SMTCL SYMG Tour CNC à haute rigidité à grande vitesse HTC125 Tour CNC à grand lit horizontal plat

Nom de la marque: SMTCL/SYMG
Numéro de modèle: HTC125
Lieu d'origine: La Chine
Attestation: ISO certification
Quantité minimum de commande: 1 ensemble
Capacité d'approvisionnement: 50 ensembles par mois
Les étiquettes

Machine de rotation à plat de commande numérique par ordinateur

FTL320 tournant la machine de commande numérique par ordinateur

Machine à plat de commande numérique par ordinateur d'axe de Z

Détails du produit

Nom de la marque :: SYMG, SMTCL Max. Length de l'objet (millimètre) :: 5000
Max. Spindle Speed (r.p.m) :: 500 r.p.m Trou d'axe (millimètre) :: 130
Positionnement de l'exactitude (millimètre) :: ±0.014 Répétabilité (X/Y/Z) (millimètre) : Système :: ±0.006
Structure:: Tour de couche horizontale Système de contrôle de commande numérique par ordinateur :: GSK, FANUC, SIEMENS
Marque de Toolpost :: IEEPO Dimension (L*L*H) :: 8500X2725X2450
Mettre en évidence

Tour CNC à haute vitesse

,

Machine à tour CNC horizontale

,

Le tour CNC à lit plat à haute rigidité

Description du produit

HTC125série de grande tailleLe tour horizontal à commande numériqueLe groupe SMTCL SYMG

Résumé de la machine de tour

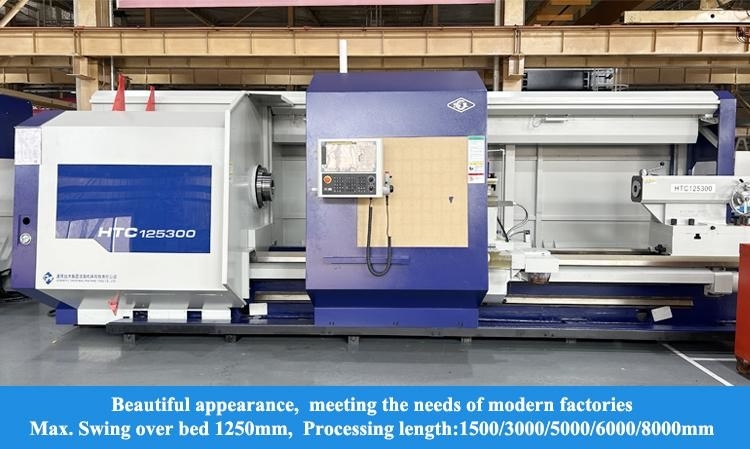

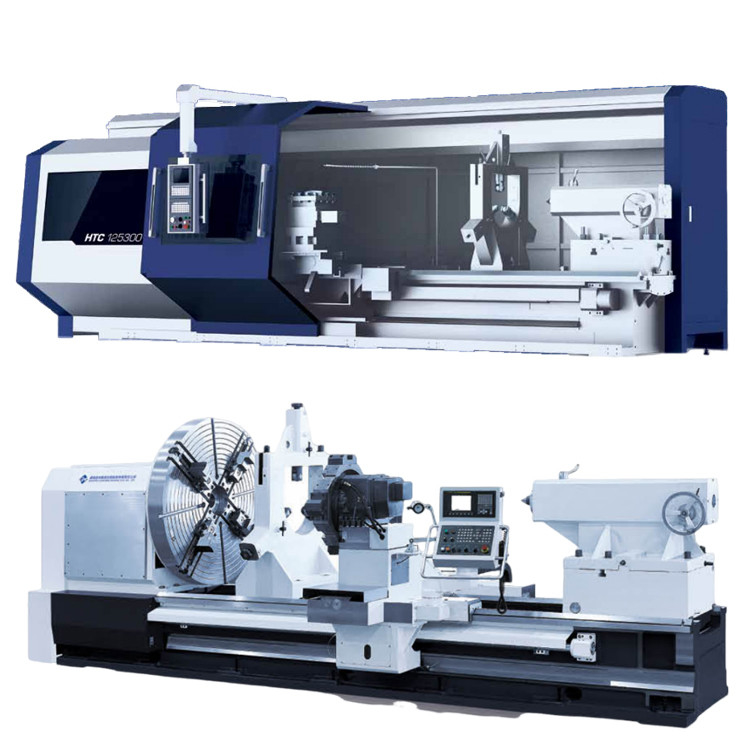

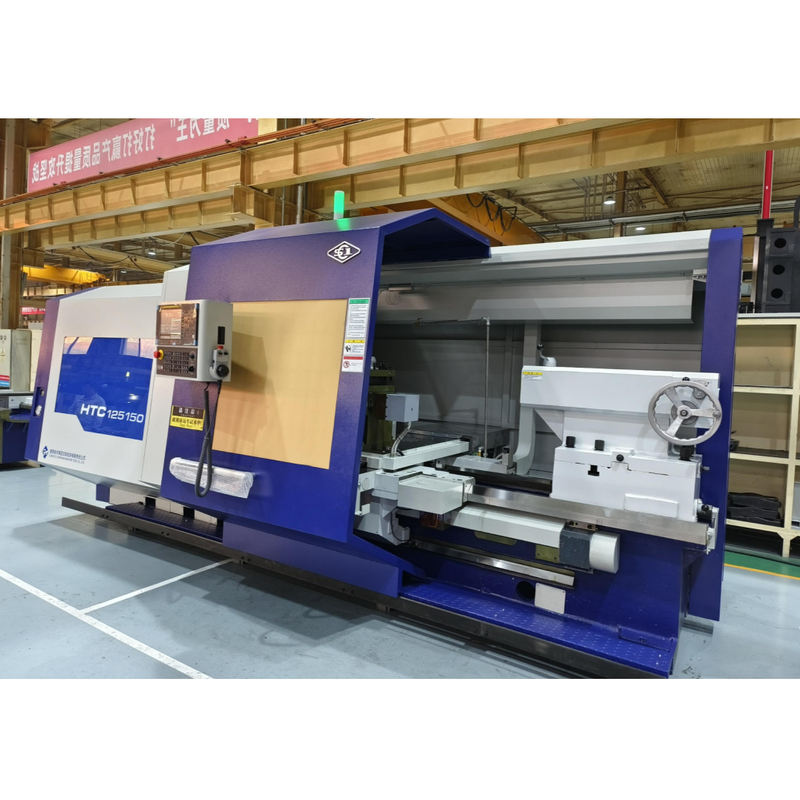

HTC125 grand tour CNC en série à lit plat horizontal,Rigidité élevée, vitesse élevée, précision et efficacité élevée

Spécifications de la machine de tour
Introduction du produit

SMTCL SYMG Tour CNC à haute rigidité à grande vitesse HTC125 Tour CNC à grand lit horizontal plat 0

Les spécifications du produit

Principales spécifications techniques

Principaux paramètres techniques
Les postes
Unité
HTC 125150
HTC 125300
HTC 125500
Diamètre maximal de balancement au-dessus du lit
mm
1250
1250
1250
Longueur maximale de maintien de la pièce (distance entre les centres)
mm
1600
3100
5100
Longueur maximale de coupe
mm
1500
3000
5000
Diamètre de coupe maximal
mm
1250
1250
1250
Diamètre maximal de balancement au-dessus du glissement transversal
mm
850
850
850
Type et code du nez de broche

A2 à 15
A2 à 15
A2 à 15
Conicité de l'axe avant de la broche

Système métrique 140
Système métrique 140
Système métrique 140
Diamètre de la fente du fuseau
mm
130
130
130
Tête hydraulique à vitesse variable
Plage de vitesse de la broche
R/min
5 à 500
5 à 500
5 à 500
Le couple de sortie maximal de la broche
Nm
7500
7500
7500
Étapes de vitesse de la broche

Hydrauliquement à 3 étapes, vitesses infiniment variables à chaque étape
Hydrauliquement à 3 étapes, vitesses infiniment variables à chaque étape
Hydrauliquement à 3 étapes, vitesses infiniment variables à chaque étape
Puissance du moteur principal
Le nombre de sièges
22
22
22
Je suis Chuck.

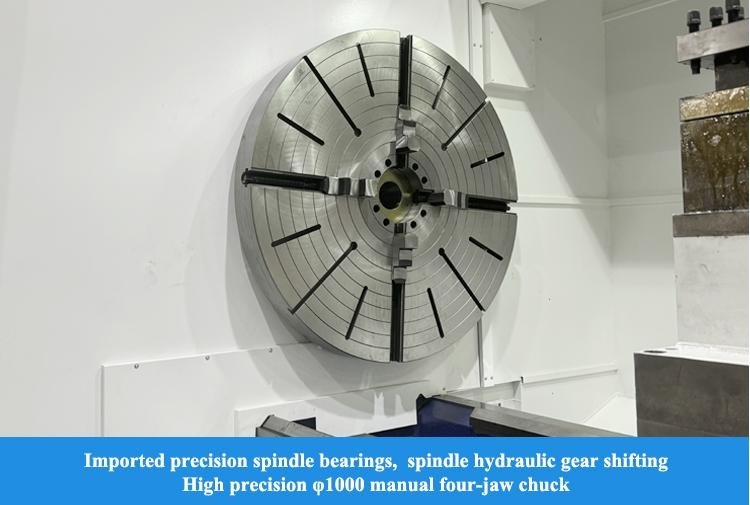

Diamètre/type de chuck
mm
1000/four-claw manuel
1000/four-claw manuel
1000/four-claw manuel
Vitesse de traversée rapide sur l'axe X
M/min
6
6
6
Vitesse de traverse rapide sur l'axe Z
M/min
5
5
5
Voyage par axe X
mm
650
650
650
Voyage par axe Z
mm
1500
3000
5000
Autres appareils de traitement des eaux usées

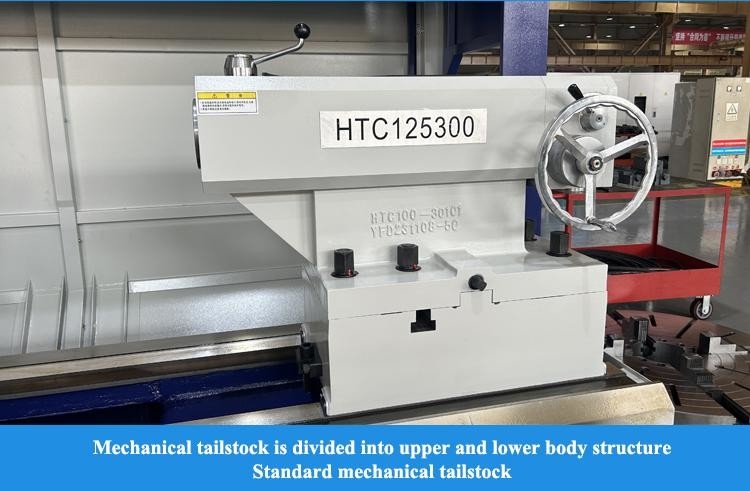

Diamètre de la pochette de la queue
mm
160
160
160
Voyage en manche de la queue
mm
300
300
300
Coupe conique de la manche de la queue

Morse 6#
Morse 6#
Morse 6#

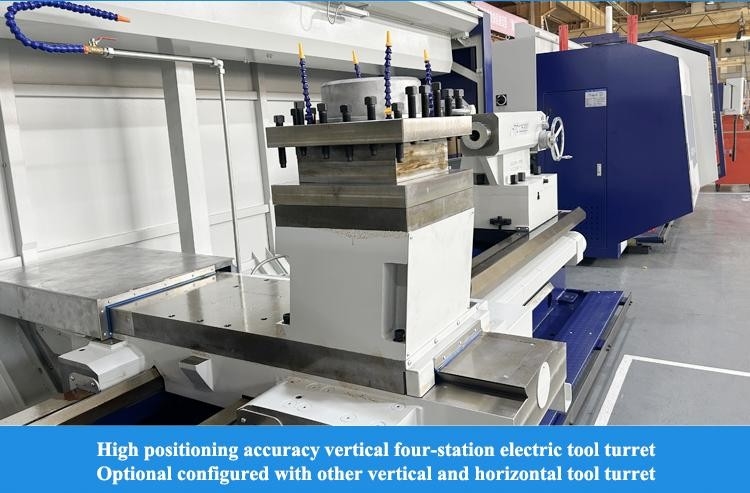

Type de poteau d'outil

Position verticale à 4
Position verticale à 4
Position verticale à 4
Taille des outils
mm
40X40
40X40
40X40
Capacité de charge maximale
Pièces de travail à disque
en kg
1000
1000
1000
Pièces à usiner à l'axe
en kg
5000
5000
5000
Précision d'usinage
Précision d'usinage

Les données de référence
Les données de référence
Les données de référence
Rondeur des pièces usinées
mm
0.005
0.005
0.005
Constance du diamètre d'usinage
mm
0.025/300
0.025/300
0.025/300
Planéité de la pièce usinée
mm
0.02/0300
0.02/0300
0.02/0300
Surface rugueuse de la pièce usinée
Surface cylindrique
Ral.6 nm
Ral.6 nm
Ral.6 nm
Surface carrée circulaire Surface conique
À 15 h
À 15 h
À 15 h
Précision de positionnement
Axe X
mm
0.014
0.014
0.014
Axe Z
mm
0.024
0.032
0.05
Précision de positionnement répétée
Axe X
mm
0.006
0.006
0.006
Axe Z
mm
0.012
0.016
0.016
Hauteur du centre
Du lit.
mm
625
625
625
À partir de la surface du sol
mm
1275
1275
1275
Énergie principale
Voltage
V
Pour les véhicules à moteur
Pour les véhicules à moteur
Pour les véhicules à moteur
Plage de fluctuation de la tension

± 10%
± 10%
± 10%
Fréquence
Hz
50 ± 0.5
50 ± 0.5
50 ± 0.5
Capacité électrique totale
KVA
51
51
51
Dimensions globales (LX W X H)
mm
Pour les pièces détachées:
Pour les appareils à commande numérique
8500X2725X2450
Remarques: les paramètres indiqués dans le tableau sont uniquement à titre de référence, et veuillez vous référer au produit réel en cas de modification.
