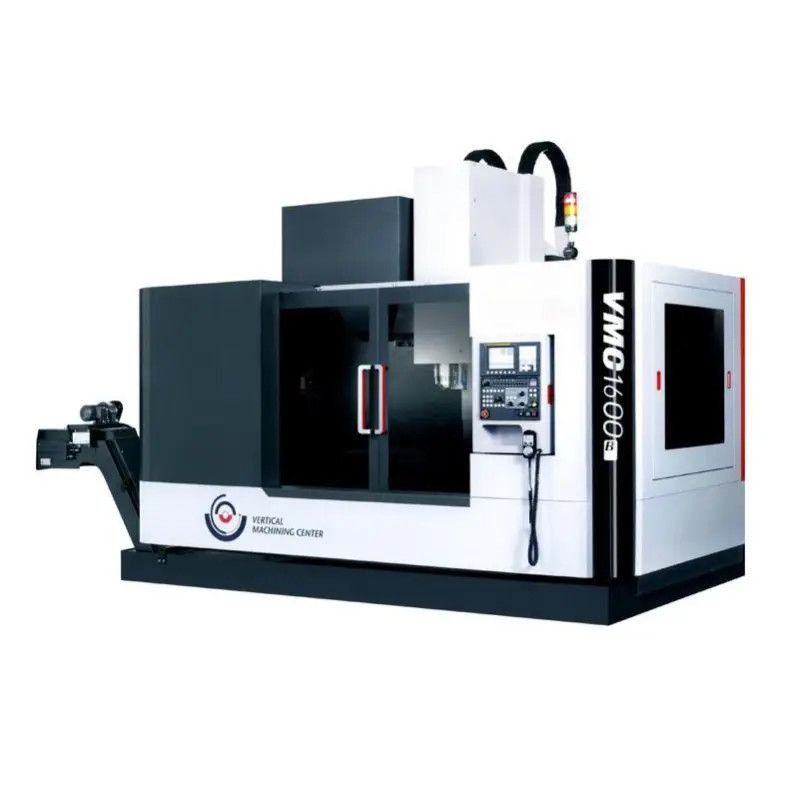

VMC1600 Centre d'usinage CNC vertical 3/4 axes Machine de fraisage CNC SMTCL SYMG
Détails du produit
| Vitesse de la broche:: | 6000 tr / min | Couple d'axe :: | 95.4Nm |
|---|---|---|---|
| Vitesse d'avance :: | 10 m/min | Chandelle d'axe :: | BT50 |
| Système de contrôle de commande numérique par ordinateur :: | FANUC, Siemens | Voyage de Tableau (x) (millimètre) :: | 1600 |
| Voyage de Tableau (z) (millimètre) :: | 800 | Répétabilité (X/Y/Z) (millimètre) :: | 0,01 |
| Vitesse rapide de mouvement de X/Y/Z :: | 24/24/20 m/min | Nom de la marque:: | SYMG, SMTCL |
| Mettre en évidence |
centre d'usinage vertical de commande numérique par ordinateur de 4 axes,VMC1600 Fraiseuse CNC,Centre d'usinage vertical de commande numérique par ordinateur de 5 axes |
||
Description du produit

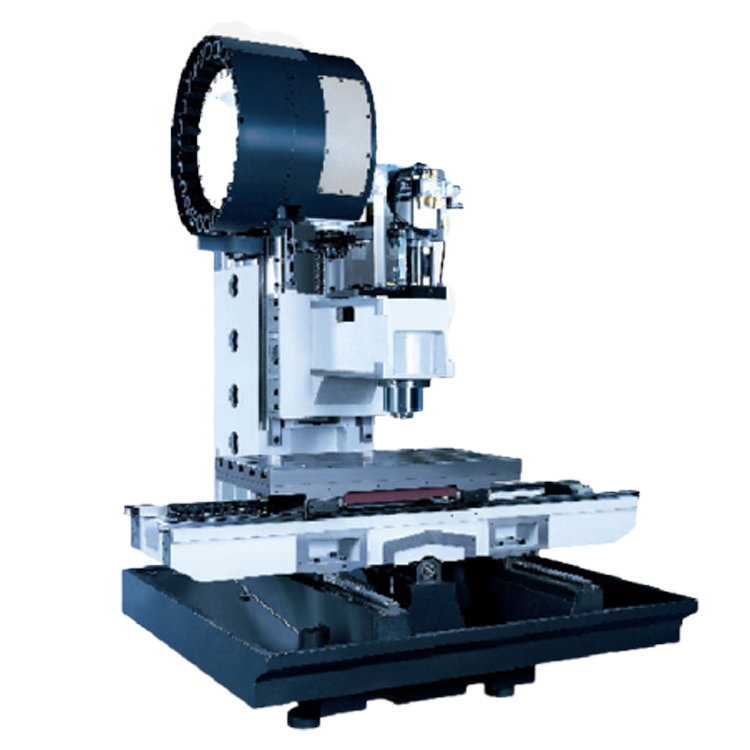

La taille de la table de travail de la série VMC B de 650*430mm à 2200*800mm, le déplacement de l'axe X de 580mm à 2100mm, diverses configurations peuvent répondre aux besoins des clients dans différents domaines.
| Modèle | Unité | VMC1300B | VMC1600B | VMC2100B |
| Dimensions de la table de travail | mm | Le nombre d'échantillons | Le nombre d'échantillons | Pour les appareils électroniques |
| Tailles de fente en T | mm | 18x5 | 22x5 | 22x5 |
| Charge maximale autorisée | en kg | 1000 | 2000 | 3000 |
| Voyage par axe X | mm | 1300 | 1600 | 2100 |
| Voyage par axe Y | mm | 700 | 800 | 800 |
| Voyage par axe Z | mm | 700 | 800 | 800 |
| Distance maximale entre le nez de la broche et la table de travail | mm | 850 | 940 | 1000 |
| Distance minimale entre le nez de la broche et la table de travail | mm | 150 | 140 | 200 |
| D'une épaisseur n'excédant pas 50 mm | NT1département d'État | NT1 société civile | NT1 société civile | |
| Vitesse du fuseau | R/min | Pour les appareils électroniques | 6000 | 6000 |
| Le couple du moteur principal | Nm | 52.5/71.7/95. Je vous en prie.4 | 95.4 | 380 |
| Puissance du moteur principal | Le nombre de sièges | Je suis désolée.5 | 15/18. Je vous en prie.5 | 15/18. Je vous en prie.5 |
| Accélération rapide sur axe X/Y/Z | M/min |
Le 24/24/20 ; 24/24/20 |
24/24/20 | Le 18/18/18 |
| Vitesse d'alimentation | M/min | 2010/10/10 | 10 | 10 |
| Formulaire de revue d'outils | bras mécanique | bras mécanique | bras mécanique | |
| Nombre d'outils | pièces | Le 24/20/20 | 20 | 20 |
| Temps de changement d'outil | s | 2.5/3.5/3. Je suis désolé.5 | 3.5 | 3.5 |
| Précision de positionnement | mm | 0.020/0.012/0. Je vous en prie.012 | 0.020/0.012/0. Je vous en prie.012 | 0.022/0.012/0. Je vous en prie.012 |
| Précision de la répétabilité | mm | 0.012/0.010/0. Je vous en prie.008 | 0.012/0.010/0. Je vous en prie.008 | 0.013/0.008/0. Je vous en prie.008 |
| Capacité de puissance générale | KVA | 37 | 37 | 37 |
| Pression d'alimentation en air | MPa | 0.5 à 0.7 | 0.5 à 0.7 | 0.5 à 0.7 |
| Dimensions globales (LxWxH) | mm | 5026 x 3232 x 3361 | Pour les appareils électroniques | 6705 x 3500 x 3910 |
| Poids de la machine | en kg | 11000 | 135000 | 17500 |
| Autres appareils électroniques | FANUC 0i-MF | FANUC 0i-MF | FANUC 0i-MF |
Points forts du produit
VMC 1600 La qualité fine SMTCL SYMG VMC CNC Centre d'usinage vertical Le tour FANUC système Résumé de la machine de tour VMC1600 Centre d'usinage vertical Cette nouvelle génération de centre d'usinage vertical VMC1600 adopte la disposition du cadre vertical, la structure de glissement croisé, haute ...
