3 axes machine de fraisage CNC de fraisage des métaux et tournevis boom centre d'usinage vertical SMTCL
Nom de la marque:
SMTCL/SYMG
Numéro de modèle:
VMC 850Q
Lieu d'origine:
La Chine
Attestation:
ISO certification
Quantité minimum de commande:
1 ensemble
Prix:
Négociable
Capacité d'approvisionnement:
50 ensembles par mois
Détails du produit
| Nom du produit: | Machine du tour BT40 | Système de contrôle de commande numérique par ordinateur :: | FANUC, Siemens |
|---|---|---|---|
| Voyage de Tableau (x) (millimètre) :: | 850 | Voyage de Tableau (z) (millimètre) :: | 540 |
| Répétabilité (X/Y/Z) (millimètre) :: | 0,004 | Vitesse d'alimentation (mm/min) :: | 1 - 20000 mm/min |
| Voyage d'axe de X /Y/Z :: | 850mm/500mm/540mm | Vitesse rapide d'axe de X/Y/Z :: | 48/48/48 m/min |
| Puissance de moteur principal :: | 7.5/11kW | Dimensions globales: | 2400x3125x2840mm |
| Mettre en évidence |
7.5KW Machine de fraisage CNC pour métaux,Centre d'usinage de fraisage CNC à 3 axes,Centre d'usinage vertical du tour de fraisage |
||
Description du produit

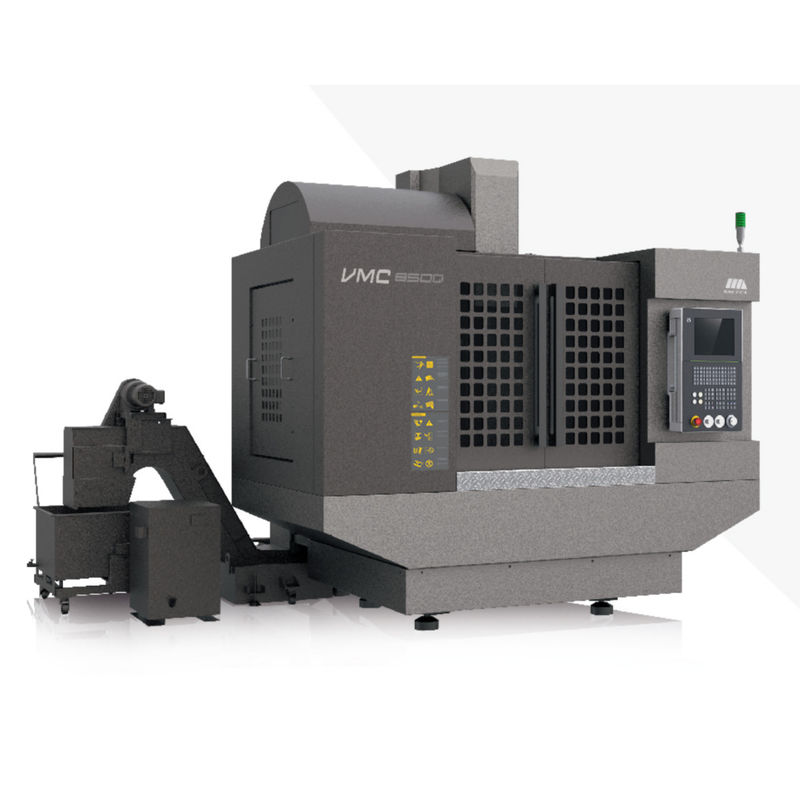

VMC 850 Q La qualité fine SMTCL SYMG VMC CNC Centre d'usinage vertical Le tour FANUC système
Résumé de la machine de tour
Centre d'usinage vertical VMC850Q
Cette nouvelle génération de centre d'usinage vertical VMC850Q adopte la disposition du cadre vertical, la structure de glissement croisé, haute colonne de hareng rigide, boîte de broche trapézoïdale inversée, bas centre de gravité,lit rigide élevéLa structure de la machine est simple et compacte, la surface du plancher est petite,est propice à l'assemblage d'une ligne automatique; peut être la surface de fraisage, le forage, le forage, le reaming, le traitement de surface 2D et 3D, le tapage et d'autres processus de l'intégration de l'usinage de haute précision.vitesse élevée et efficacité élevée, intelligent et stable.
Spécifications de la machine de tour
Principales spécifications techniques
Principaux paramètres techniques
|
Nom de l'article
|
Unité |
Les spécifications
|
|
| Capacité | Voyage par axe X | mm | 850 |
| Voyage par axe Y | mm | 500 | |
| Voyage par axe Z | mm | 540 | |
| Nose de broche à la surface de la table | mm | 120 à 660 | |
| Nose de broche à surface de colonne | mm | 640 | |
| Tableau de travail | Taille de la table (L×W) | mm | 1000 × 500 |
| Charge maximale sur la table | en kg | 600 | |
| Taille de la fente en T | mm | 18 × 5 | |
| Le moulin à rouleaux | Vitesse du fuseau | Rpm | 10000 |
| Le point de démarrage de l'axe | mm | 7/24 conique | |
| NT1 société civile | |||
| Moteur à broche | kW | 7.5 / 11 | |
| Le couple de sortie maximal | N.m. | 35.8/70 | |
| Type d'entraînement à broche | Ceinture dentaire synchrone | ||
| Taux de fourrage | Traversée rapide X,Y,Z | M/min | Le montant de l'aide |
| Taux d'alimentation maximal de coupe | M/min | 20 | |
| A.T.C. | Capacité de stockage des outils | pc | Type de bras 24 |
| Diamètre maximal de l'outil | mm | 150 (80 ans) | |
| Longueur maximale de l'outil | mm | 250 | |
| Temps de changement d'outil (T-T) | seconde | 2.5 | |
| Précision | Précision de positionnement X/Y/Z | mm | 0Je ne sais pas.006 |
| Position de répétabilité X/Y/Z | mm | 0Je ne sais pas.004 | |
| Autres | Dimensions globales ((L × WxH) | mm | 2400 × 3125 × 2840 |
| Poids net de la machine | en kg | 5100 | |
| Besoin total de puissance | KVA | 18 |
|
La machine à tourner
1. FANUC OI-MF TYPE ((5)β système de commande 2. fuseau à 10000 tr/min, ceinture connectée 3. chargeur d'outils du manipulateur à disque 24 4. réservoir d'eau + puce de lavage de lit 5. pistolet à air pur, lumière de travail, lumière d'avertissement
Machine à tourner en option
1. système Fanuc Oi-MF TAPE (1) β 2. système Fanuc Oi-MF TAPE (1) α 3. système Siemens 828D CNC 4. connexion directe 12000 tours par minute broche mécanique 5. 16000 tours par minute, 24000 broche motorisée 6. plaque tournante 4ème axe 7.Refroidissement à l'intérieur de 2MPa, 3MPa, 5MPa, 7MPa 8. Séparateur huile-eau 9. Retrait de copeaux de chaîne 10. Pistolet à eau propre 11. Inspection de l'outil et de la pièce 12. Porte automatique 13. Fermeture de la porte de sécurité 14.Armoire électrique et climatisation
Précision principale
La précision de la machine met en œuvre la norme d'acceptation GB/T18400.2-2010 Norme d'acceptation pour la précision de positionnement de la machine-outil et la précision de positionnement répété GB/T18400.4-2010
| Objets d'inspection | Norme d'usine | |
| Précision d'usinage | IT6 | |
| Précision de positionnement | Axe X (mm) | 0.008 |
| Axe Y (en mm) | 0.006 | |
| Axe Z (mm) | 0.006 | |
| Précision de positionnement répétée | Axe X (mm) | 0.005 |
| Axe Y (en mm) | 0.004 | |
| Axe Z (mm) | 0.004 | |
Configuration principale
Configuration principale de la machine-outil et liste des pièces achetées
| Nom de l'article | Les spécifications | Marque | Les commentaires |
| Système CNC | Le nombre d'heures de travail est calculé en fonction de la durée de travail. | Le FANUC | |
| Moteur principal | Le nombre d'émissions de CO2 est déterminé par la méthode suivante: | Le FANUC | |
| Moteur à axe X | Le nombre de points de contrôle doit être le même que le nombre de points de contrôle. | Le FANUC | |
| Moteur à axe Y | Le nombre de points de contrôle doit être le même que le nombre de points de contrôle. | Le FANUC | |
| Moteur à axe Z | Le système de contrôle de la qualité doit être conforme à la présente directive. | Le FANUC | |
| roulement à vis à axe X | 30 × 62 × 15 | Les États membres doivent fournir des informations détaillées sur les mesures à prendre. | |
| roulement à vis à axe Y | 30 × 62 × 15 | Les États membres doivent fournir des informations détaillées sur les mesures à prendre. | |
| roulement à vis à axe Z | 30 × 62 × 15 | Les États membres doivent fournir des informations détaillées sur les mesures à prendre. | |
| vis à bille à axe X | φ40 × 16,C3 | Les prix de vente sont calculés sur la base des prix de vente. | |
| vis à bille à axe Y | φ40 × 16,C3 | Les prix de vente sont calculés sur la base des prix de vente. | |
| vis à bille à axe Z | φ40 × 16,C3 | Les prix de vente sont calculés sur la base des prix de vente. | |
| Voie de guidage de l'axe X | 35 | Les produits de la catégorie 1 doivent être présentés dans la catégorie 1 de la présente annexe. | |
| Voie de guidage de l'axe Y | 45 | Les produits de la catégorie 1 doivent être présentés dans la catégorie 1 de la présente annexe. | |
| Voie de guidage de l'axe Z | 45 | Les produits de la catégorie 1 doivent être présentés dans la catégorie 1 de la présente annexe. |
Caractéristiques en un coup d'œil
Structure simple et excellentes performances
Une vis à plomb: pré-tirée
B rail de guidage: rouleau
C Fuseau: 10000 tours par minute
D Tête: rigidité élevée
E pilier: type d'os de hareng
F Lit: grande pente
Une vis à plomb: pré-tracée La vis à plomb à trois axes adopte la méthode d'installation de deux extrémités fixes et avec 40 vis à bille de grande précision de diamètre,la meilleure réponse de vitesse et la meilleure précision de positionnement peuvent être obtenues par un traitement de pré-étirement.
B rail de guidage: rouleau Le rail de guidage linéaire à rouleaux est sélectionné pour trois axes afin d'augmenter la capacité de roulement et d'améliorer la rigidité et la fiabilité globales de la machine-outil.Guide linéaire a une faible vibration à grande vitesse et pas de rampage à basse vitesse pour assurer la précision de l'usinage.
Spindle C: spindle à haute vitesse à 10000 tr/min, équipé de roulements spéciaux P4 importés, de haute précision et de haute rigidité;L'arbre principal a passé le test de correction de l'équilibre dynamique avant de quitter l'usine.
D Matériel de tête: rigidité élevée Conception de boîte à broche à structure de rigidité élevée, améliorer la résistance à la coupe de la machine-outil et réduire efficacement les vibrations de la broche,pour assurer la précision de l'usinage et la finition de surface des pièces.
E pilier: structure classique de type "humain", solide et stable, maintient efficacement la stabilité du traitement et la capacité de charge à haute vitesse.
L'intérieur du lit adopte une conception de structure de type boîte, qui est solide et fiable.améliorer efficacement la rigidité et la stabilité du produit.
Cas de traitement
Q1: Comment puis-je obtenir un devis?
A: Laissez un message avec vos exigences d'achat et nous vous répondrons dès que possible.
Q2: Pouvez-vous fournir une machine personnalisée ou SPM (machine à usage spécial)?
R: Oui, nous fournissons des solutions CNC intelligentes à nos clients afin d'accroître l'efficacité.
Q3: Quelles sont vos conditions de garantie?
R: Nous fournirons un remplacement pour les pièces qui se révèlent défectueuses pendant une période de 12 mois, à compter de la date du connaissement de la machine.
Q4: Pourquoi avoir choisi votre entreprise?
R: Les produits issus du développement, de la conception, de la fabrication, de l'assemblage de l'ensemble du processus de production sont réalisés entre usines avec une chaîne de production complète qui est votre garantie la plus fiable.Et la plupart des marques CNC peuvent être choisis comme les besoins des utilisateurs.
Q5: Les accessoires standard sont-ils inclus dans le prix?
R: Oui, tous nos prix incluent les accessoires standard énumérés.
Q6: Votre entreprise peut-elle envoyer le personnel technique à notre entreprise et diriger nos travailleurs à l'étranger?
R: Nous pouvons fournir ce type de service. Lorsque les machines arrivent sur le site d'installation de l'acheteur, nous pouvons envoyer en temps opportun des ingénieurs mécaniques et électriques pour installer selon le calendrier de l'acheteur.Tout cela peut être cité et énuméré dans le contratLe vendeur coopérera avec l'acheteur pour s'occuper du visa et de la préparation de l'installation avant de partir à l'étranger.
Q7: Comment choisir les machines les plus appropriées?
R:Veuillez nous indiquer vos spécifications ou le dessin des produits, nous choisirons les machines les plus appropriées pour vous.
Q8: Quels sont les principaux produits de votre entreprise?
R: Nous sommes spécialisés dans toutes sortes de machines, telles que le tour CNC, la fraiseuse CNC, le centre d'usinage vertical, le tour conventionnel, la machine de forage, la machine de forage radiale, etc.
Q9: Quelles sont les conditions de paiement?
A: T/T 30% de paiement initial lors de la commande, 70% de paiement du solde avant expédition.
Points forts du produit
VMC 850 Q La qualité fine SMTCL SYMG VMC CNC Centre d'usinage vertical Le tour FANUC système Résumé de la machine de tour Centre d'usinage vertical VMC850Q Cette nouvelle génération de centre d'usinage vertical VMC850Q adopte la disposition du cadre vertical, la structure de glissement croisé, haute ...
