SMTCL Tourneau CNC à lit incliné Horizontal 8 Station Servo Tourret IT35L Tourneau CNC à usinage dur en métal

Description du produit:

SMTCL Tourneau CNC à lit incliné Horizontal 8 Station Servo Tourret IT35L Tourneau CNC à usinage dur en métal

Le tour CNC à lit incliné est une sorte de tour CNC avec une conception inclinée.et améliore la précision de l'usinage et la qualité de la surfaceLe tour est généralement utilisé pour traiter des pièces à arbre longs et minces, telles que des tiges filetées, des roulements, etc. Il utilise une technologie de commande numérique par ordinateur,peut compléter automatiquement la tâche de traitement de la pièce, présente les caractéristiques d'une efficacité, d'une précision et d'une fiabilité élevées.et est largement utilisé dans la fabrication de machines, l'industrie automobile, l'aérospatiale et d'autres domaines.

Caractéristiques du produit:

1, Haute rigidité

* Analyse des éléments finis pour optimiser l'ensemble de la machine

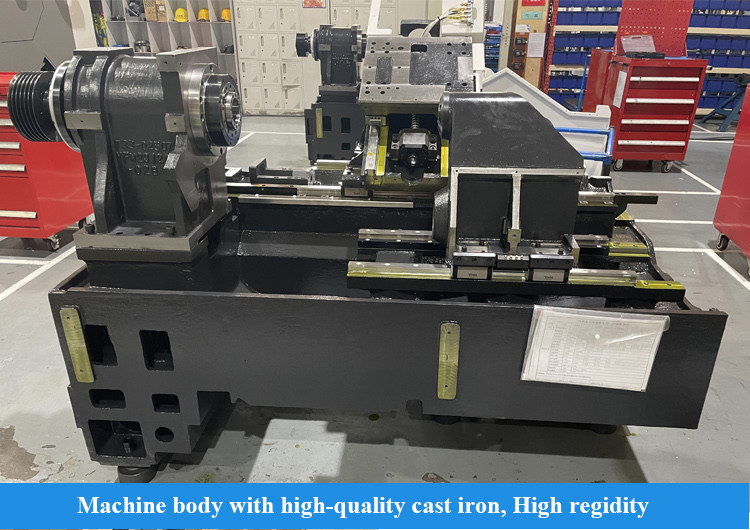

* Le lit est fait de pièces moulées de haute qualité avec une disposition de barre raisonnable

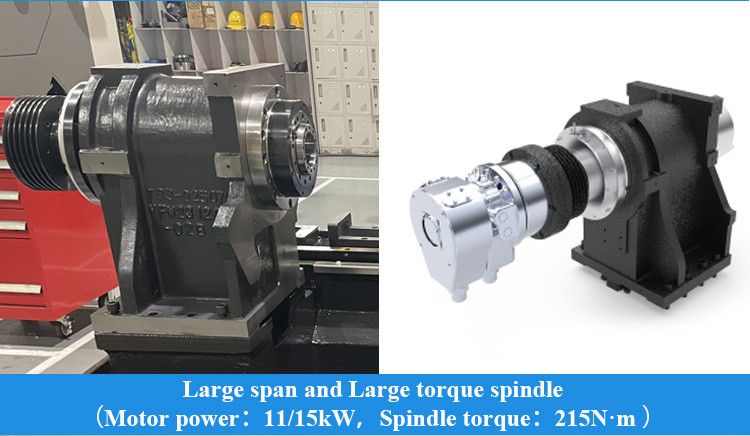

* Configuration d'une large portée, d'un grand fuseau de couple, amélioration de la rigidité de coupe

* Processus de grattage de précision, amélioration de la rigidité de la connexion

2, Haute efficacité

* Configuration servo-porte-outil, temps de transposition court, efficacité élevée du changement d'outil

* Servo-moteur à deux axes, vitesse de déplacement rapide

* Conception d'un port de décharge de puce de grande taille, décharge de puce efficace

* Conception conviviale, utilisation et entretien faciles

3, Haute stabilité

* Structure d'alimentation à double support pour un traitement stable

* Vis de guidage de haute qualité, fonctionnement stable

* Plateforme intégrée à la queue, simplification des pièces, stabilité élevée

* Indicateurs de processus quantitatifs, normes d'inspection strictes

Détails du produit:

Paramètres du produit:

Nom de l'article		Unité	Spécification
			iT35	iT35L
Diamètre de rotation maximal		mm	Φ360
Longueur maximale de virage		mm	350	500
Balancement maximum sur le lit		mm	Φ580
Maximum de glissement sur glisser		mm	Φ360	Φ330
Le moulin à rouleaux	nez à broche		A2 à 6
	le roulement avant.	mm	100
	taille de la broche et de l'ouverture		1:20; Φ70
	Dis.de trou de broche	mm	Φ65
	Le maximum de bar.	mm	Φ50

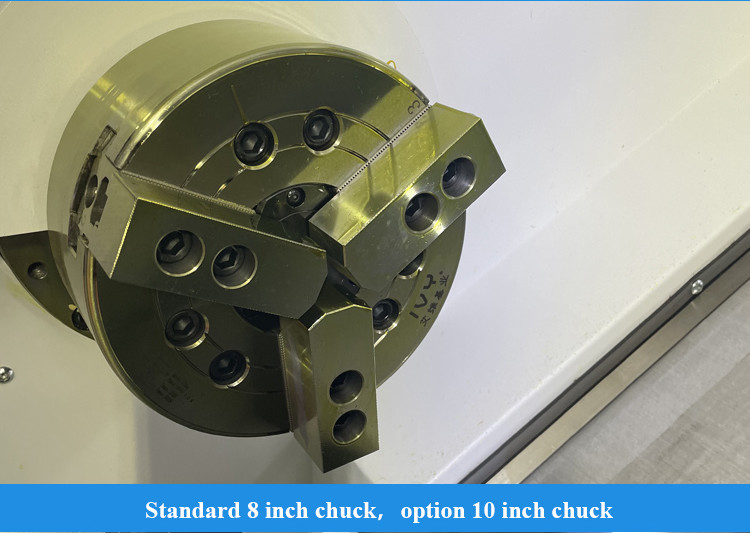

	Taille de chuck	pouces	8
	vitesse du fuseau	R/min	4000
	couple nominal de la broche	Nm	157.5 ((666 r/min)
	le couple maximal de la broche	Nm	215 ((666 r/min)
	puissance de sortie maximale du moteur continue/30 min	Le nombre de sièges	Jéhovah nous protège, 15/11
Nourrissage	Traversée rapide X/Z	M/min	30
	Vitesse maximale X/Z	M/min	30
	Voyage par axe x	mm	200
	Voyage par axe z	mm	350	510

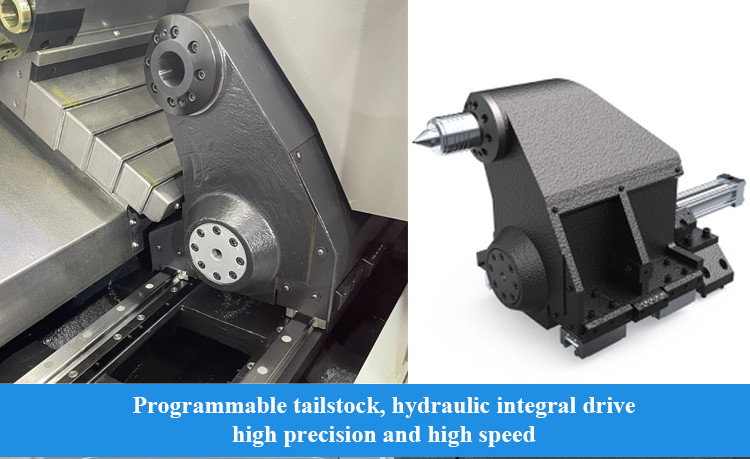

Le stock de queue	Voyage du stock de queue	mm	- Je ne sais pas.	400
	type de moteur		- Je ne sais pas.	Tracteur à cylindre
	Vitesse maximale de déplacement rapide	M/min	- Je ne sais pas.	8
	Longueur minimale de la pièce à soulever	mm	- Je ne sais pas.	120
	épaisseur conique de la queue	le morse	- Je ne sais pas.	MT-5
Tourelle	type de tourelle		Servo tourelle horizontale de 8 stations
	hauteur du centre	mm	80
	positionnement rotatif	Je vous en prie.	± 16
	Si le coupeur peut choisir l'outil à proximité		- Oui, oui.
	Porteur d'outil	mm	25 × 25
	Porteur d'outils	mm	Φ40
	Couvercle du réducteur	mm	Φ32
Retrait des copeaux de refroidissement	Pression de la pompe de refroidissement	une barre	0.9
	Débit de la pompe de refroidissement	L/min	40
	Capacité du réservoir	L	150	160
	Formulaire d'extracteur de puces		Plaque de la chaîne du côté droit
Chargement	Pièces en forme de disque	en kg	150 Inclut les roulements et autres accessoires
	Parties axiales	en kg	300 Inclut les rouleaux et autres accessoires
Autres	Le centre de la broche est élevé du fond du lit	mm	108 + 0
	le poids	en kg	3300	3600
	puissance	KVA	27
	les dimensions globales Je ne sais pas.	mm	2330 × 1675 × 1760	2550 × 1675 × 1760

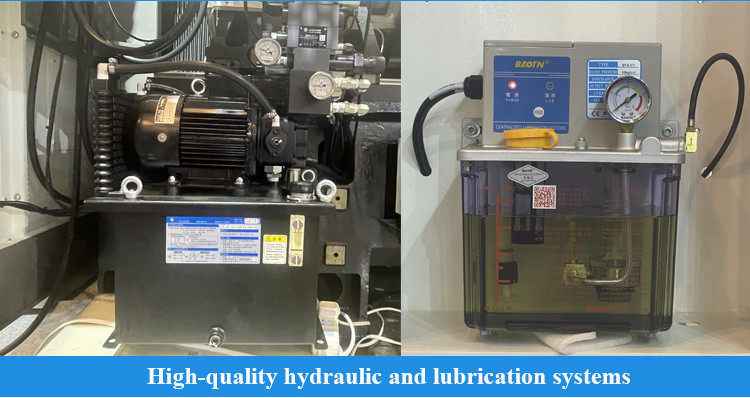

Configuration standard: 1, contrôleur GSK988TA 2"Solid chuck & cylindre de marque chinoise" 3,8 positions tourelle 4La station hydraulique est une marque chinoise. 5Une boîte à puces.		Configuration sélective: 1"Le convoyeur latéral 2Le convoyeur arrière. 3Un Chuck spécial. 4"Cylindre spécial" 5Une tourelle spéciale.

Notre service:

Assurez-vous de recevoir une machine de haute qualité
1Toutes les pièces doivent être inspectées.

2- Plus de 100 contrôles de processus de production

3Plus de 200 points d'inspection
4. Traitement des échantillons de chaque machine
5. 72 heures d'essai avant la livraison

Pourquoi nous choisir?

◆ Un sens aigu de la qualité, les demandes des clients passent avant tout
◆ 30 ans d'histoire de R & D, l'entreprise a été fondée en 1993
◆ Fabricant de haute technologie doté de capacités de recherche et de conception
◆ Système d'approvisionnement stable et mature
◆ Jeunes vendeurs et ingénieurs actifs pour des services instantanés ((24 heures en ligne)
◆ Mise à niveau du mécanisme selon l'ergonomie et l'entretien facile
◆ Notre principe de conception des structures: entretien et installation faciles, faible coût d'entretien, n'affectant pas la production

À propos de nous:

Bienvenue à nous rendre visite!

Shanghai HD M&E Tech Co., Ltd est situé à Shanghai, en Chine. Nous sommes spécialisés dans le tour CNC, centre d'usinage vertical, centre d'usinage horizontal, centre d'usinage de portique, centre d'usinage à cinq axes,machines de tournage et autres équipements CNCNous avons plus de 200 types de machines-outils. La qualité et la technologie des produits ont atteint le niveau avancé international.

Groupe SMTCL et SYMGIl y a plus de 80 ans d'histoire dans la fabrication de machines-outils, le premier tour, la première machine à forer et la première machine à forer sont toutes nées ici.Ils ont été l'un des leaders de l'industrie chinoise de la machine-outil et la plus grande fabrication de machines-outils en ChineLes machines-outils couvrent l'automobile, l'aviation, la nouvelle énergie, les machines de construction, les navires, les vannes de pompes, les roulements, l'électronique 3C, les moules et d'autres industries.Nous prenons la mission de fournir les machines-outils avec une technologie de pointe, de haute qualité et un bon service à nos clients partout dans le monde!

Notre usine:

FAQ:

Q1. Êtes-vous une société commerciale ou une société de fabrication?

Nous sommes une société de fabrication.

Quels sont les principaux produits de votre entreprise?

Nous sommes spécialisés dans toutes sortes de machines, telles que le tour CNC, la fraiseuse CNC, le centre d'usinage vertical, le tour conventionnel, la machine de forage, la machine de forage radiale, etc.

Q3. Pouvez-vous fournir une machine personnalisée ou SPM (machine à usage spécial)?

Oui, nous fournissons des solutions CNC intelligentes pour nos clients afin d'accroître l'efficacité.

Q4: Quelles sont vos conditions de garantie?

Nous fournirons un remplacement pour les pièces qui se révèlent défectueuses pendant une période de 12 mois,
en commençant par la date du connaissement de la machine.

Quels sont les services?
Pr-sales:Solutions sur mesure, planification et conception;service individuel
Après-vente: 7 jours 24 heures de service en ligne, guidage à distance de l'installation, dockage avec le système logiciel du client

Q6: Pourquoi avoir choisi votre entreprise?

Les produits issus du développement, de la conception, de la fabrication et de l'assemblage de l'ensemble du processus de production sont:
Il s'agit d'un processus qui se déroule entre des usines disposant d'une chaîne de production complète, ce qui constitue votre garantie la plus fiable.

Q7: Votre entreprise peut-elle envoyer le personnel technique à notre entreprise et diriger nos travailleurs à l'étranger?

Nous pouvons fournir ce type de service. Lorsque les machines arrivent sur le site d'installation de l'acheteur, nous pouvons envoyer en temps opportun des ingénieurs mécaniques et électriques pour installer selon le calendrier de l'acheteur.Tout cela peut être cité et énuméré dans le contratLe vendeur coopérera avec l'acheteur pour s'occuper du visa et de la préparation de l'installation avant de partir à l'étranger.

Q8: Quelles sont les conditions de paiement?

T/T 30% de paiement initial lors de la commande, 70% de paiement du solde avant expédition.
