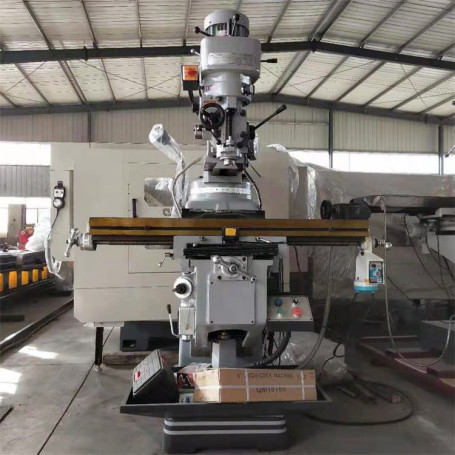

Type tête verticale universelle du genou M5 de tourelle de fraiseuse de tourelle
Détails du produit
| Nom de produit: | Fraiseuse de la tourelle M5 | Voyage d'axe des abscisses: | 840mm |
|---|---|---|---|
| Voyage d'axe des ordonnées: | 330mm | Voyage d'axe de Z: | 380mm |
| Taille de Tableau: | 1370*330mm | Chandelle de trou d'axe: | Support : R8/NT30 NT40 horizontal |
| Gamme de vitesse d'axe: | 66-4540r/min | Voyage d'axe :: | 127mm |
| Poids: | 1550kg | Dimensions: | 1800*1680*2190mm |
| Mettre en évidence |
Type fraiseuse de genou de tourelle,Tête verticale de fraiseuse de tourelle,Moulin universel M5 de tourelle de commande numérique par ordinateur |
||
Description du produit
Fraiseuse horizontale de Mini Universal Turret Milling Machine de tête verticale de tourelle de la fraiseuse M5 de tourelle
Caractéristiques de machine de la partie I
1. La machine est compacte en structure, petite dans la taille et haut dans la flexibilité. La tête de fraisage peut tourner environ 90° et dans les deux sens 45°.
2. La machine adopte le bâti à haute teneur de Mihanna, avec la structure forte, aucune déformation et la bonne stabilité. L'axe principal est fait d'alliage de chrome-molybdène, finement moulu après le gâchage et le gâchage du traitement thermique, combiné avec des roulements à billes de biseau de catégorie de précision, avec la force de coupure forte et l'excellente précision.
3. L'écrou gyroscopique de base de dent de coin est fait de bronze de phosphore avancé (PBC-2), avec la bonne résistance à l'usure et la longue durée de vie.
4. Des slideways de X et d'axe des ordonnées sont attachés avec les feuilles d'usage de Turcite-B, il est facile utiliser que, bas taux d'usage et des biens.
5. Après l'extinction et le durcissement, la table de travail est finement moulue, il n'est pas facile porter que.
6. Équipé de la pompe à huile manuelle, de la lubrification centralisée de la table de travail et de la plate-forme de levage.
7. Équipé de la boîte et du contrôleur électriques améliorés, avec 24V, 110V, prise de la sortie 220V.
8. Le dispositif pneumatique de broche peut être choisi réaliser le changement d'outil de 2 secondes, rendement élevé, rapide et sûr.
Spécification technique et données principales de la partie II
| Article | Parameter/M5 |
| Voyage d'axe des abscisses | 840mm |
| Voyage d'axe des ordonnées | 330mm |
| Voyage d'axe de Z | 380mm |
| Taille de Tableau : | 1370*330mm |
| Chandelle de trou d'axe | Support : R8/NT30 NT40 horizontal |
| Gamme de vitesse d'axe | 66-4540r/min |
| Distance entre le visage d'extrémité d'axe et la table de travail | 0-450mm |
| Voyage d'axe : | 127mm |
| Vitesse d'axe | Support : 16 vitesses, horizontales : 12 vitesses |
| Alimentation d'axe : | 0.076/0.003" 0.038/0.0015" 0.203/0.008" |
| Axe à vitesse réduite (R /min) | 66,110,175,270,550,930,1460,2270 |
| Grande vitesse d'axe (R /min) | 132,220,350,540,1100,1860,2920,4540 |
| Inclinez l'angle de la tête de fraisage verticale : |
° 45 avant, - ° 45 ensuite droite de 90°, - 90° est parti |
| T-fente (largeur * nombre de fentes * lancement) | 16*3*65 millimètre |
| Tension (v)/fréquence (hertz) | 380/50 |
| Moteur principal | Support : 5HP/3.75KW horizontal : 3KW |
| Moteur de refroidissement | 1/8HP/45W |
| Charge maximum de table de travail | 500KG |
| Poids | 1550KG |
| Dimensions : | 1800*1680*2190mm |
Liste de la partie III d'attachements
| NON. | Nom | Quantité |
| 1 | Boîte à outils | 1 |
| 2 | Barre d'aspiration | 1 |
| 3 | Manivelle de levage | 1 |
| 4 | Roue de main | 1 |
| 5 | Poignée d'alimentation | 1 |
| 6 | Double clé excentrée d'anneau | 1 |
| 7 | Pot en plastique d'huile | 1 |
| 8 | Tournevis encoché | 1 |
| 9 | Clé d'hexagone (métrique) | 1 |
| 10 | Instructions | 1 |
| 11 | Certificat | 1 |
Attachements facultatifs de la partie IV
| NON. | Nom | Remarques |
| 1 | 2 axe DRO | |
| 2 | Conducteur automatique d'outil | |
| 3 | étau de machine de 6 pouces | |
| 4 | Plaque de pression et mandrin de fraisage |
Service après-vente de la partie V
1. Le service en ligne de support technique a fourni.
2. le service technique a fourni.
3. la vidéo d'opération de machine a fourni.
4. le service formation sur place a fourni.
le remplacement des pièces 5.Spare et le service des réparations ont fourni.
6. Si vous devez développer des produits avec vos propres spécifications, nous pouvons vous aider à les travailler.
7. toujours être honnête, jamais mensonge au client, et ne déclarez jamais que quelque chose que nous n'avons pas.
