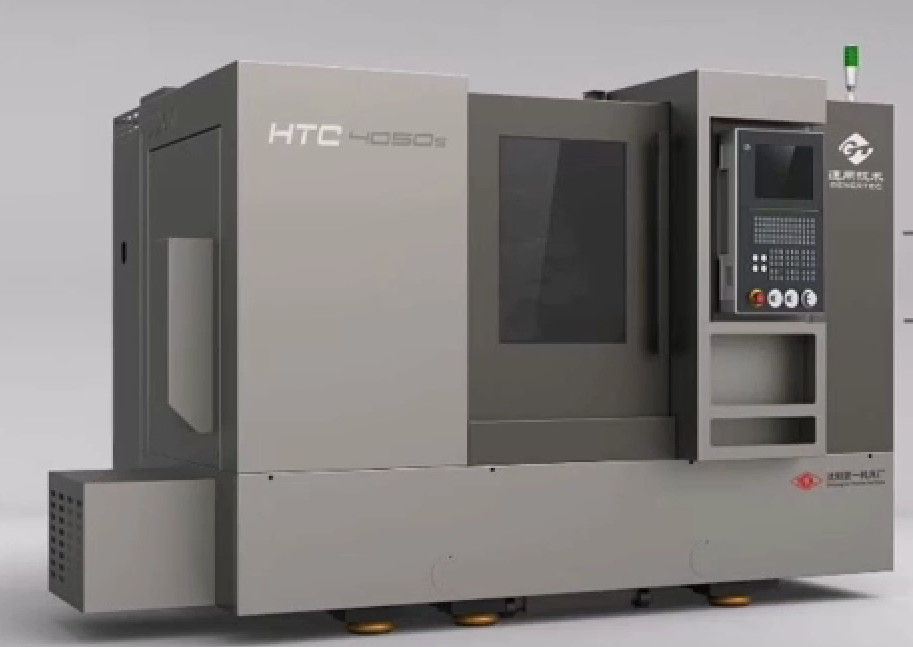

Machine horizontale de tour de commande numérique par ordinateur de HTC4050S fabricant de la Chine de lit de pente de 45 degrés

Introduction d'I.General de machine

La machine peut traiter des pièces d'axe et de disque, fils de rotation, arcs, intérieur conique et tournant et extérieur de surface de corps, tournant des parties du corps pour le traitement élevé de précision de rendement, de masse et haute. Dans la conception de l'axe, du lit, de la contre-pointe et d'autres parties de la rigidité d'un match raisonnable, améliorer considérablement la rigidité de la machine, pour assurer la stabilité de la re-coupe. Par conséquent, la précision de la machine peut atteindre IT6 | IT7. Comme machine-outil universelle, il est particulièrement approprié au traitement à haute efficacité, à fort débit et à haute précision des parties rotatoires dans industries d'automobile, de moteur, d'incidence, hydrauliques et autre.

Structure d'II.Main et caractéristiques techniques

lit 1.Lathe

Cette machine de série adopte le lit intégral avec l'angle 45° biseauté, qui rend la force de coupure plus stable. Le lit est fait de fonte à haute densité avec l'absorption des chocs de haute résistance et bonne. Conception accrue de port de décharge de puce, pour assurer la découpeuse lisse. Le rail de guide adopte le rail de guide linéaire de précision de 35 caractéristiques, exactitude d'alimentation élevée, petite résistance de frottement, bonne rigidité, résistance de vibration, capacité élevée de déformation, utilisateurs d'obtenir une exactitude de traitement plus élevée et une vitesse plus rapide, efficacité de production.

2. alimentation biaxiale

L'axe d'axe des abscisses et de Z sont conduits par le moteur servo et directement reliés à la vis de boule par l'accouplement élastique.

Le rail de guide de roulement est utilisé pour le guide biaxial, le guide est type de charge de quatre-direction, haute précision et grande charge, séparés par la cage entre la boule, afin de réduire la résistance de frottement et la hausse de la température, déformation thermique, afin d'améliorer considérablement l'exactitude de traitement, la vitesse rapide et l'efficacité de production. Ses avantages exceptionnels sont petit volume, haute précision et coût de maintenance à prix réduit, c'est le premier choix pour les utilisateurs qui poursuivent haut la précision et la configuration rentable, particulièrement appropriées à l'automobile, incidence et d'autres industries où la cohérence de taille des pièces est très haute.

boîte 3.Spindle

Cette série de machine est poupée simple d'axe, le moteur conduit directement la rotation d'axe par la roue de ceinture, réduisant la perte de puissance de début de transmission, rapide et stable mécanique. La taille intégrale de structure d'axe est optimisée pour atteindre la rigidité et la grande vitesse élevées. Par l'assemblée soigneuse pour faire l'axe pour réaliser la précision la plus idéale, avec la hausse de basse température, petite déformation thermique, caractéristiques de haute précision, de sorte que l'axe dans le travail à long terme pour maintenir l'axe d'axe relativement stable. L'encodeur spécial d'axe décommande le mécanisme synchrone de commande par courroie et réduit effectivement le taux d'échec.

courbe caractéristique de couple du moteur 4.Main

La série de vitesses de coupe de machine est 1 : 1,69

cylindres 5.Chuck

Le mandrin standard de cette machine est mandrin hydraulique. Les mandrins peuvent être facilement remplacés par toutes sortes de montage, adaptabilité rapide, peuvent répondre aux exigences des utilisateurs traitant un grand choix de pièces. Mandrin et cylindre hydrauliques en outre facultatifs d'autres caractéristiques.

selle 6.Bed et planche à roulettes

La selle de lit de cette machine est faite de fonte à haute densité. Le repos de plat et de couteau de glissière sont placés sur la selle de lit. Le rail de guide linéaire importé de 35 caractéristiques est adopté pour que le repos de plat et d'outil de glissière se déplace sur la selle de lit. Le mouvement dans la direction d'axe des abscisses est conduit par le moteur servo par l'accouplement et la vis élastiques de boule. La vis à haute précision importée de boule est choisie pour la vis sans fin, avec la haute précision et la transmission précise.

repos 7.Tool

Le reste standard d'outil de ce tour adopte le repos servo d'outil. Le repos d'outil adopte le moteur servo pour conduire la position et le verrouillage hydraulique, qui peuvent répondre aux exigences de la haute performance et du changement rapide d'outil. Le repos d'outil peut réaliser la sélection bidirectionnelle et voisine de couteau. À l'aide de la technologie de moteur servo pour commander l'accélération et le processus de décélération, le repos d'outil peut encore accomplir l'indexation flexible plaçant sans impact sous la charge à inertie élevée. Structure de disque de dent de triple de haute précision, commande hydraulique, de sorte que le disque de coupeur sans soulever la caisse pour réaliser la serrure lâche, pour protéger effectivement la structure mécanique interne contre la pollution externe (liquide réfrigérant, classements de fer, poussière, etc.). Le plat de dent de triplet est fait d'acier allié de haut-dureté par la précision rectifiant, avec la force de verrouillage de grande taille et élevée pour assurer la rigidité et la précision élevées du repos d'outil. Le repos d'outil a les avantages de la fabrication de précision, du petit nombre des pièces, de la conception raisonnable, de la basse température fonctionnante et de la lubrification durable, qui assurent son exactitude et sérieux dans le procédé d'utilisation.

8.Tailstock

Le dessus est fixé dans la douille supérieure de corps de siège de queue, par le dos du cylindre hydraulique pour pousser le dessus de douille en avant, glissant le rail de guide ci-dessous, la position de corps entière de queue peut être traîné par la selle de lit avant et après le réglage approché.

9.Hydraulic et système de lubrification

Le réservoir hydraulique pour le circuit hydraulique est placé derrière le lit. Structure compacte hydraulique, installation facile. La pression de chaque cylindre d'exécution du circuit hydraulique peut être ajustée séparément et il y a un dispositif de protection de pression. Configuration standard avec le système de lubrification automatique quantitatif centralisé.

10.Cooling et système de retrait de puce

La machine est équipée d'une boîte de puce standard, selon le matériel différent de l'objet, peut choisir le dispositif de décharge de puce. Le type de décharge de puce est le type à chaînes décharge de puce, grattoir ou décharge magnétique de puce de grattoir. Le séparateur de puce de plat à chaînes convient à rassembler et à donner toutes sortes de puces de petit pain, de morceau et de bloc ; Le dispositif de décharge de puce de grattoir convient à transporter le cuivre, l'aluminium, la fonte et d'autres débris ; Le séparateur magnétique de puce de grattoir est principalement utilisé pour transporter des puces de fonte avec la longueur moins de 150 millimètres dans le traitement humide. Le dispositif de décharge de puce est décharge automatique de puce, peut être commandé par début et arrêt de dispositif de décharge de puce d'instruction de M.

La boîte et le dispositif de refroidissement de retrait de puce sont séparés de la machine principale pour s'assurer que l'exactitude de la machine n'est pas affectée par la chaleur de coupure. Adopt a importé le grand écoulement et la pompe de refroidissement de tête élevée, l'eau de refroidissement est directement reliée au débouché de l'eau de refroidissement sur le repos d'outil après avoir été mené par la pompe de refroidissement, et épanchement par le bec d'agrafe d'outil, pour fournir le refroidissement et la lubrification pour des pièces et des outils, afin d'assurer l'exactitude d'usinage de l'objet et améliorer la durée de vie de l'outil. En outre, selon les besoins des utilisateurs pour la disposition de la machine-outil, l'extracteur de puce peut choisir le type latéral ou le type arrière.

système 11.Electrical

11,1 système électrique de machine

La conception électrique de la machine se conforme à la norme électrique de GB/T 5226.1-2019. Le circuit de puissance du circuit est protégé par surintensité et court-circuit, et les actions relatives de la machine sont enclenchées en conséquence pour assurer l'équipement et la sécurité personnelle. Le système électrique a la fonction d'auto-diagnostic, le personnel de fonctionnement et entretien peut observer l'état courant de chaque pièce de la machine à tout moment selon le voyant et l'affichage de signalisation. Les composants électriques principaux sont les produits chinois-étrangers de coopération ou les produits bien connus domestiques, afin d'assurer la sécurité et la fiabilité des machines-outils.

11,2 boîte électrique

Utilisant une boîte électrique de type x fermée, la boîte électrique chaleur-absorbe, assurant le fonctionnement normal du matériel électrique. La boîte électrique emploie la structure de câblage de plat de cannelure, la disposition composante et le câblage sont raisonnable, ordonné, beau, et facile à réparer. Réservez un certain espace dans la boîte électrique pour l'expansion.

11,3 boîte de contrôle de manipulation de machine

La boîte de contrôle tournante de manipulation d'axe est utilisée pour faciliter l'arrangement et le fonctionnement de la machine.

protection 11,4 de sécurité

La machine a le dispositif d'alarme et un bouton d'arrêt d'urgence pour empêcher de divers éclats d'endommager la machine. En raison de la conception raisonnable du logiciel, l'alarme peut montrer le texte et les alarmes par l'affichage. La machine-outil divise la manière que l'alarme est divisée en trois catégories selon différentes situations : l'alarme de secours est « arrêt d'urgence » ; l'alarme générale est « alimentation » mise en application ; seulement « rapide » pour des erreurs d'opération.

III. paramètres techniques principaux, précision de la machine

paramètres 1.Main techniques

Note :

1 : La vitesse d'axe est la gamme de vitesse sous la configuration standard, en installant d'autres configurations des mandrins, des camions ou les moteurs principaux, payent l'attention au mandrin choisi ou la vitesse de limite de la carte.

2 : Les machines-outilles à commande numérique sont strictes pour des conditions d'alimentation d'énergie. Si la grille d'alimentation de l'utilisateur flotte davantage que le ± 10%, le régulateur doit être augmenté, autrement la machine-outille à commande numérique ne fonctionnera pas correctement, et même des résultats imprévisibles.

3 : Le couple maximum de la machine est constant, mais en tant que coupe le diamètre devient grand, les paramètres de coupe peuvent être faits comme petits, ainsi les paramètres de usinage de machine devraient être ajustés selon la taille d'objet.

4 : Le poids de la machine est pour la référence seulement, et le poids final est sujet à la boîte à outils de machine.

exactitude 2.Main
