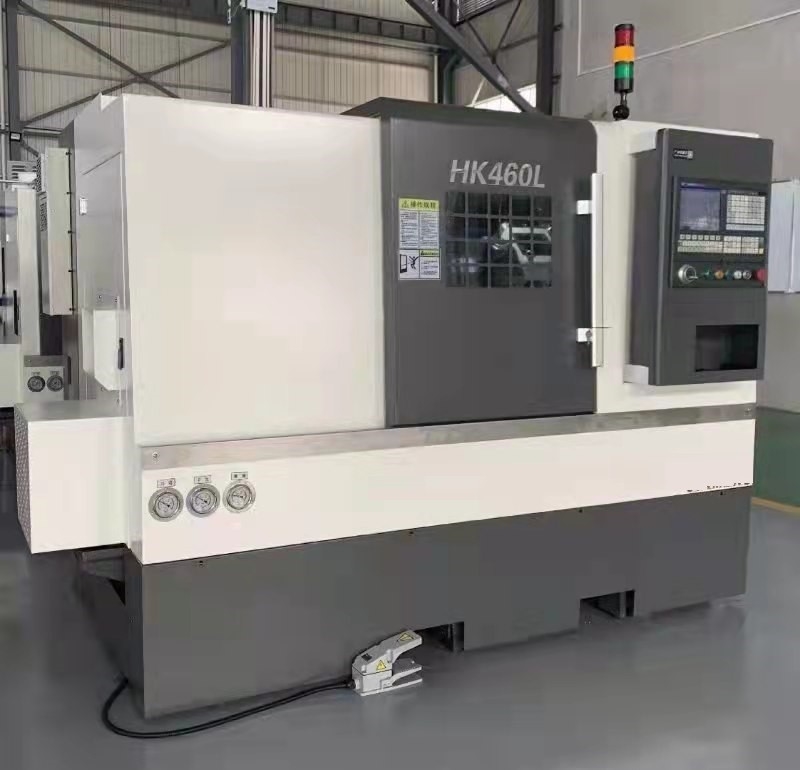

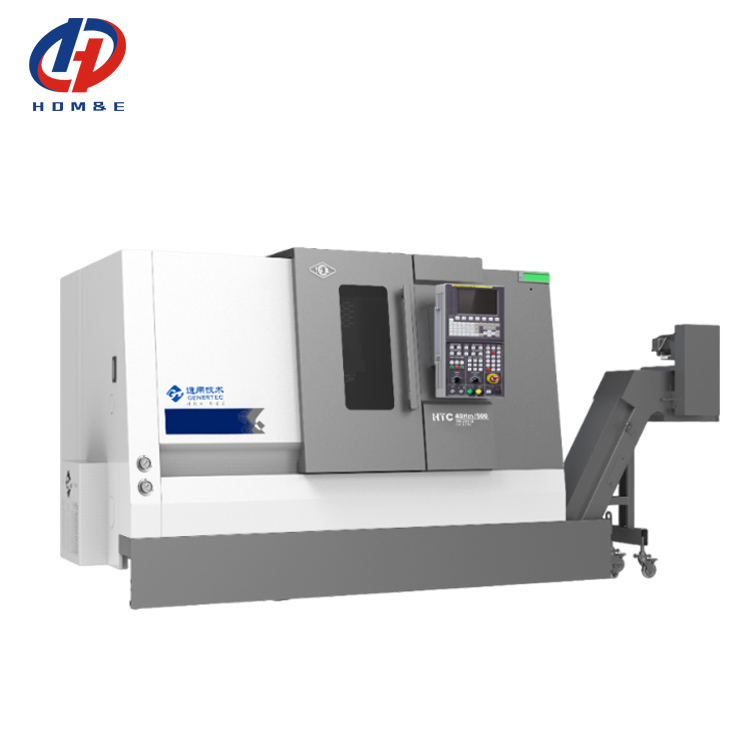

Ligne de rail à grande vitesse horizontale de machine de tour de commande numérique par ordinateur de lit de pente de G45L

Nom de la marque: HD TECH
Numéro de modèle: G45L
Lieu d'origine: La Chine
Attestation: ISO certification
Quantité minimum de commande: 1 ensemble
Prix: Négociable
Capacité d'approvisionnement: 50 ensembles par mois

Détails du produit


Nom du produit: Tour CNC horizontal à banc incliné G45L Diamètre de braquage maximum au-dessus du lit: Φ450mm
Diamètre d&#39;usinage maximum (type disque): Φ300mm Diamètre d&#39;usinage maximum (type d&#39;arbre): Φ120mm
Longueur maximale de la pièce usinée: 300mm Diamètre maximum du trou traversant de la tige: Φ45mm
Vitesse maximale de la broche: 6000 tr / min Puissance du moteur de broche: 5,5 kW
Mettre en évidence

Machine horizontale de tour de lit oblique

,

Tour oblique à grande vitesse de commande numérique par ordinateur de lit

,

Tour de pente de commande numérique par ordinateur horizontal

Description du produit

Ligne de rail ultra-rapide de G45L tour horizontal de commande numérique par ordinateur de mini lit oblique

Description de produit de la partie I

La machine de commande numérique par ordinateur de G45L peut automatiquement compléter la surface circulaire interne et externe, la surface conique, la surface d'arc, le visage d'extrémité, un grand choix de fils (le fil métrique, effilent le fil, le fil de visage d'extrémité) fraisant, traitement de cobalt, d'alésage, ennuyeux et autre de rotation, plus approprié aux pièces de traitement en différé de production d'atelier d'entreprise.



Spécification technique de canalisation de la partie II



Article Nom Paramètre
Traitement de la gamme Diamètre de rotation maximum au-dessus de lit Φ450mm
Diamètre de usinage maximum (à disque) Φ300mm
Diamètre de usinage maximum (type d'axe) Φ120mm
Longueur maximale d'objet usiné 300mm
Tige maximum par le diamètre de trou Φ45mm
Voyage et alimentation la plus rapide Voyage d'axe des abscisses 800mm
Voyage d'axe de Z 330mm
Vitesse rapide d'axe de X/Z 30m/min
Moteurs servo d'axe de X/Z 1.3/1.3 KILOWATT

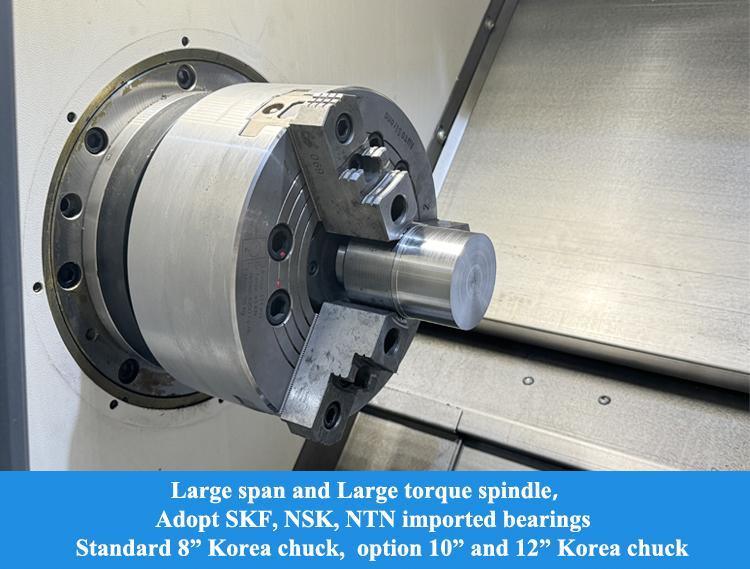

Axe Nez d'axe A2-5
Diamètre de trou d'axe Φ56mm
Vitesse maximum d'axe 6000rpm
Puissance de moteur d'axe 5.5kw
Spécifications de douille et de cylindre rotatoire 6 pouces
Exactitude d'usinage Exactitude de répétabilité d'axe de X/Z ±0.003mm
Axe de X/Z plaçant l'exactitude ±0.005mm

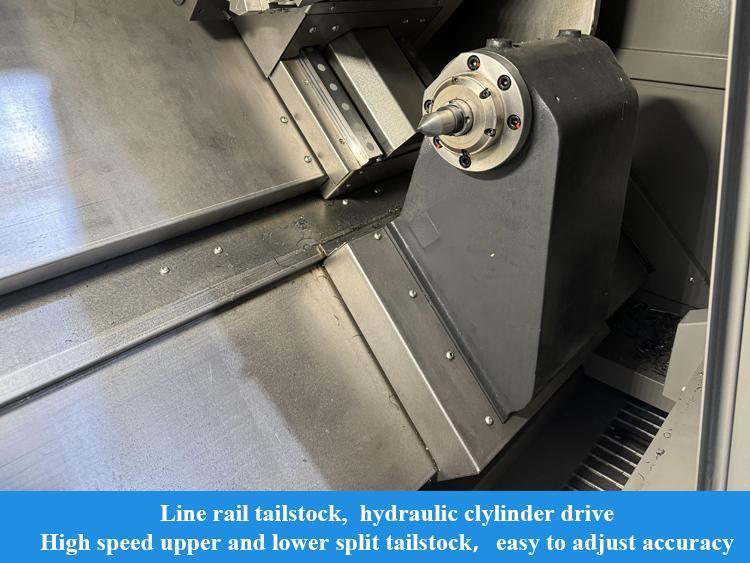

Contre-pointe hydraulique Spécifications de douille de contre-pointe sans
Voyage de douille de contre-pointe sans
Gamme de pression de contre-pointe sans
Mode de mouvement de contre-pointe sans

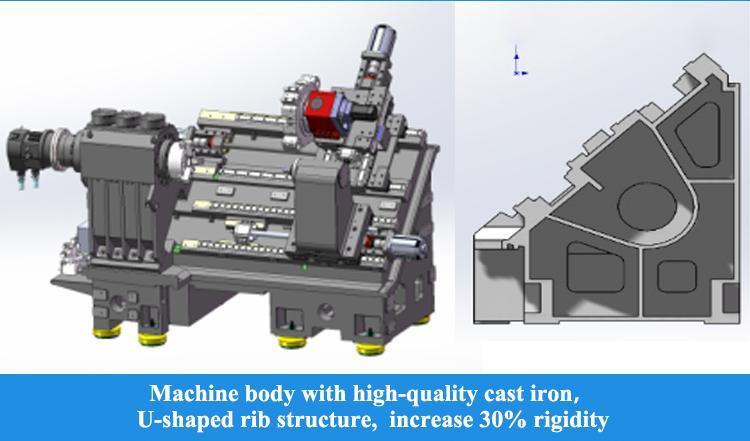

Autre Forme de structure de lit lit de pente de 45 degrés
Type de jambe d'outil □20*20
Caractéristiques étant ennuyeuses de tige Φ25mm
Tourelle sans
Dimensions hors-tout Taille de width× de Length× 2065*1540*1660
poids 2400kg



Configuration de norme de la partie III



Article Description Remarques

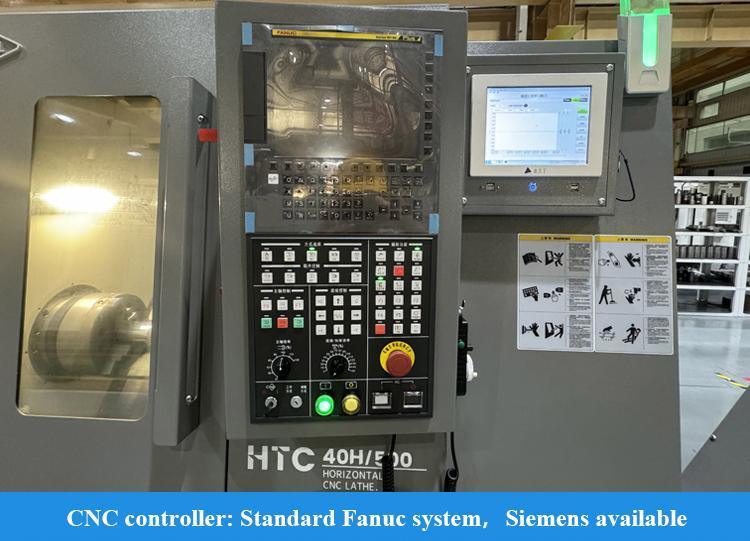

Système de commande numérique par ordinateur SYNTEC21TA
Moteur servo principal Domestique
Moteur servo d'axe de X/Z Le Japon
Axe Province de Taïwan
Incidence d'axe Le Japon NSK
Incidence de vis THT

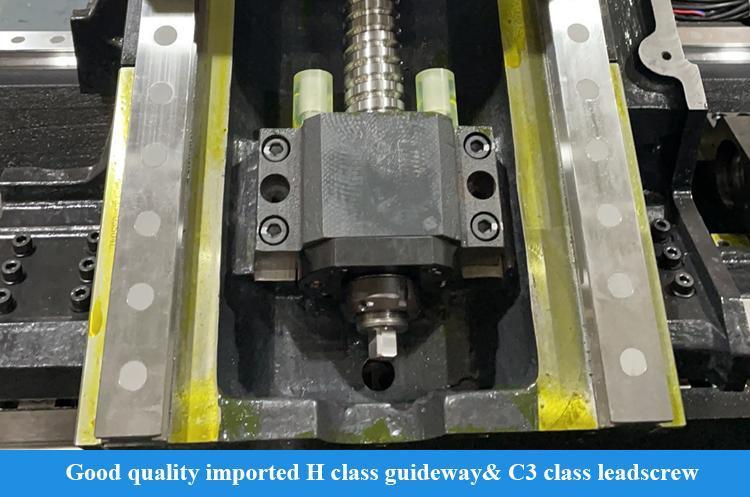

Guide linéaire PMI/HIWIN Axe des abscisses : 25 roulements à billes
Axe des z : 30 roulements à billes
Vis de boule PMI/HIWIN Axe des abscisses : 3210
Axe des z : 3210
Cylindre rotatoire d'huile Domestique
Bague hydraulique Domestique deux bagues comme norme
Tourelle hydraulique Province de Taïwan Sans
Système de lubrification automatique Domestique
Système de refroidissement Domestique
Échangeur de chaleur Domestique
Lampe d'alarme Domestique
Électrique Domestique
Manuel technique
Instruction de fonctionnement et entretien, manuel électrique, certificat de l'approbation, bordereau d'expédition, manuel d'exploitation du système (dossier électronique) et manuel de programmation système (dossier électronique).

Points forts du produit

Ligne de rail ultra-rapide de G45L tour horizontal de commande numérique par ordinateur de mini lit oblique Description de produit de la partie I La machine de commande numérique par ordinateur de G45L peut automatiquement compléter la surface circulaire interne et externe, la surface conique, la ...
