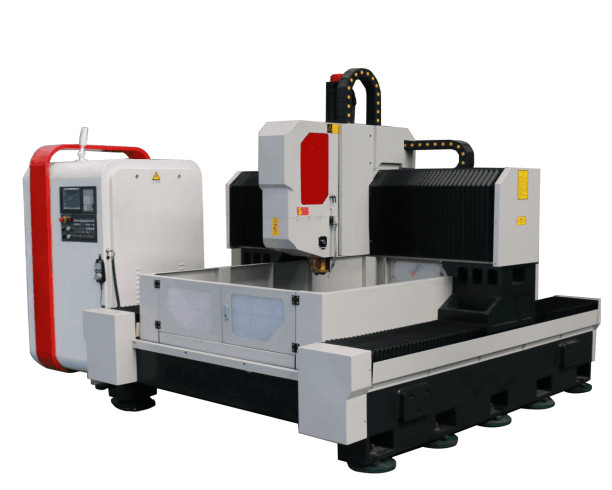

Traitement à grande vitesse en métal HD-1515 de fraiseuse de foreuse de commande numérique par ordinateur

Perçage ultra-rapide d'OR et traitement en métal de la fraiseuse HD-1515

1,0. But d'équipement :

Le perçage de commande numérique par ordinateur et les séries de fraiseuse est principalement employé pour le perçage et le traitement efficaces des objets avec l'épaisseur dans l'étendue effective, telle que le plat plat, bride, disque, anneau et ainsi de suite. Par des trous et des trous borgnes peut être foré sur les pièces et les matériaux composites matériels simples. Le processus de usinage de la machine-outil est à commande numérique et l'opération est très commode. Elle peut réaliser la variété automatique, à haute précision, multi et la production en série. Afin de répondre aux besoins de traitement de différents utilisateurs, la société a développé un grand choix de produits menés à bonne fin. En plus des modèles conventionnels, ils peuvent également être conçus et adaptés aux besoins du client selon les besoins réels des utilisateurs.

2,0. Structure d'équipement :

L'équipement se compose principalement de table de travail de lit, portique mobile, selle coulissante mobile, perçage et tête de fraisage de puissance, dispositif et dispositif de protection automatique de lubrification, dispositif de refroidissement de circulation, système de contrôle numérique, système électrique, etc. La paire dure de roulement de rail est soutenue et guidée, et la paire de vis sans fin de précision est conduite. La machine-outil a l'exactitude de positionnement élevée et répètee plaçant l'exactitude.

2,1. Tabledelit:

Le lit est une structure métallique intégrale, avec le traitement et le finissage de gâchage secondaires. Il a la bonne dynamique et la rigidité statique et aucune déformation. La table de travail adopte la structure de bâti, et il y a une cannelure en forme de t avec la disposition de finition raisonnable sur l'avion pour maintenir des objets. des cannelures en forme de t sont arrangées sur le lit. Le système d'entraînement est conduit par des paires de moteur servo à C.A. et de vis de boule de précision des deux côtés pour entreprendre la démarche de portique dans la direction d'axe des abscisses. Des boulons réglables sont distribués sur le fond du lit, qui peut facilement ajuster le niveau de l'établi de lit.

2,2. Portiquemobile:

Le portique mobile est fait de fonte grise 250, et deux paires linéaires de roulement de rail de guide avec la portance ultra-haute sont installées dans l'avant du portique. Un ensemble de paires de vis de boule de précision et d'un moteur servo entreprendre la démarche de plat de glissière de tête de puissance dans la direction d'axe des y, et la tête de forage de puissance est installé sur le plat de glissière de tête de puissance. Le mouvement du portique est réalisé par la rotation de la vis de boule de la vis de boule conduite par le moteur servo par l'accouplement de précision.

2,3. Sellemobile:

La selle coulissante mobile est une cloison structurelle de fonte de précision. Deux tables de glissement dures de rail de commande numérique par ordinateur avec la portance ultra-haute, un ensemble de paires de vis de boule de précision et un réducteur planétaire à haute précision sont installées sur la selle coulissante, qui sont reliées au moteur servo pour conduire le chef de forage de puissance pour se déplacer la direction d'axe des z, afin de réaliser les actions de rapidement en avant, le travail en avant, rapidement vers l'arrière et s'arrêter de la tête de puissance. Elle a les fonctions de la puce automatique se cassant, le retrait de puce et la pause.

2,4. Têtedeforagedepuissance:

Le chef de forage de puissance adopte un moteur servo spécial d'axe, qui conduit l'axe spécial de précision en réduisant la vitesse et en augmentant le couple par la ceinture synchrone dentée. L'axe adopte le type cinq contact angulaire japonais de l'arrière deux de l'avant trois de rangée soutenant pour réaliser le changement stepless de vitesse. L'axe est équipé d'un système pneumatique de changement d'outil pour faire l'outil changer rapide et commode. Il est conduit par le moteur servo et la vis de boule. 10. L'axe des y peut être lié, et le contrôle semi en circuit fermé est adopté, qui peut réaliser les fonctions de l'interpolation linéaire et circulaire. L'extrémité d'axe est trou conique par BT40, équipé du joint tournant ultra-rapide de rotofos italiens, qui peut employer la perceuse ultra-rapide d'u (perceuse violente) et le peu de dénoyautage à l'eau de centre.

2,5. Dispositifetdispositif de protectionautomatiquesdelubrification:

La machine-outil est équipée du dispositif automatique original de lubrification de pression partielle de déplacement positif de Taïwan, qui peut automatiquement lubrifier les paires mobiles telles que le rail de guide, la vis sans fin et le support, sans angle mort, afin d'assurer la durée de vie de la machine-outil. L'axe des abscisses et l'axe des y de la machine-outil sont équipés des dispositifs de couverture antipoussière, et des cloisons imperméables d'éclaboussure sont installées autour de la table de travail.

2,6. Pleinsystème de contrôlenumériquenumérique:

2.6.1. Avec la puce cassant la fonction, la puce cassant le temps et le cycle peut être placée sur l'interface homme-machine.

2.6.2. Quand le coupeur est soulevé à la partie supérieure de la perceuse, le coupeur peut être élevé à la taille de coupure rapidement, et alors le coupeur peut être élevé à la partie supérieure de la perceuse, et alors le coupeur peut être élevé à la taille de coupure automatiquement.

2.6.3. La boîte de contrôle des opérations centralisée et l'unité tenue dans la main adoptent le système de contrôle numérique, et sont équipées de l'interface d'USB et de l'affichage à cristaux liquides. Afin de faciliter programmer, le stockage, l'affichage et la communication, l'interface d'opération a les fonctions du dialogue homme-machine, compensation d'erreur, alarme automatique et ainsi de suite.

2.6.4. L'équipement a les fonctions de la répétition de position de trou et de l'inspection re avant le traitement, il est très commode utiliser que.

paramètres 3.0.Technical
