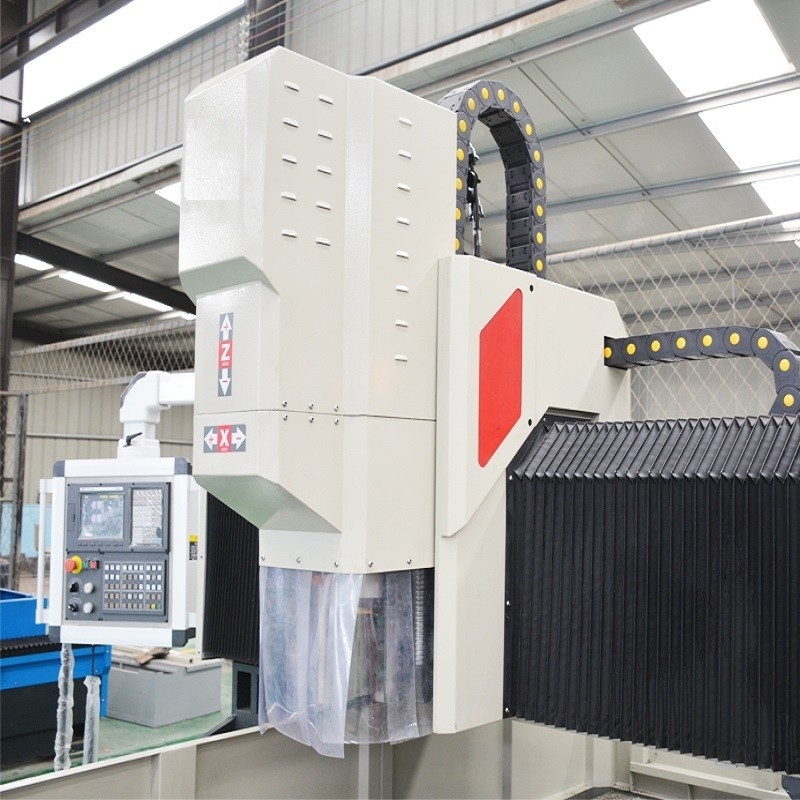

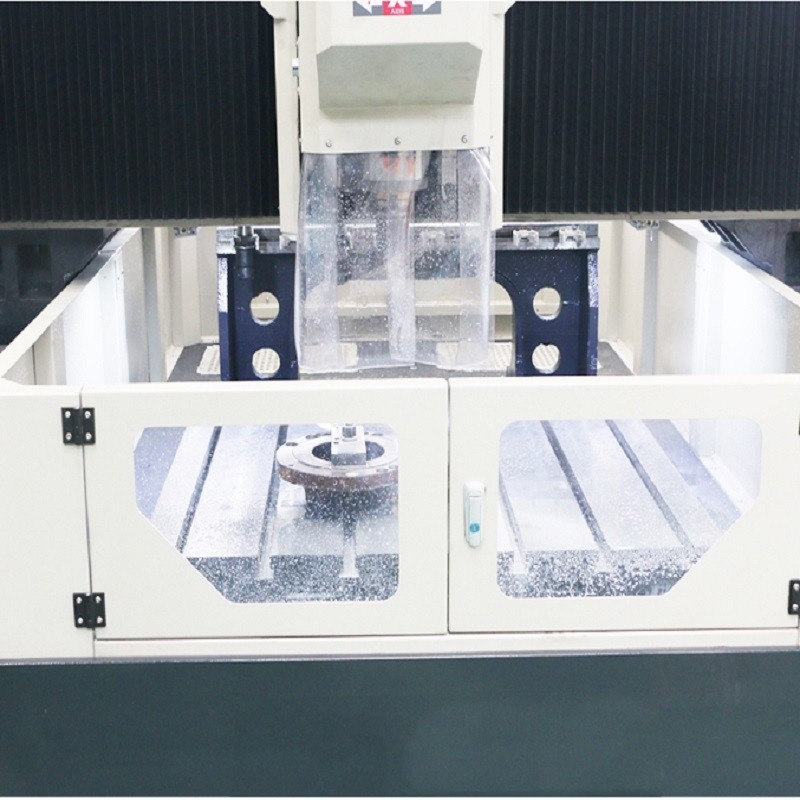

perçage de la commande numérique par ordinateur 7.5Kw et fraiseuse pour les pièces plates HD-1010

Perçage et objet maximal size1000*1000mm de commande numérique par ordinateur de la fraiseuse HD-1010
1, but de machine-outil :
La foreuse de commande numérique par ordinateur est principalement utilisée pour forer/fraisage/le chamfreinage/tapant et fraisant léger du visage d'extrémité de disque et des pièces plates.
2, structure de machine-outil
1. La machine-outil se compose principalement de lit, de table de travail, de portique, de tête de puissance, de table rotatoire, de système de commande numérique par ordinateur, de système de refroidissement, etc.
2. La foreuse de commande numérique par ordinateur de portique adopte la forme de déplacement de table de travail et de portique de lit fixe.
(structure de portique d'absorption des chocs)

3. Le lit, la colonne, la table de travail et le portique sont les pièces structurelles de la fonte HT250, et la parenthèse est les pièces soudées du tuyau rectangulaire. Avant le traitement, elle est recuite à température élevée, et alors elle est recuite deux fois après semi la finition usinant pour enlever l'effort, et puis pour finir l'usinage, qui peut assurer la stabilité de la précision de machine-outil. La table de travail entière de fonte est utilisée pour finir fraiser la T-cannelure sur la surface de lit, et le meulage de précision de commande numérique par ordinateur de la surface de table est assuré.
4. La foreuse de commande numérique par ordinateur de portique a quatre haches de commande numérique par ordinateur. Le corps de machine est équipé du rail de guide linéaire lourd. Le portique peut se déplacer longitudinalement le long du rail de guide (axe des abscisses). La traverse du portique est également équipée du rail de guide linéaire. Le plat de glissière peut se déplacer horizontalement le long du rail de guide (axe des ordonnées). Le plat de glissière est équipé d'une glissière. La tête de puissance peut se déplacer verticalement sur le panneau de glissière (axe de Z). Le X, y, haches de z sont toute la commande de moteur servo de commande numérique par ordinateur et de vis de boule. L'un-axe est équipé d'une table rotatoire de précision.
5. L'axe principal de la tête de puissance adopte l'axe de précision et est conduit par le moteur servo d'axe, qui peut être ajusté steplessly selon les besoins. L'axe peut être maintenu avec le coupeur mordu de robinet ou de fraisage par le mandrin BT40, et être équipé du cylindre de poinçon pneumatique pour réaliser un changement principal d'outil, plus haute précision et coupe ultra-rapide.
6. La machine-outil adopte le refroidissement par l'eau, équipé de l'offre de liquide réfrigérant, du repêchage, du système de circulation, et du système de lubrification automatique d'huile pour assurer le travail efficace sans heurt et à long terme du guide et de la vis linéaires de boule. (équipé de l'axe intérieur à grande vitesse de débouché de l'eau)
Il peut utiliser les outils centraux de l'eau, tels que la perceuse d'u, la perceuse de pelle, la perceuse de couronne, la perceuse de refroidissement intérieure d'alliage, la perceuse de dénoyautage, etc.)
7. Le système de contrôle adopte le système de commande numérique par ordinateur de Kande, la commande électrique adopte la commande de moteur servo de série de valeur absolue de haute précision, équipée de l'interface RS232 et l'écran d'ecran couleur, interface chinoise d'opération, champ/objet externe d'entrée d'USB, opération facile, équipée du plein volant de commande ultra-rapide numérique, rendent votre opération plus commode et rapide.
Afin d'assurer la fiabilité de la machine-outil, les parties fondamentales sont les produits de haute qualité importés, voient la liste de pièces importées.
3, environnement de fonctionnement de machine-outil :
Alimentation d'énergie : ± triphasé 10% d'AC380V, 50 hertz de ± 1, ou adapté aux besoins du client, température ambiante : 0 ° | ° 45
4, paramètres techniques :



5, cataloguedespièces de rechangeprincipal



1. Les fabricants en haut de soutien sont les fournisseurs indiqués de la société. En cas de circonstances spéciales, les deux parties peuvent être en pourparlers avec la partie A et convenir par écrit que les produits du même niveau peuvent être remplacés, mais la norme de qualité ne sera pas inférieure au au-dessus des fournisseurs.
2. La configuration spécifique peut également être ajustée selon les besoins des utilisateurs.
