Lieu d'origine:
La Chine
Nom de marque:
HD TECH
Certification:
CE, ISO certification
Numéro de modèle:
MNK-5025CNC
Vidéo

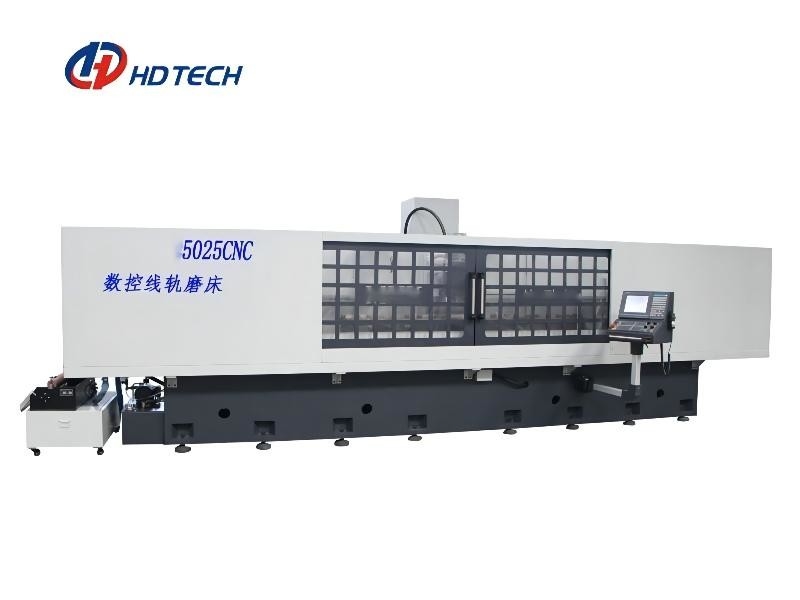

Fabricant linéaire de la Chine de machine de meulage de rail de commande numérique par ordinateur de la colonne 5025CNC mobile
Champ d'application :
Approprié à l'objet de meulage en lots, tel que le rail de guide, le bloc linéaires de glissière, accessoires de machine à coudre, bloc de positionnement de précision de moule et tout autre meulage à haute précision, la meule peut être automatiquement habillée et la vitesse de meule compensée et peut être meulage de vitesse constante.
L'axe de meule peut être divisé en support vertical rectifiant et meulage de montage horizontal.
Caractéristiques structurelles :
1. Cette machine adopte la structure mobile en forme de t de colonne
2. L'axe vertical adopte la structure de liaison directe de vis à haute précision de boule et de moteur servo, qui a les avantages de la vitesse supérieure et inférieure rapide de réponse et de l'exactitude de positionnement élevée, ayant pour résultat la rigidité élevée et de forte stabilité de la machine entière.
3. Le système de commande numérique par ordinateur adopte le système de commande numérique par ordinateur de la nouvelle génération de Taïwan. Le nombre de haches de contrôle est 3 haches, l'alimentation en avant et arrière à savoir d'axe des y, axe des z principal de moulin à travers l'alimentation, et l'alimentation analogue hydraulique d'axe des abscisses à gauche et à droite de la table de travail.
Le meulage 4 des objets de fixage verticaux peut réaliser le composé de multi-processus traitant avec on maintenant.
5. Employez l'isolement et le refroidissement forcé pour éliminer des sources de chaleur.
PARAMÈTRES TECHNIQUES
| Article | Unité | Déplacement de MNK-5025CNC à colonnes (type de commande numérique par ordinateur) | |
| Secteur de table de fonctionnement | millimètre | 2500×500 | |
| Secteur électromagnétique de mandrin | millimètre | 2500×200 | |
| Capacité de Max.load-bearing de table de travail (tasse y compris d'aspiration) | Kilogramme | 1200 | |
| Max.distance de la surface de table pour axer le centre | millimètre | 620 | |
| Taille de roue | millimètre | 200× (08-20) ×31.75 | |
| Vitesse d'axe | (RPM/min) | 0-3600 | |
| Alimentation de Min.vertical de meule | millimètre | 0,001 | |
| Vitesse d'alimentation transversale de table de travail | (m/min) | 1~24 | |
| À travers le moteur servo avec le frein (w) | (w) | 1300 | |
|
Avant et moteurs servo arrière |
(w) | 850 | |
| Moteur affleurant | (Hp×p) | 1/4×2 | |
| Aspérité de spécimen traité | μm | Ra0.2 | |
| Fin de bande radiale d'axe | millimètre | ≤0.002 | |
| Fin de bande de visage d'axe | millimètre | ≤0.002 | |
| À travers (axe de Z) répétez placer l'exactitude | millimètre | ≤0.002 | |
| Répétition avant et arrière (d'axe des ordonnées) plaçant l'exactitude | millimètre | ≤0.002 | |
| Taille de machine (L×W×H) | millimètre | 7500×2600×2500 | |
| Poids net de machine | kilogramme | 8550 | |
| Poids brut de machine | kilogramme | 9600 | |
| Rail et vis de guide | ||
| Axe des abscisses : à gauche et à droite | Double rail de curseur de V | |
| Axe des y : avant et arrière | Guide linéaire de rouleau résistant | |
| Axe de Z : en haut et en bas | Font de la planche à roulettes le type guide dur | |
| Diamètre/lancement de vis de boule | Y : Ф32mm/5mm Z : Ф32mm/5mm |
|
| Caractéristiques de moteur | ||
| Moteur d'axe | HXP | 2×2 |
| Moteur hydraulique | HXP | 7.5×6 |
| Moteur refroidi par l'huile | H*P | 1×2 |
| Moteur de réservoir d'eau | H*P | 1/5 |
Cette série peut également réaliser l'aspérité : Ra 0.08um
