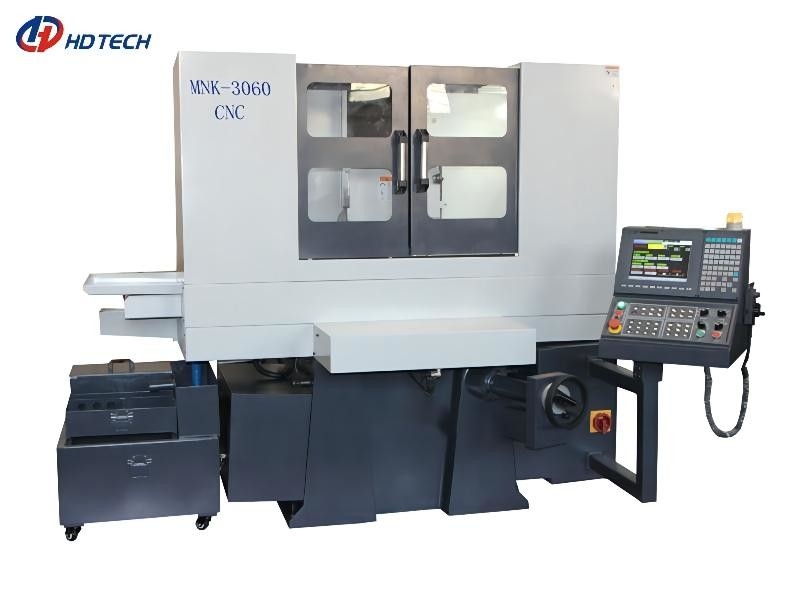

Le rectification superficielle de la commande numérique par ordinateur 3060 usine la haute précision en forme de selle
Détails du produit
| Nom de produit: | Machine en forme de selle de rectification superficielle de MNK-3060CNC | Taille de table de travail: | 600x300mm |
|---|---|---|---|
| Capacité de Max.load-bearing de table de travail (tasse y compris d'aspiration): | 300kg | Max.distance de la surface de table pour axer le centre : | 540mm |
| Taille de roue: | 355× (15-40) ×127mm | Vitesse d'axe: | 0-1800rpm |
| Aspérité de spécimen traité: | Μm Ra0.2 | Poids net de machine: | 3100kg |
| Mettre en évidence |
3060 machines de rectification superficielle de commande numérique par ordinateur,Machines en forme de selle de rectification superficielle,Machines de meulage de haute précision de commande numérique par ordinateur |
||
Description du produit
Fabricant en forme de selle allemand de machine de rectification superficielle de commande numérique par ordinateur de la qualité 3060CNC
Lancement de produit
La machine est principalement utilisée pour rectifier avec la circonférence de roue, en plus de l'avion, cannelure et étape de haute précision rectifiant, mais également peut réaliser la surface non-plate formant le traitement ; La machine peut également être équipée d'autres accessoires pour augmenter le champ de traitement.
Caractéristique principale
1. La disposition globale de la machine adopte l'excellente représentation du mobile croisé d'entrave ;
2. La machine adopte beaucoup de mesures d'isolement de vibration et de réduction de vibration de retenir la vibration néfaste dans la marge autorisée, avec de bonnes caractéristiques de résistance de vibration ;
3. Le système d'axe de la machine-outil est soutenu par le roulement angulaire précis de contact, et l'exactitude de rotation est moins de 1mm ;
4. La machine adopte la coquille semi-fermée de couverture, qui peut complètement couvrir l'emplacement de travail entier, pour empêcher effectivement l'éclaboussement des classements de liquide réfrigérant et de fer, et peut être reliée à l'aspiration de brume et au dispositif de dépoussiérage.
| Article | Unité | MNK-3060CNC en forme de selle (commande numérique par ordinateur) | |
| Secteur de table de fonctionnement | millimètre | 600×300 | |
| Secteur électromagnétique de mandrin | millimètre | 600×300 | |
| Capacité de Max.load-bearing de table de travail (tasse y compris d'aspiration) | Kilogramme | 300 | |
| Max.distance de la surface de table pour axer le centre | millimètre | 540 | |
| Taille de roue | millimètre | 355× (15-40) ×127 | |
| Vitesse d'axe | (RPM/min) | 0-1800 | |
| Alimentation de Min.vertical de meule | millimètre | 0,001 | |
| Vitesse d'alimentation transversale de table de travail | (m/min) | 1~24 | |
| À travers le moteur servo avec le frein (w) | (w) | 1300 | |
| Avant et moteurs servo arrière | (w) | 850 | |
| Moteur affleurant | (Hp×p) | 1/5×2 | |
| Aspérité de spécimen traité | μm | Ra0.2 | |
| Fin de bande radiale d'axe | millimètre | ≤0.002 | |
| Fin de bande de visage d'axe | millimètre | ≤0.002 | |
| À travers (axe de Z) répétez placer l'exactitude | millimètre | ≤0.002 | |
| Répétition avant et arrière (d'axe des ordonnées) plaçant l'exactitude | millimètre | ≤0.002 | |
| Taille de machine (L×W×H) | millimètre | 2850×1800×2100 | |
| Poids net de machine | kilogramme | 3100 | |
| Poids brut de machine | kilogramme | 3800 | |
| Rail et vis de guide | ||
| Axe des abscisses : à gauche et à droite | Double rail de curseur de V | |
| Axe des y : avant et arrière | Double rail de curseur de V | |
| Axe de Z : en haut et en bas | Font de la planche à roulettes le type guide dur | |
| Diamètre/lancement de vis de boule | Y : Ф32mm/5mm Z : Ф32mm/5mm |
|
| Caractéristiques de moteur | ||
| Moteur d'axe | HXP | 5×4 |
| Moteur hydraulique | HXP | 2×4 |
| Moteur refroidi par l'huile | H*P | 1×2 |
| Moteur de réservoir d'eau | H*P | 1/5 |
Cette série peut également réaliser l'aspérité : Ra 0.08um
Points forts du produit
Fabricant en forme de selle allemand de machine de rectification superficielle de commande numérique par ordinateur de la qualité 3060CNC Lancement de produit La machine est principalement utilisée pour rectifier avec la circonférence de roue, en plus de l'avion, cannelure et étape de haute pr...
