3060 en forme de selle programmables de machine de meulage de surface métallique d'AHR AHD MSI
Détails du produit
| Nom de produit: | Machine en forme de selle de rectification superficielle de MNK-3060AHR/AHD/MSI | Taille de table de travail: | 600x300mm |
|---|---|---|---|
| Capacité de Max.load-bearing de table de travail (tasse y compris d'aspiration): | 350kg | Max.distance de la surface de table pour axer le centre : | 540mm |
| Taille de roue: | 355× (20-40) ×127 millimètre | Vitesse d'axe: | 1500rpm/50HZ |
| Aspérité de spécimen traité: | Μm Ra0.2 | Poids net de machine: | 3100kg |
| Mettre en évidence |
Machines programmables de rectification superficielle,Machines de rectification superficielle d'AHR,Machine de meulage de surface métallique de MSI |
||
Description du produit

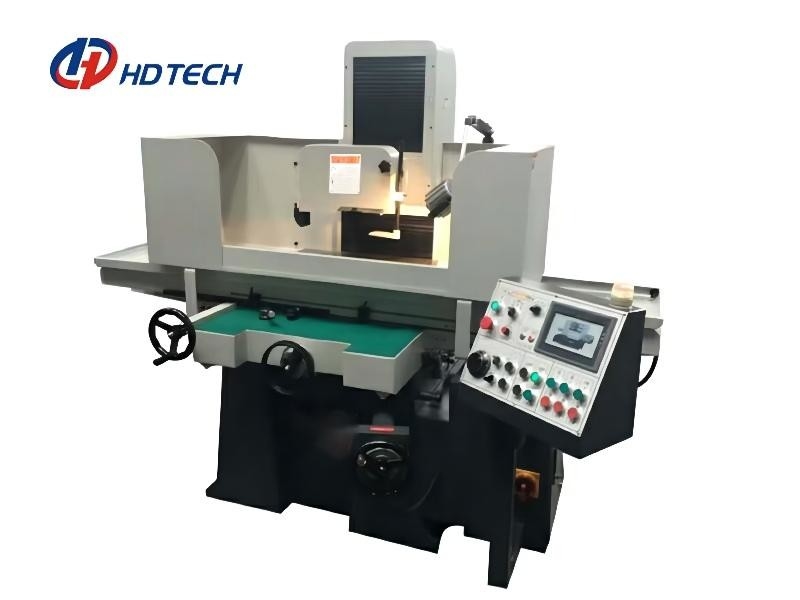

Machine en forme de selle programmable de rectification superficielle de MNK-3060AHR/AHD/MSI pour le métal
Lancement de produit
Il est particulièrement approprié aux parties ou aux outils de meulage avec la haute précision et la finition élevée, et a l'efficacité de meulage élevée. Approprié à traiter de divers pièces et moules de couteau.
Caractéristique principale
1. Ces axe horizontal à haute précision et broyeur rectangulaire de surface de table adopte la disposition d'une table croisée, la colonne et la tête de meulage sont compactes en structure, la sensibilité d'alimentation verticale est haute, et l'exactitude du rail de guide horizontal est garantie.
2. L'alimentation horizontale de la table de travail adopte des rails de curseur et est conduite par la pression d'huile, qui peut être obtenue. 3. Le mouvement longitudinal de la table de travail est commandé de deux manières. 1. type commun de contrôle de transmission et type servo de contrôle de transmission. La transmission commune ne peut pas être avec précision placée avant et après. Le servo peut réaliser le positionnement précis.
3. Le chef de meulage adopte l'incidence angulaire à haute précision de contact, qui a l'exactitude élevée de rigidité et de rotation.
4. La machine-outil adopte une couverture partiellement enfermée, qui peut complètement couvrir l'emplacement de travail entier, pour empêcher effectivement l'éclaboussement des classements de liquide réfrigérant et de fer, et peut être reliée à une aspiration de brume et à un dispositif de dépoussiérage.
| Article | Unité | MNK-3060AHR/AHD/MSI | |
| Secteur de table de fonctionnement | millimètre | 600×300 | |
| Secteur électromagnétique de mandrin | millimètre | 600×300 | |
| Capacité de Max.load-bearing de table de travail (tasse y compris d'aspiration) | Kilogramme | 350 | |
| Max.distance de la surface de table pour axer le centre | millimètre | 540 | |
| Taille de roue | millimètre | 355× (20-40) ×127 | |
| Vitesse d'axe | (RPM/min) | 50HZ | 1500 |
| Alimentation de Min.vertical de meule | millimètre | 0,001 | |
| Vitesse d'alimentation transversale de table de travail | (m/min) | 1~24 | |
| À travers le moteur servo (w) | (w) | 750 | |
| Avant d'AHD et moteur commun arrière Avant de MSI et moteur servo arrière |
(w) | Moteur servo 750 du moteur 80 ordinaires | |
| Moteur affleurant | (Hp×p) | 1/4×2 | |
| Aspérité de spécimen traité | μm | Ra0.2 | |
| Fin de bande radiale d'axe | millimètre | ≤0.002 | |
| Fin de bande de visage d'axe | millimètre | ≤0.002 | |
| À travers (axe de Z) répétez placer l'exactitude | millimètre | ≤0.002 | |
| Répétition avant et arrière (d'axe des ordonnées) plaçant l'exactitude | millimètre | AHD/MSI-0.01 | |
| Taille de machine (L×W×H) | millimètre | 2650×1800×2000 | |
| Poids net de machine | kilogramme | 3100 | |
| Poids brut de machine | kilogramme | 3850 | |
| Rail et vis de guide | ||
| Axe des abscisses : à gauche et à droite | Double rail de curseur de V | |
| Axe des y : avant et arrière | Double rail de curseur de V | |
| Axe de Z : en haut et en bas | Font de la planche à roulettes le type guide dur | |
| Diamètre/lancement de vis de boule | Y : Ф25mm/4mm Z : Ф40mm/5mm |
|
| Caractéristiques de moteur | ||
| Moteur d'axe | HXP | 5×4 |
| Moteur hydraulique | HXP | 2×4 |
| Moteur refroidi par l'huile | H*P | 1×2 |
| Moteur de réservoir d'eau | H*P | 1/4 |
