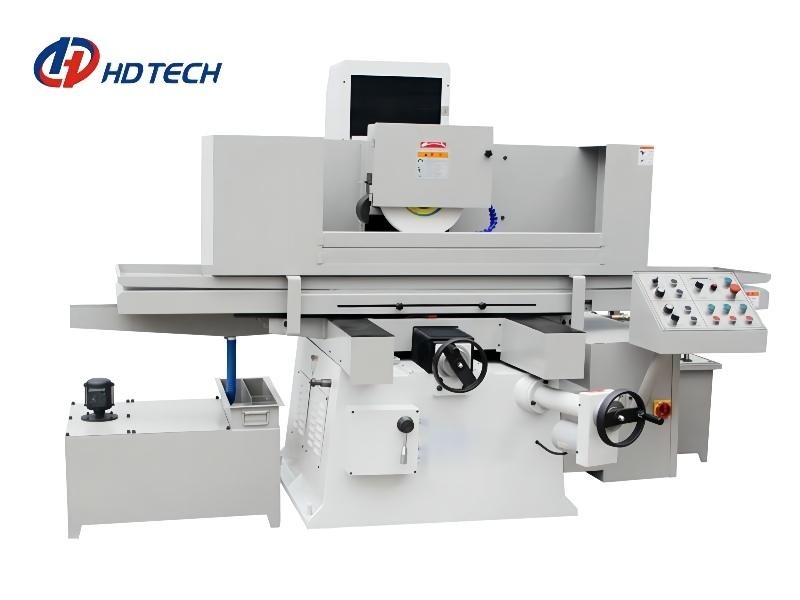

Le rectification superficielle horizontal usine 3570 AHD MSI 1500rpm 50HZ
Détails du produit
| Nom de produit: | Machine en forme de selle de rectification superficielle de MNK-3570AHD/MSI | Taille de table de travail: | 700x350mm |
|---|---|---|---|
| Capacité de Max.load-bearing de table de travail (tasse y compris d'aspiration): | 350kg | Max.distance de la surface de table pour axer le centre : | 620mm |
| Taille de roue: | 400× (20-40) ×127 millimètre | Vitesse d'axe: | 1500rpm/50HZ |
| Aspérité de spécimen traité: | Μm Ra0.2 | Poids net de machine: | 3500kg |
| Mettre en évidence |
machines du rectification superficielle 1500rpm,Machines du rectification superficielle 50HZ,Machine de meulage horizontale de MSI |
||
Description du produit
Machine en forme de selle programmable de rectification superficielle de MNK-3570AHD/MSI à vendre
Caractéristique principale
1. La disposition de la table de travail croisée est adoptée, la structure de la colonne et de la tête de meulage est compacte, la sensibilité d'alimentation verticale est haute, et l'exactitude du rail de guide horizontal est garantie.
2. L'alimentation horizontale de la table de travail adopte de doubles rails de curseur de V, conduits par la pression d'huile, qui peut obtenir une alimentation stable et continue, ainsi elle peut effectuer le meulage de haut-finition.
3. Le mouvement longitudinal de la table de travail est commandé de deux manières : 1. type ordinaire de contrôle de transmission et type servo de contrôle de transmission. La transmission ordinaire ne peut pas être avec précision placée avant et après, et le servo peut réaliser le positionnement précis.
4. Le chef de meulage adopte l'incidence angulaire à haute précision de contact, qui a l'exactitude élevée de rigidité et de rotation.
5. L'option de contrôle de machine-outil peut adopter le PLC japonais de Mitsubishi, la nouvelle génération de Taïwan et le système de contrôle allemand de Siemens, l'opération graphique de menu est simple, et le degré d'automation est haut.
| Article | Unité | MNK-3570AHD/MSI | |
| Secteur de table de fonctionnement | millimètre | 700×350 | |
| Secteur électromagnétique de mandrin | millimètre | 700×350 | |
| Capacité de Max.load-bearing de table de travail (tasse y compris d'aspiration) | Kilogramme | 350 | |
| Max.distance de la surface de table pour axer le centre | millimètre | 620 | |
| Taille de roue | millimètre | 400× (20-40) ×127 | |
| Vitesse d'axe | (RPM/min) | 50HZ | 1500 |
| Alimentation de Min.vertical de meule | millimètre | 0,001 | |
| Vitesse d'alimentation transversale de table de travail | (m/min) | 1~24 | |
| À travers le moteur servo (w) | (w) | 750 | |
| Avant d'AHD et moteur commun arrière Avant de MSI et moteur servo arrière |
(w) | Moteur servo 750 du moteur 80 ordinaires | |
| Moteur affleurant | (Hp×p) | 1/4×2 | |
| Aspérité de spécimen traité | μm | Ra0.2 | |
| Fin de bande radiale d'axe | millimètre | ≤0.002 | |
| Fin de bande de visage d'axe | millimètre | ≤0.002 | |
| À travers (axe de Z) répétez placer l'exactitude | millimètre | ≤0.002 | |
| Répétition avant et arrière (d'axe des ordonnées) plaçant l'exactitude | millimètre | ||
| Taille de machine (L×W×H) | millimètre | 2750×1800×2100 | |
| Poids net de machine | kilogramme | 3500 | |
| Poids brut de machine | kilogramme | 4450 | |
| Rail et vis de guide | ||
| Axe des abscisses : à gauche et à droite | Double rail de curseur de V | |
| Axe des y : avant et arrière | Double rail de curseur de V | |
| Axe de Z : en haut et en bas | Font de la planche à roulettes le type guide dur | |
| Diamètre/lancement de vis de boule | Y : Ф32mm/4mm Z : Ф40mm/5mm |
|
| Caractéristiques de moteur | ||
| Moteur d'axe | HXP | 7.5×4 |
| Moteur hydraulique | HXP | 4×6 |
| Moteur refroidi par l'huile | H*P | 1×2 |
| Moteur de réservoir d'eau | H*P | 1/4 |
Points forts du produit
Machine en forme de selle programmable de rectification superficielle de MNK-3570AHD/MSI à vendre Caractéristique principale 1. La disposition de la table de travail croisée est adoptée, la structure de la colonne et de la tête de meulage est compacte, la sensibilité d'alimentation verticale est ...
