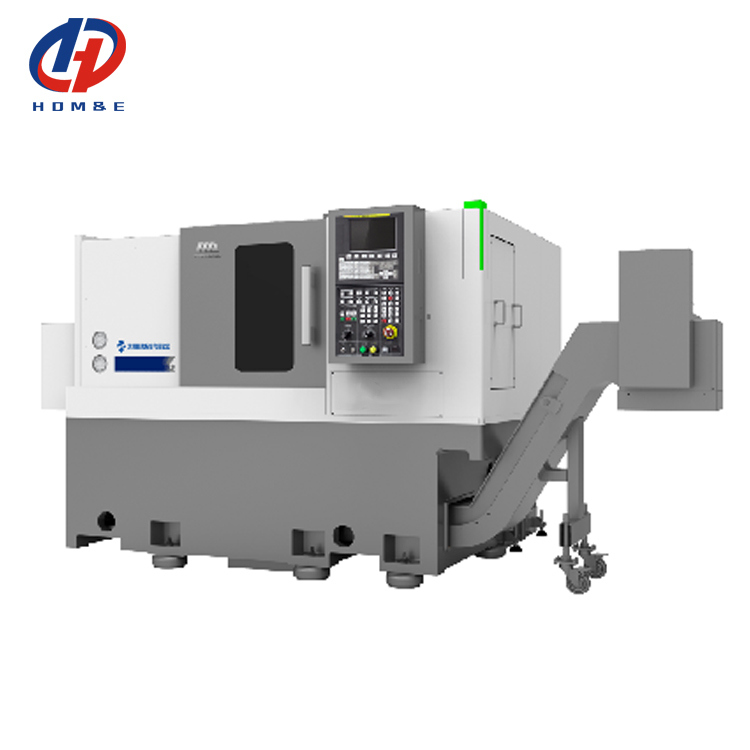

Tour à commande numérique à banc incliné pour le travail des métaux T1/500 TURN robuste

Tour à commande numérique à banc incliné pour le travail des métaux T1/500 TURN robuste

Tour à commande numérique à banc incliné T1/500

Le tour CNC à lit incliné lourd

Tours CNC pour le travail des métaux

Lieu d'origine:

La Chine

Nom de marque:

HD TECH

Certification:

ISO certification

Numéro de modèle:

T1/500

Nous contacter
Demandez un devis
Détails du produit
Nom du produit:
Tour oblique de commande numérique par ordinateur de lit
Max. la longueur de coupe:
500 mm
Diamètre de coupure maximal:
300 millimètres
Max. Swing Diameter au-dessus de glissière:
280 millimètres
Type de tête d'axe:
A2-6
Diamètre de trou d'axe:
ø65
Plage de vitesse de broche:
4500 tours/min
Puissance du moteur principal:
911/KW
De type courant de la tourelle:
8 postes d'outillage horizontaux
Conditions de paiement et d'expédition
Quantité de commande min
1 ensemble
Prix
Négociable
Détails d'emballage
Le cas en bois, tronc de bidon, l'autre emballage navigable
Délai de livraison
30-45 jours
Conditions de paiement
T/T,L/C,Western Union
Capacité d'approvisionnement
50 ensembles par mois
Description du produit

Tour à commande numérique à banc incliné pour le travail des métaux T1/500 TURN robuste 0

Description du produit:

SMTCL Lit horizontal incliné tour CNC HTC30Q Centre de tournage CNC Tour CNC de précision
Les tours CNC HTC-H/S de nouvelle génération sont optimisés grâce à un logiciel de conception et d'analyse professionnel.Ils ont de bonnes performances de coupe et peuvent répondre au traitement de diverses pièces rotatives.
HTC30H(Q) Le tour CNC occupe une petite surface et convient au traitement de haute précision de diverses pièces de petite taille, répondant efficacement au traitement des automobiles, des roulements, du matériel,industries médicales et autres.

Caractéristiques du produit:

1, haute précision

◆ Des roues à vis et à guides de haute précision
◆ Des roulements à fuseaux de haute précision
◆ Quantification des normes de procédé
◆ Réglateur de grille de haute précision
2, Haute efficacité
Application du code modulaire du système
◆ Configuration fonctionnelle complète, permettant
La production intellectuelle
◆ Tourelle de servo à haut rendement
◆ Fuseau de coupe hautement performant et lourd
3, Haute rigidité
◆ Lit en fonte de haute qualité, etc.
◆ Coffres-clés: une boîte de nuit à longue portée
◆ Fuseau à haute puissance et à couple élevé
◆ Tourelle d'outil à haute rigidité
Détails du produit:

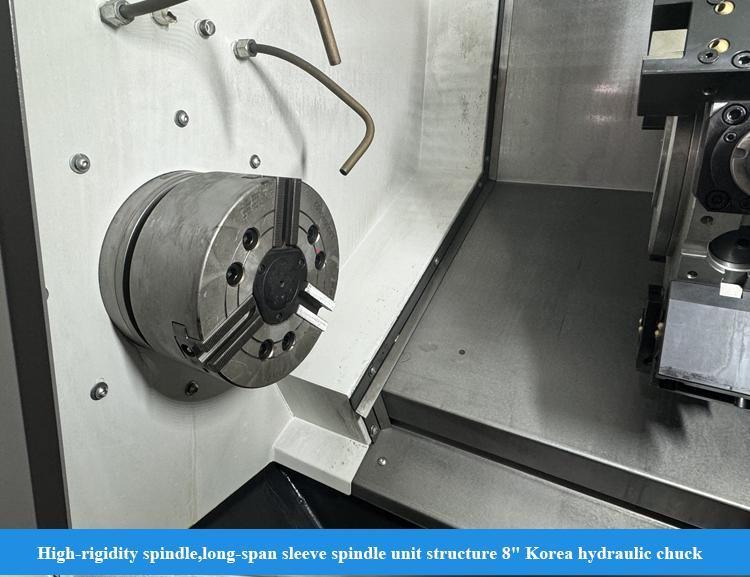

 Fuseau à haute rigidité
La structure de l'unité de fuseau à manches de grande portée utilise des roulements à rouleaux cylindriques à double rangée importés et des roulements à billes angulaires de contact pour le support composite,qui améliore la rigidité et le couple de la broche et atteint
excellents effets de coupe lourds de la broche.

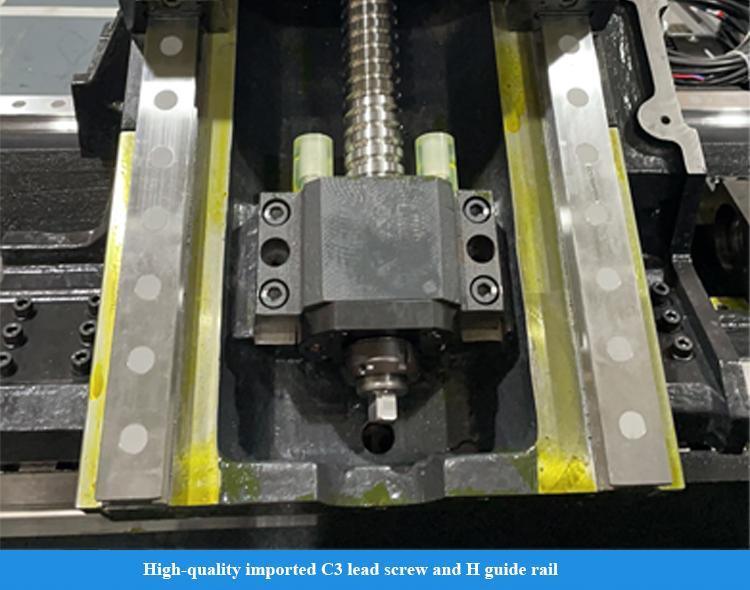

vis à bille de haute précision
Il utilise des vis de qualité supérieure importées de qualité C3 et des rails de guidage de qualité H, et est directement entraîné par un
la précision de fonctionnement.

Sillons anti-flexion
La portée du rail de guidage est raisonnablement agrandie, la structure du système de mouvement est optimisée et le corps principal de la selle de lit est
Conçus en forme d'arc pour assurer la rigidité globale des composants importants.

Vitesse de déplacement rapide: 30 m/min.
Le servo-moteur est directement relié à la vis à bille par un accouplement, réduisant les liaisons intermédiaires et obtenant
Les rails de guidage des axes X et Z adoptent des rails de guidage de roulement linéaires importés pour assurer une rigidité élevée, de bonnes performances dynamiques et une précision,augmenter la vitesse de fonctionnement et améliorer l'efficacité de la production.

Servo à queue partagée
Le coffre peut être déplacé de manière servo-alimentée en option, ce qui peut contrôler avec précision et régler de manière flexible le coffre
La vitesse de déplacement et la force de serrage de travail, en fonction des exigences de traitement, permettent au coussin de s'approcher rapidement de la pièce et de se resserrer sans choc,et peut fournir des informations en temps réel sur la position de serrage. améliorer
Il adopte un coussin de sortie divisé en partie supérieure et partie inférieure,facile à régler et à améliorer l'efficacité de la maintenance.

Structure prétensionnée double fixe
L'axe X développe une double structure de support fixe et utilise une vis préétendue pour compenser efficacement la déformation préétendue
Il coopère avec une structure d'étanchéité spéciale pour réduire l'élévation de température de la vis,
obtenant ainsi une grande précision et une grande précision de la stabilité d'alimentation des machines-outils

Porteur d'outil à servomoteur
Porteur d'outil servo-alimenté en option, structure d'axe C de haute précision et tête d'alimentation bidirectionnelle
- l'efficacité du tournage intégré,
Le secteur de l'exploitation minière et de l'exploitation minière

Porteur d'outil de refroidissement interne
Porteur d'outil de refroidissement interne en option et sortie d'eau du centre de l'outil réaliser un élimination efficace de la puce lors de l'usinage du trou intérieur et assurer la qualité de traitement

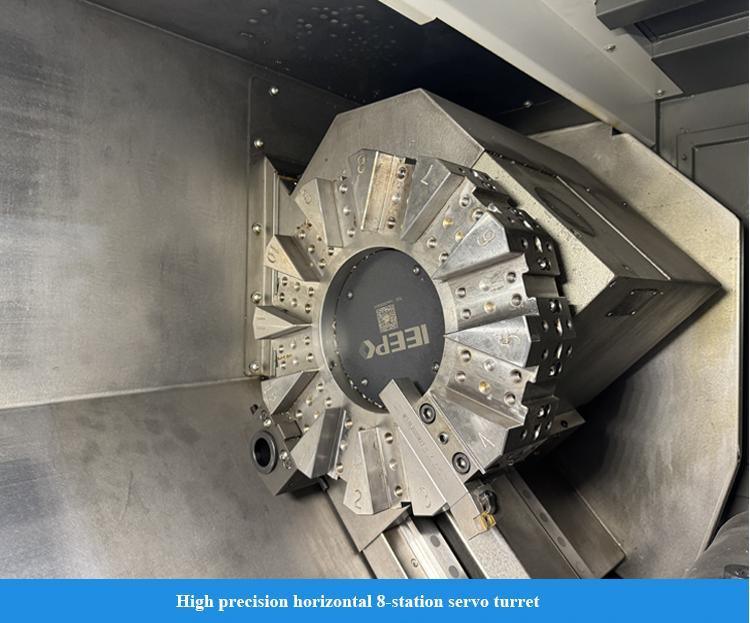

Porteur d'outil servo efficace
Le porte-outil servo est doté d'une vitesse d'indexation rapide, peut être indexé en continu et peut sélectionner l'outil le plus proche dans les deux sens.Il est très efficace et convient aux changements fréquents d'outil.
La tourelle d'outil entraîne la plaque dentaire mobile à l'intérieur du support d'outil à travers le réducteur pour réaliser l'indexation du disque de coupe.la plaque dentaire fixe et la plaque dentaire mobile sont verrouillées hydrauliquementLa structure interne est simple et les points de défaillance sont faibles.


Application dans le secteur industriel:

HTC30Q series CNC horizontal lathe is a small-size CNC product designed and manufactured toadapt to market demand on the basis of numerous years of technology accumulation and experience of ourfactory for production of CNC latheLa machine-outil présente des caractéristiques telles que son économie, son efficacité, son économie d'énergie, sa haute précision de positionnement et sa facilité d'entretien.et est le produit de premier choix pour le tournage des composants de petite taille des industries telles que les véhicules automobiles, matériel et électronique, etc.

Tour à commande numérique à banc incliné pour le travail des métaux T1/500 TURN robuste 1

Paramètres du produit:
Les postes
Unités
Le numéro de téléphone est le suivant:
Le numéro de téléphone est le numéro de téléphone de l'entreprise.
Max. Je coupe le dia.
mm
Φ160
Φ300
Longueur maximale de coupe
mm
160
500
Max. Passez le diable sur le lit.
mm
Φ420
Φ420
Max. balancer le dia. au-dessus du lit.
mm
Φ160
Φ280
Le moulin à rouleaux
Modèle de nez à broche
-
A2 à 5
A2 à 6
Disque intérieur du roulement avant.
mm
90
100
Conicité de la broche et taille du trou

1:20;Φ62
1:20;Φ70
Dia. du trou de broche Max.
mm
Φ56
Φ65
Max. Je vous laisse.
mm
Φ44
Φ50
Le dia de chuck standard.
pouces
6 pouces
8 pouces
Plage de vitesse de la broche
R/min
6000
4500
Le couple maximal de la broche
N.m.
72 ((1500 r/min)
180 ((576 r/min)
couple nominal de la broche
N.m.
86 ((1500 r/min)
110 ((769 r/min)
Puissance de sortie du moteur principal continue/30 min.
Le nombre de sièges
Le 11/13.2
Le 11 septembre
Axe X/Z
Vitesse de traversée rapide sur l'axe X
mm
30
30
Vitesse de traverse rapide sur l'axe Z
mm
30
30
Voyage par axe X
mm
145
160
Voyage par axe Z
mm
205
560

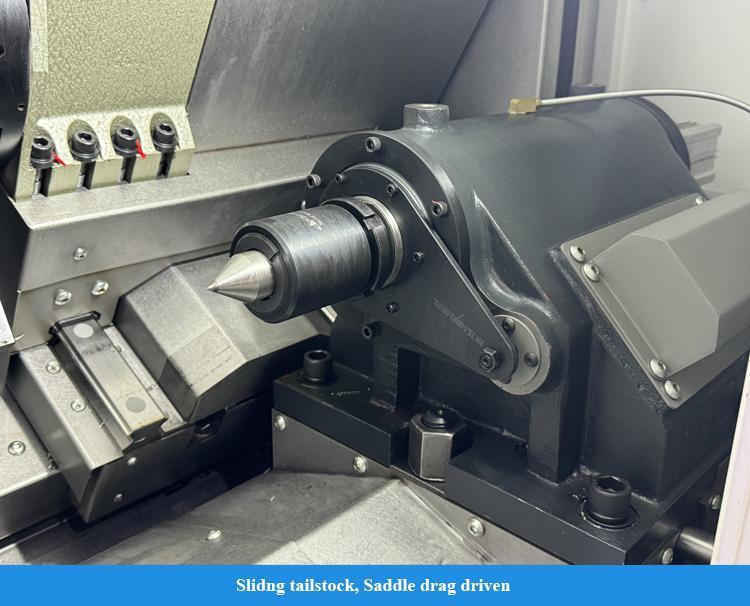

Le stock de queue
Voyage du stock de queue
mm
Je ne sais pas.
300
Méthode de conduite à la queue

Je ne sais pas.
Traînée de selle
Voyage en manche de la queue
mm
Je ne sais pas.
100
Le couvercle à manches.
mm
Je ne sais pas.
Φ100
Résistance à l'usure

Je ne sais pas.
MT- 5
Tourelle à outils
Forme de tourelle d'outil

tourelle à servo horizontale de 8 stations
tourelle à servo horizontale de 8 stations
Hauteur du centre
mm
63
80
Précision de réposition de la transposition du support d'outil
Je vous en prie.
± 16
± 16
Si vous pouviez choisir un outil à proximité
mm
- Oui, oui.
- Oui, oui.
Autres
Distance entre le centre de la broche et le sol
mm
926
936
Poids de la machine
en kg
2600
3500
Capacité totale d'alimentation électrique
KVA
23
23
Dimensions globales ((LxWxH)
mm
1830 × 1580 × 1650
2295 × 1680 × 1650
Configuration standard:

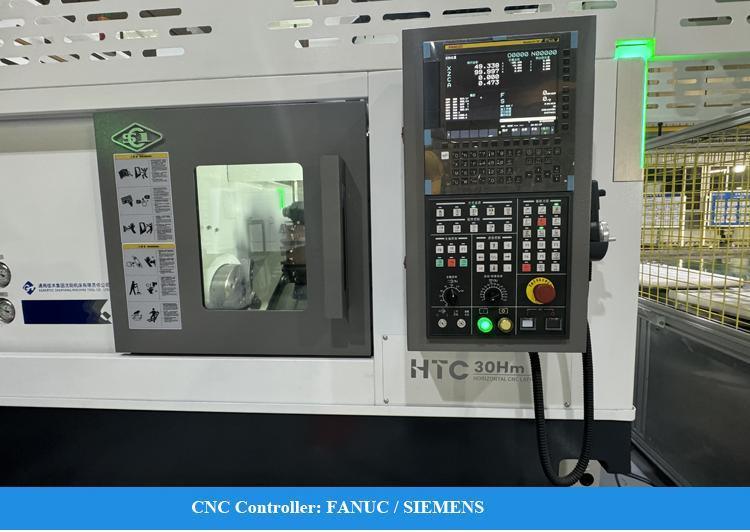

1Système FANUC-0i-TF Plus (5) (série H/S)
2Système GSK988TA (série Q)
3"Fuseau à manches"
4"Cylindre d'huile à chuck creux"
5Servo-outil de 8 stations
Configuration facultative:
1Système Siemens
2"Période de réglage de l'outil"
3Servo-outil à 12 stations
4, Mesure de la pièce
5Une voiture à outils électriques
6Collecteur de brouillard
7"Unité de décapage arrière"
8Détection des dommages des outils
9Une porte pneumatique.

Notre service:

Assurez-vous de recevoir une machine de haute qualité
1Toutes les pièces doivent être inspectées.

2- Plus de 100 contrôles de processus de production
3Plus de 200 points d'inspection
4. Traitement des échantillons de chaque machine
5. 72 heures d'essai avant la livraison
Pourquoi nous choisir?
◆ Un sens aigu de la qualité, les demandes des clients passent avant tout
◆ 30 ans d'histoire de R & D, l'entreprise a été fondée en 1993
◆ Fabricant de haute technologie doté de capacités de recherche et de conception
◆ Système d'approvisionnement stable et mature
◆ Jeunes vendeurs et ingénieurs actifs pour des services instantanés ((24 heures en ligne)
◆ Mise à niveau du mécanisme selon l'ergonomie et l'entretien facile
◆ Notre principe de conception des structures: entretien et installation faciles, faible coût d'entretien, n'affectant pas la production
À propos de nous:
Tour à commande numérique à banc incliné pour le travail des métaux T1/500 TURN robuste 2
Bienvenue à nous rendre visite!
Shanghai HD M&E Tech Co., Ltd est situé à Shanghai, en Chine. Nous sommes spécialisés dans le tour CNC, centre d'usinage vertical, centre d'usinage horizontal, centre d'usinage portique, centre d'usinage à cinq axes,machines de tournage et autres équipements CNCNous avons plus de 200 types de machines-outils. La qualité et la technologie des produits ont atteint le niveau avancé international.
Notre usine a plus de 80 ans d'histoire dans la fabrication de machines-outils.Ils ont été l'un des leaders de l'industrie chinoise de la machine-outil et la plus grande fabrication de machines-outils en ChineLes machines-outils couvrent l'automobile, l'aviation, les nouvelles énergies, les machines de construction, les navires, les vannes de pompes, les roulements, l'électronique 3C, les moules et d'autres industries.Nous prenons la mission de fournir les machines-outils avec une technologie de pointe, de haute qualité et un bon service à nos clients partout dans le monde!
Notre usine:
Tour à commande numérique à banc incliné pour le travail des métaux T1/500 TURN robuste 3

FAQ:

Q1. Êtes-vous une société commerciale ou une société de fabrication?

Nous sommes une société de fabrication.
Quels sont les principaux produits de votre entreprise?
Nous sommes spécialisés dans toutes sortes de machines, telles que le tour CNC, la fraiseuse CNC, le centre d'usinage vertical, le tour conventionnel, la machine de forage, la machine de forage radiale, etc.
Q3. Pouvez-vous fournir une machine personnalisée ou SPM (machine à usage spécial)?
Oui, nous fournissons des solutions CNC intelligentes pour nos clients afin d'accroître l'efficacité.
Q4: Quelles sont vos conditions de garantie?
Nous fournirons un remplacement pour les pièces qui se révèlent défectueuses pendant une période de 12 mois,
en commençant par la date du connaissement de la machine.
Quels sont les services?
Pr-sales:Solutions sur mesure, planification et conception;service individuel
Après-vente: 7 jours 24 heures de service en ligne, guidage à distance de l'installation, dockage avec le système logiciel du client
Q6: Pourquoi avoir choisi votre entreprise?
Les produits issus du développement, de la conception, de la fabrication et de l'assemblage de l'ensemble du processus de production sont:
Il s'agit d'un processus qui se déroule entre des usines disposant d'une chaîne de production complète, ce qui constitue votre garantie la plus fiable.
Q7: Votre entreprise peut-elle envoyer le personnel technique à notre entreprise et diriger nos travailleurs à l'étranger?
Nous pouvons fournir ce type de service. Lorsque les machines arrivent sur le site d'installation de l'acheteur, nous pouvons envoyer en temps opportun des ingénieurs mécaniques et électriques pour installer selon le calendrier de l'acheteur.Tout cela peut être cité et énuméré dans le contratLe vendeur coopérera avec l'acheteur pour s'occuper du visa et de la préparation de l'installation avant de partir à l'étranger.
Q8: Quelles sont les conditions de paiement?
T/T 30% de paiement initial lors de la commande, 70% de paiement du solde avant expédition.
