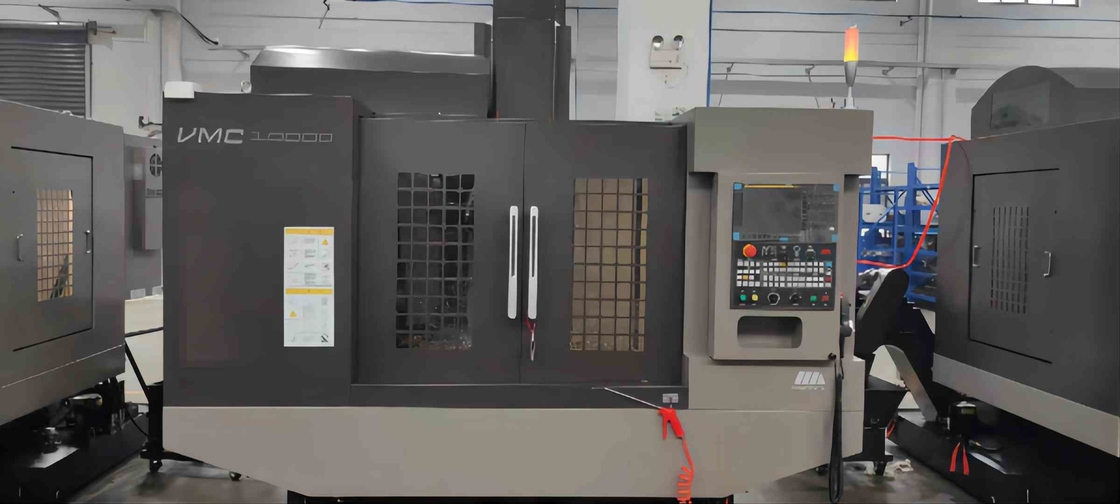

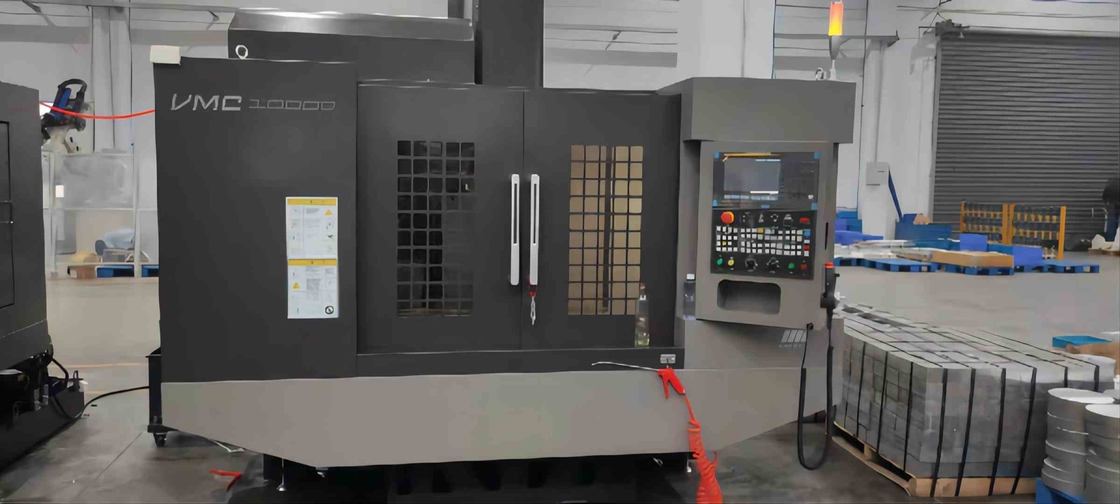

fraiseuse de commande numérique par ordinateur en métal vertical du centre d'usinage VMC1000Q 10000r/min de la commande numérique par ordinateur 11kW

Métal fonctionnant la fraiseuse de commande numérique par ordinateur/commande numérique par ordinateur verticale VMC1000Q de centre d'usinage

Disposition globale de machine-outil

Le centre d'usinage vertical de VMC1000Q adopte une disposition verticale de cadre et adopte une colonne en arête de poisson à fixer sur le lit. La poupée se déplace en haut et en bas le long de la colonne (direction de Z), le siège de glissement se déplace longitudinalement le long du lit (direction de Y), et la table se déplace le long du siège de glissement. Structure latérale de mouvement (X-direction).
Le lit, la table de travail, le siège de glissement, la colonne, la poupée et d'autres grandes pièces sont tout faits de matériaux de haute résistance de fonte, et la forme est technologie de sable de résine, et l'effort est soulagé par traitement de vieillissement et traitement de gâchage. Ces grandes pièces sont optimisées et conçues par le logiciel professionnel pour améliorer la rigidité et la stabilité des grandes pièces et de la machine entière, et pour supprimer effectivement la déformation et la vibration de la machine-outil provoquée par la force de coupure.

Paramètres techniques principaux :

Configuration standard :

TYPE système de FANUC OI-MF de (5)
Vitesse 10000rpm d'axe
Système de lubrification de automatique-alimentation de centralisation
Chandelle d'axe : 7/24 BT40
ATC à disque 24 de magazine d'outil
Voie de guidage linéaire sur la voie de guidage gyroscopique, de THK /HIWIN et la vis sans fin
Ébrèchement du système liquide
échangeur de la Frais-chaleur
Lampe fonctionnante
Système liquide de liquide réfrigérant
10,4 » écrans
Pistolet pneumatique
lampe d'alarme de Trois-couleur
Roue de main
Chariot à puce
Pleine couverture de protection (sans côté supérieur)
Protections de base et boulons réglables

Note importante :
1. Veuillez confirmer votre tension locale avec notre personnel de vente avant la commande.
2. Dites-svp nous que votre condition de la machine, ou de vous peut également nous envoyer les produits dessinant, notre ingénieur peut aider à choisir le meilleur modèle pour vous.

Avantages de structure :

Structure simple et excellente représentation

Une vis sans fin : pré-dessiné

La vis sans fin gyroscopique adopte la méthode d'installation de deux extrémités fixes, et avec la vis de boule de haute précision du grand diamètre 40, la meilleure réponse de vitesse et l'exactitude de positionnement peuvent être obtenues par traitement de pré-étirage.

Rail de guide de B : rouleau

Le rail de guide linéaire de rouleau est choisi pour que trois haches augmentent la portance et pour augmentent la rigidité et la fiabilité globales de la machine-outil. Le guide linéaire a la petite vibration à la grande vitesse et non au rampement à vitesse réduite d'assurer l'exactitude d'usinage.

Axe de C : 10000 T/MN

Axe à grande vitesse de 10000 t/mn, soutenant les incidences P4 spéciales importées, avec la haute précision, rigidité élevée ; L'axe principal a passé l'essai de correction d'équilibre dynamique avant de quitter l'usine.

Poupée de D : rigidité élevée

La conception élevée de boîte d'axe de structure de rigidité, améliorent la résistance de coupure de la machine-outil et réduire effectivement la vibration de l'axe, pour assurer l'exactitude d'usinage et la finition extérieure des pièces.

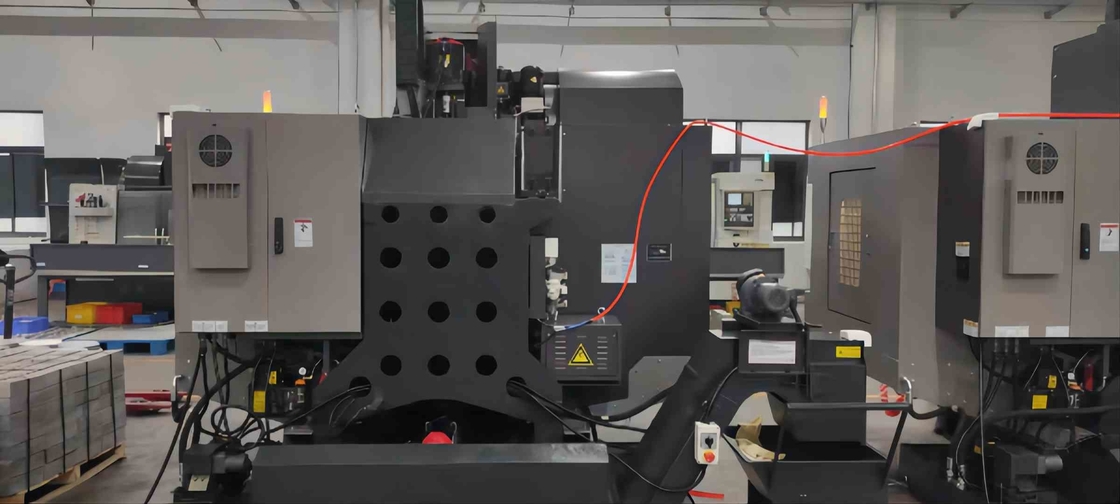

Pilier d'E : type en arête de poisson

Le type « humain » classique structure, solide et stable, maintiennent effectivement la stabilité de traitement et la capacité porteuse au déplacement à grande vitesse.

Lit de F : grande pente

Grand lit d'angle d'inclinaison, favoriser effectivement le retrait des débris. L'intérieur du lit adopte la conception en forme de boîte de structure, qui est forte et fiable, effectivement améliorant la rigidité et la stabilité du produit.

FAQ

Q1.How pour envoyer mon enquête ?
Vous pouvez nous contacter par l'email, appel téléphonique, le message (ce qui est APPLI, nous causons, Skype).

Q2. combien de temps est-ce que je peux obtenir le retour après enquête ?
Nous vous répondrons d'ici 3 heures dans le jour ouvrable.

Temps de Q3.Delivery
L'ordre de machines prend pendant 30-45 jours après que le paiement de dépôt a reçu. Svp ventes d'enquête.

Q4.What est le paquet ? Est-il approprié à l'expédition ?
La machine sera emballée par la caisse en bois exportée par norme. Elle est beaucoup forte pour le transport d'outre-mer.

Terme de Q5.Payment
30% T/T comme acompte, équilibre 70% par T/T avant la livraison. Si d'autres des conditions de paiement, nous peuvent discuter les détails. Accueil aux ventes d'enquête.

Q6. de quelle longueur la garantie est-elle pour des machines ?
La garantie de machines est 12 mois après que reçoivent des marchandises. dans le temps de garantie, nous pouvons fournir de nouvelles pièces libres pour le changement.
