800 - le rectification superficielle de la commande numérique par ordinateur 3600rpm usine MNK 2560 en forme de selle

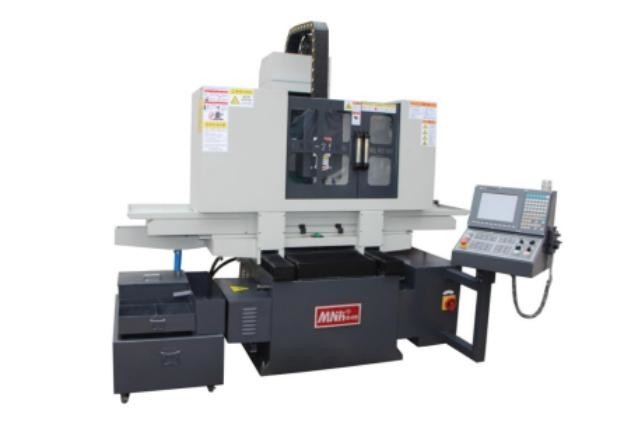

Haute machine en forme de selle de rectification superficielle de commande numérique par ordinateur de la performance MNK-2560

I. Disposition globale de l'équipement

1. Machine-outil en forme de selle

2. Le refroidissement de meule du support de meule est indépendant par le système de refroidissement, il y a un bec de liquide réfrigérant sur chaque meule, l'écoulement de liquide réfrigérant de chaque meule n'est pas moins de 100 l/min. Un réservoir d'eau indépendant de refroidissement est fourni à une extrémité de l'équipement.

3. À une extrémité du lit de machine, il y a un réservoir de lubrification indépendant de contrôle, qui peut sans interruption humidifier le rail de guide de la table de travail.

Les caractéristiques mécaniques principales de structure de la machine-outil

1. La pièce principale de structure est faite de fonte grise HT250 qui a la bonne force, la résistance à l'usure et la représentation de résistance et bonne thermique de vibration de réduction. La disposition raisonnable interne, augmentent la rigidité ;

2. La machine est utilisée pour l'avion rectifiant, utilisant le fixage électromagnétique principal moyen de mandrin ;

3. Le chef de meulage de la machine-outil adopte la structure horizontale.

4. À gauche et à droite (axe des abscisses) adopte la grands vis et rouleau de boule de l'avance C3 le rail de guide que linéaire a directement relié la structure, le moteur servo conduit le mouvement d'échange à gauche et à droite rapide et régulier, avec 3232 grandes vitesses de transmission de vis sans fin, positionnement répété élevé ;

5. Avant et arrière (axe des ordonnées) adopte la structure reliée linéaire de rail de guide de rouleau de vis de boule de la classe C3 et de classe de P, conduite par la vis de boule de moteur servo par les voies de guidage linéaires pour faire des mouvements d'échange stables avant et après ;

6. L'axe adopte le convertisseur de fréquence puissant de l'axe PF120 pour commander le moteur d'axe fonctionnant à la ligne vitesse constante.

7. Adoptez le système de nouvelle génération ou le système de contrôle de Siemens, affichage d'affichage à cristaux liquides de 10 pouces, et équipé du boîtier de commande tenu dans la main ; La machine adopte le stylo de diamant pour habiller automatiquement la meule. Habillage automatique de meule et fonction de compensation pour maintenir la cohérence de la taille de meulage ;

8. Le supérieur et le inférieur (axe de Z) adopte la vis de boule du niveau C3 et le rail de guide dur ont directement relié la structure, conduite par le moteur servo, de positionnement avantages élevé de rigidité et de répétition et autres précis ;

9. La couverture extérieure de la machine-outil adopte la structure d'ouverture de porte de facturation de non-calibrage. Une fenêtre d'entretien est ouverte du côté droit pour faciliter l'installation du cylindre et pour nettoyer la surface de l'outillage. Un dispositif d'aspiration d'air est fait au-dessus de la couverture extérieure pour faciliter l'installation du dispositif centralisé de tuyau de la poussière pour jouer un bon effet antipoussière.

10. Le habillage de meule est un mode d'habillage à point fixe contrôlé par le système, qui peut améliorer la vitesse d'habillage de la nouvelle meule.
