Grande poutre mobile gyroscopique résistante de fraiseuse de portique de commande numérique par ordinateur

Nom de la marque: HD M&E
Numéro de modèle: TXK20-2 TXK20-3
Lieu d'origine: La Chine
Attestation: ISO certification
Quantité minimum de commande: 1 ensemble
Capacité d'approvisionnement: 20 ensembles par mois

Détails du produit


Nom du produit: TXK20-2 TXK20-3 Grande fraiseuse à portique à poutre mobile CNC Distance centrale du rail de guide: 700/800mm
Longueur de usinage maximum: 3 à 6 000 mm Largeur d'usinage maximale: 1600-2000 millimètres
Hauteur maximale d'usinage: 1200/1500 millimètre Longueur de table de travail: 3000-6000 millimètres
Largeur de table de travail: Pour les véhicules à moteur Poids maximum d'objet: 6/7/8/9/10t
Vitesse de mouvement de table de travail: 30-4000 mm/min, réglable stepless Puissance du moteur principal: 5,5/7,5/11kw
Mettre en évidence

Fraiseuse portique mobile de poutre de grand

,

Fraiseuse de portique gyroscopique

,

Fraiseuse résistante de commande numérique par ordinateur de poutre mobile

Description du produit

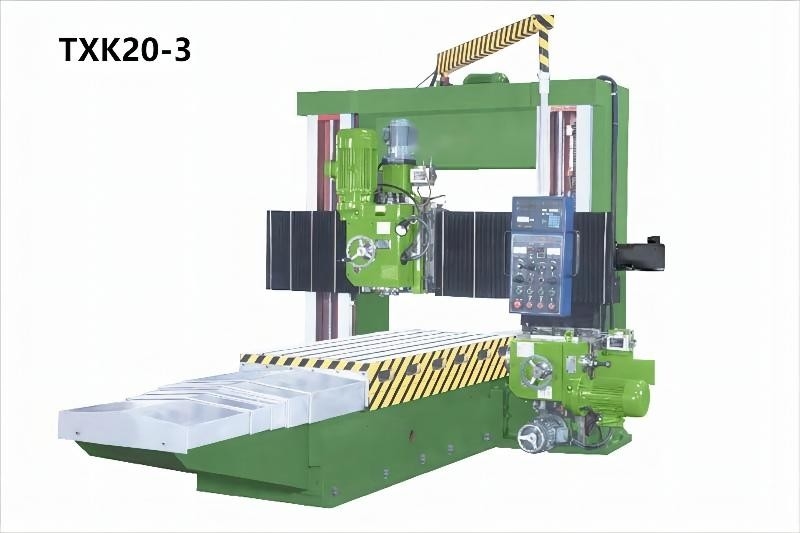

Fraiseuse de TXK20-2 TXK20-3 de grand de commande numérique par ordinateur portique mobile résistant de poutre



1. La fraiseuse de poutre mobile de portique de commande numérique par ordinateur de la série TXK20 est une nouvelle génération des machines-outils de usinage de commande numérique par ordinateur de précision, appropriée à l'outil au carbure en acier à grande vitesse sur le métal ferreux, le métal non ferreux et la partie du traitement de matériel non métallique de l'objet. Peut compléter le plan, la surface de ciel et terre, la surface inclinée, le côté, la classe de cannelure, le sondage, le perçage et d'autres processus du processus le fraisage.

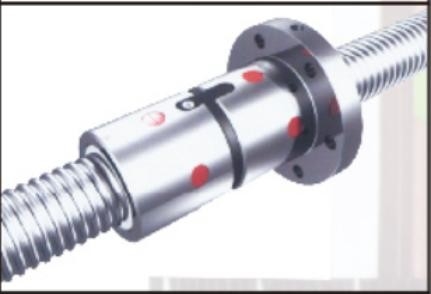

2. Mode de transmission de table de travail : commande de vis de boule d'établi, conduite par le système de servo à C.A. pour réaliser l'ajustement stepless de la vitesse fonctionnante et du positionnement, et pour répéter placer l'exactitude



3. Verrouillage de poutre : La poutre de la série TXK20 est mécaniquement automatiquement verrouillée et réalise le contrôle à chaînes avec le levage de poutre.



4. La commande biaxiale de vis de boule de la tête de fraisage combiné est conduite par un système de servo à C.A. pour réaliser l'ajustement stepless de la vitesse fonctionnante et du positionnement, et l'exactitude du positionnement répété



5. La quantité de fraisage de fraisage latérale d'alimentation de tête est réglable stepless.



6. Toutes les machines-outils sont moulées, traité, réuni par notre société. Les matériaux de moulage sont fonte de la qualité HT250, tout par thermique, vibration et traitement secondaire de temps, pour éliminer entièrement l'effort interne du bâti. Le corps de lit, la colonne et le rail de guide de poutre ont été extinction audio superbe.



Paramètres techniques principaux



Caractéristiques de machine TXK20-0 TXK20-1 TXK20-2 TXK20-3
Distance centrale du rail de guide millimètre 500 600 700 800
Longueur de usinage maximum millimètre 3000-4000 3000-6000 3000-6000 3000-6000
Largeur de usinage maximum millimètre 1000-1300 1300-1600 1600-2000 1600-2000
Hauteur de usinage maximum millimètre 800 1000,1200 1200 1200, 1500
Longueur de table de travail millimètre 3000-4000 3000-6000 3000-6000 3000-6000
Largeur de table de travail millimètre 800/900 1100/1300 1400/1600 1400/1600
Poids maximum d'objet t 3,4 5,6,8 6, 7,9 7, 8, 10
Vitesse de mouvement de table de travail mm/min 30-4000 réglables stepless 30-4000 réglables stepless 30-4000 réglables stepless 30-4000 réglables stepless
Puissance de moteur principal kilowatt 3,7 5,5, 7,5 5,5, 7,5 5,5, 7,5, 11
Puissance d'axe kilowatt 7,5 7,5 7,5 7,5
Poids de machine t 13-16 15-25 20-32 23-36

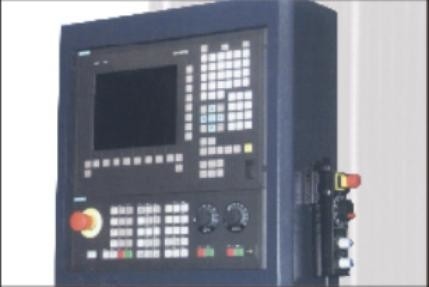

Système de commande numérique par ordinateur

Siemens/KND

Siemens/KND

Siemens/KND

Siemens/KND

Affichage numérique   Facultatif Facultatif Facultatif Facultatif








































Caractéristiques de machine TXK20-4 TXK20-5 TXK20-6
Distance centrale du rail de guide millimètre 900 1000 1200
Longueur de usinage maximum millimètre 3000-4000 3000-4000 3000-4000
Largeur de usinage maximum millimètre 2000-2500 2000-2500 2000-2500
Hauteur de usinage maximum millimètre 1500 1500 1500, 1800
Longueur de table de travail millimètre 3000-4000 3000-4000 3000-4000
Largeur de table de travail millimètre 1600/2200 1600/2200 1600/2200
Poids maximum d'objet t 8,9 10,11 10,12
Vitesse de mouvement de table de travail mm/min 30-4000 réglables stepless 30-4000 réglables stepless 30-4000 réglables stepless
Puissance de moteur principal kilowatt 13 15 18,5
Puissance d'axe kilowatt 11 15 15
Poids de machine t 29-36 35-43 41-53
Système de commande numérique par ordinateur   Siemens/KND

Siemens/KND

Siemens/KND

Affichage numérique   Facultatif Facultatif Facultatif





Configurations standard

 tête 1.One de fraisage verticale (commande numérique par ordinateur gyroscopique)

 2. Une tête de fraisage de côté (facultative entre gauche et droit)

 bouclier du plat 3.Steel du corps de lit

 4.Bebar, type bouclier d'organe de colonne



Attachements spéciaux

 tête de fraisage d'angle de 1,90 degrés

 2. Serrure pneumatique d'outil

 volant de commande de palpitation d'arrangement de l'outil 3.Microelectronic



FAQ

a : Comment est-ce que je peux choisir les machines les plus appropriées ?
: Veuillez me dire vos caractéristiques, nous pouvons choisir le meilleur modèle pour vous, ou vous pouvez choisir You modèle précis pouvez également nous envoyer les produits dessinant, nous choisirez les machines les plus appropriées pour vous.



b : Quels sont vos produits principaux de votre société ?
: Nous nous sommes spécialisés dans toutes sortes de machines, telles que la machine de tour de commande numérique par ordinateur, fraiseuse de commande numérique par ordinateur, centre d'usinage vertical, machines de tour, foreuse, foreuse radiale, machine sciante, machine de Shaper et ainsi de suite.



c. Quels sont vos termes commerciaux ?
: FOB, CFR et CAF tous acceptables.



d : Quelles sont les conditions de paiement ?
: T/T, paiement initial de 30% quand ordre, paiement d'équilibre de 70% avant expédition ;



e : Quel est le MOQ ?
: 1 ensemble.



Nous voulons savoir :

a.What est votre tension industrielle ?
b.We vous suggèrent fortement pour nous indiquer la taille, matériel de votre objet pour notre évaluation, si possible, améliorent pour nous envoyer le dessin d'objet, de sorte que nous puissions vous recommander le modèle le plus approprié !
le prix CAF du besoin de c.If, nous indiquent svp avec bonté le port de destination.
