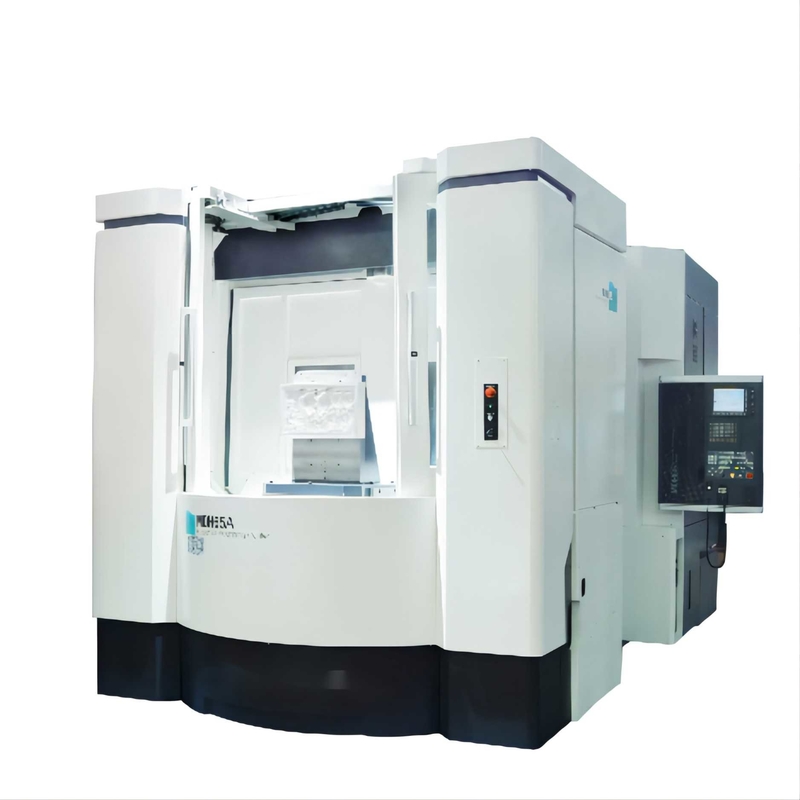

Name: Centres d'usinage horizontaux à grande vitesse Tableau simple de 630 x de 630mm MDH65A
Brand: Shanghai HD M&E Tech Co., Ltd.
SKU: MDH65A
Availability: InStock

Maison > produits > Centres d'usinage horizontaux >

Centres d'usinage horizontaux à grande vitesse Tableau simple de 630 x de 630mm MDH65A

Centres d'usinage horizontaux de MDH65A

Centre d'usinage horizontal de 630 x de 630mm

Centres d'usinage à grande vitesse de MDH65A

Lieu d'origine:

La Chine

Certification:

ISO certification

Numéro de modèle:

MDH65A

Nous contacter

Demandez un devis

Centres d'usinage horizontaux à grande vitesse Tableau simple de 630 x de 630mm MDH65A

Détails du produit

Nom de produit:

Centre d'usinage horizontal de table simple de MDH65A

Taille de table de travail:

630×630 millimètre

No. de palette:

table simple

Charge de Max.table:

1300kg

Distance de la surface de table pour axer le centre:

80-980mm

Distance du nez d'axe à ajourner:

200~1100mm

Voyage de X/Y/Z:

1050/900/900 millimètre

L×W×H:

5100*3342*3350mm

Conditions de paiement et d'expédition

Quantité de commande min

1 ensemble

Prix

Négociable

Détails d'emballage

Le cas en bois, tronc de bidon, l'autre emballage navigable

Délai de livraison

60days

Conditions de paiement

T/T, L/C, Western Union

Capacité d'approvisionnement

20 ensembles par mois

PRODUITS CONNEXES

Vidéo

HMC80Q Métal 3 axes centre d'usinage horizontal fraisage de forage de forage

Obtenez le meilleur prix

Vidéo

Centre d'usinage horizontal à 5 axes HMC63Q Centre de tournage CNC de haute précision

Obtenez le meilleur prix

Vidéo

Centre d'usinage horizontal à charge lourde HMC 100Q Centre de tournage Centre d'usinage

Obtenez le meilleur prix

Vidéo

Palette résistante horizontale de double des centres d'usinage MDH 50PS de commande numérique par ordinateur

Obtenez le meilleur prix

Nous contacter

+8613916455787

sales@huidijd.com

86-021-61195255

Contactez-nous maintenant

Description du produit

Centre d'usinage horizontal de table simple ultra-rapide à haute précision de MDH65A

Caractéristiques du produit

Haute précision

Les vis de la machine-outil toutes de z de X, de Y, et adoptent la technologie de refroidissement creuse avancée, qui commande effectivement les problèmes de la chaleur et de déformation pendant le mouvement de usinage de la machine-outil, et améliorent l'exactitude d'usinage de la machine-outil. En outre, la machine-outil a la fonction de compensation de température est équipée des éléments de détection de la température en position principale du corps de machine pour réaliser la haute précision de la machine-outil en analysant et en compensant la position de la coordonnée par le système de contrôle numérique.

Grande vitesse

L'axe de machine-outil adopte une structure électrique d'axe, avec une vitesse maximale de 12000rpm et d'une transmission à deux vitesses interne, qui peuvent répondre aux exigences de l'usinage ultra-rapide tout en répondant aux exigences de la coupe à vitesse réduite. Les guides de z de X, de Y, et adoptent les guides de roulement linéaires de haut-rigidité avec une vitesse rapide de 45m/min. Le manipulateur de la machine-outil détache l'axe et broche l'outil par la tringlerie de came pour réaliser le changement rapide d'outil (temps de changement d'outil : 2.5seconds) pendant le processus de changement d'outil. Le processus entier de l'échange d'établi utilise également deux ensembles de cames pour se déplacer sans interruption pour réaliser l'échange rapide (temps d'échange : 12,5 secondes).

Rigidité élevée

La pièce principale de la machine-outil est faite de bâtis à haute teneur en phosphore de sable de résine, le corps de lit est un bâti intégral, et la colonne, la table de glissement, et le mouvement de table de travail là-dessus. La table d'échange et le manipulateur de magazine d'outil sont fixés sur le corps de lit pour assurer la rigidité globale de la machine-outil. En outre, la structure de la machine-outil est une analyse par éléments finis traversante plus raisonnable pendant le processus de conception.

Configurations standard	Configurations facultatives
• Axe interne à deux vitesses de transmission	•Plaque tournante LUMINEUSE de commande numérique par ordinateur
• Système de refroidissement de cavité de vis	• Pulvérisez le refroidissement
•Système automatique de changement d'outil	•Dispositif de refroidissement à haute pression
• Convoyeur de puce de vis (les deux côtés)	• Dispositif de refroidissement d'axe
•Système de lubrification automatique (axe)	•Dispositif de contrôle thermostatique d'armoire électrique
• Tapement rigide	• Convoyeur de puce de levage
•Échangeur de chaleur électrique d'armoire	•Dirigeant discordant
• Dispositif de refroidissement d'axe	•Dispositif automatique de la puissance- M30
•Dispositif de couverture fermé
• Système de transmission des données RS-232

Paramètres techniques principaux

Modèle de produit	Unité	MDH65	MDH65A	MDH80S
Taille de table de travail (L*W)	millimètre	630X630	630X630	800X800
Palette de No.of		2	Table simple	2
Type de Tableau		Le service informatique choisissent : LUMINEUX
Indexation de Tableau		INFORMATIQUE (1° X360°) LUMINEUX (0.001° X360°)
Tableau indexant le temps	S	1,7 (90°)
Temps changeant de palette	S	12	—	12
Charge maximale de table	Kilogramme	1300
Voyage de X/Y/Z-axis	millimètre	1050/900/900		1050/900/800
Type de manière de guide d'axe de X/Y/Z		Voie de guidage linéaire de rouleau
Distance de la surface de table pour axer le centre	millimètre	80-980
Distance du nez d'axe à ajourner	millimètre	200-1100		300-1100
Traversée rapide d'axe de X/Y/Z	m/min	54
Coupure du taux d'entrée		1-20000
Chandelle d'axe		No.50 (7h24)
Vitesse maximum d'axe	T/MN	8000 (axe de moteur) Choisissez : 12000 (axe de moteur) Choisissez : 6000 (réducteur de transmission)
Puissance de moteur d'axe (Minute Continueous/30)	kilowatt	8000rpm : 18.5/22 12000rpm : 25/30 6000rpm : 22/26
Capacité de magazine d'outil	T	40 (choisissez : 60/80/120)
Type de jambe d'outil		BT50
Longueur maximale d'outil	millimètre	500
Poids maximal d'outil	Kilogramme	25
Diamètre maximal d'outil (w/oadjacenttools)	millimètre	Ø115 (Ø270)
Usinez le temps changeant (les TTT)		2
Axe de X/Y/Z plaçant l'exactitude		0,01
Exactitude de répétabilité d'axe de X/Y/Z		0,006
Contrôleur de commande numérique par ordinateur		FANUC 3li
Dimensions de machine (LXWXH)	millimètre	5145X3342X3355	5100X3342X3350	5145X3342X3350
Poids de machine	Kilogramme	18000	16500	18000

Échantillon d'objet
