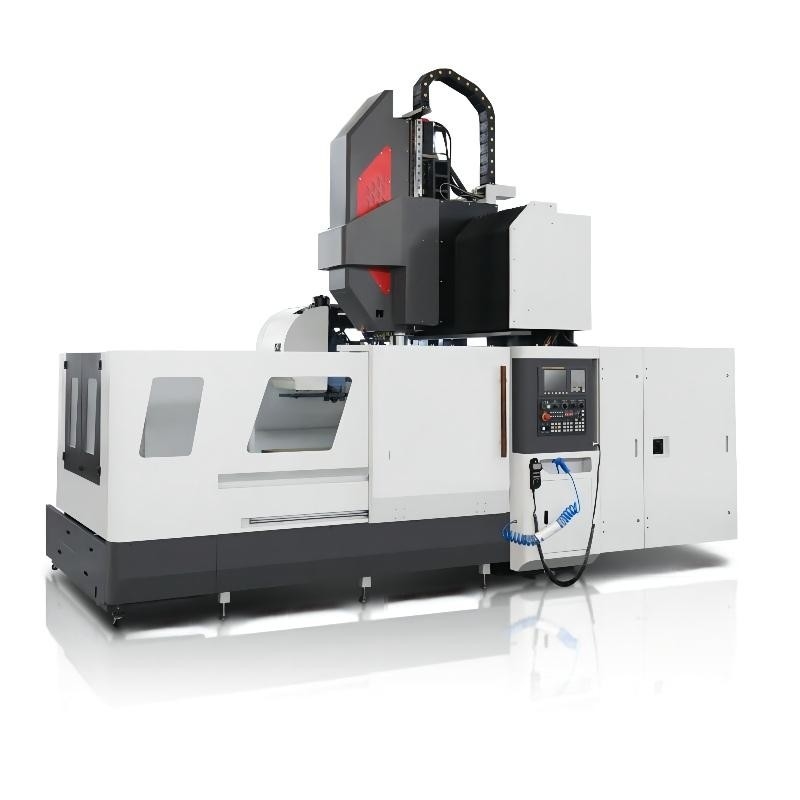

Colonne SP1830F 6000rpm de centre d'usinage de portique de haute précision double

Ce centre d'usinage SP-1830F de double colonne, basé sur les conditions de conception traditionnelles de la rigidité élevée, structure symétrique et stabilité forte, il adopte le concept de construction avancé de la rigidité dynamique, en attendant optimisant les pièces mobiles. Comporté par grand couple et réponse rapide, c'est le premier choix pour le secteur de usinage qui couvre largement comme l'automobile, le moule, aérospatial, militaire et matériel.

1. Rigidité élevée et exactitude fiable.

Les composants principaux tels que la base, la table de travail, la colonne, la poutre, la base mobile et la selle toutes sont moulés avec le sable de première qualité de résine tandis que faits par la fonte grise de haute qualité. La contrainte résiduelle est libérée par le traitement thermique complet. D'ailleurs, avec des quantités bien distribuées de renforcez les nervures, la machine est garanti avec la force, la rigidité et la stabilité. X, axes des ordonnées s'appliquent avec les voies de guidage linéaires de rouleau de charge lourde, décrites par rigidité élevée et bonne exactitude dynamique. La pièce de transmission sur chacune des trois haches sont installées avec rectifier de doubles vis de boule d'écrou du grand diamètre, qui est caractérisé par la structure compacte, la précision mobile et haute douce. Le défenseur des vis de boule sont appliqués avec l'incidence taiwanaise de haute qualité de marque. Les les deux extrémités pré-sont étirées, qui diminuent la perte d'exactitude pendant l'extension thermique. Ces deux pièces composent le système de transmission mécanique stabilisé et fort. La poutre est conçue de la construction faite un pas, ainsi de la grande envergure de section transversale et de voie de guidage, raccourcie distance de centre d'axe à la voie de guidage, plus petite au-dessus du couple de tour, toute la garantie la bonne structure rigide. La marque taiwanaise, axe spécialisé pour le centre d'usinage de double colonne, elle est lubrifiée par la graisse, qui assure l'axe avec la lubrification fixe et constante. En attendant elle sauve le service de maintenance. Axez le fixage et ONU-maintenant est adopté avec le type hydraulique, qui est plus approprié au grand couple coupant avec le bas taux de défaut. Le commutateur d'outil est situé dans le côté gauche de la colonne, de 24T à disque.

2. réponse de grande précision et et dynamique.
L'avant d'axe est installé avec 4 groupes d'incidences φ90, alors qu'à la fin il s'applique avec le roulement à rouleaux, qui permet l'axe non seulement avec la rigidité élevée mais également avec l'exactitude rotatoire élevée. La transmission de moteur d'axe est obtenue par la liaison directe de l'unité d'axe et de l'accouplement élevé de rigidité. Ici, pour l'accouplement nous employons la marque allemande célèbre MAYR. Ce qui assure une meilleures vitesse de réponse d'orientation d'usinage et qualité et exactitude de surface. Les voies de guidage linéaires X de rouleau et des axes des ordonnées sont décrits par la charge initiale de grande précision et grande, avec le coefficient de friction seulement de 0,002. Ce qui diminue fortement le rampement de machine. Les moteurs de transmission sur trois haches sont directement reliés au réducteur de vitesse de STOBER, qui améliore l'exactitude de alimentation de transmission et assure également le couple de coupure. L'axe de Z est conçu du double cylindre équilibré hydraulique, dont la réponse dynamique est beaucoup plus tôt. Et la structure entière est plus faisable pour l'entretien.

efficacité 3.High

La vitesse 6000rpm, alimentation d'axe de Max.rapid de trois haches est 12m/min, avec le taux d'entrée de coupe de 8 m/min

gamme 4.Wider fonctionnante

Comparé au centre d'usinage colonne semblable de taille de double, la distance plus grande de 2.0M entre la colonne deux fournit un secteur de usinage plus large.

accessoires 5.Standard
doubles convoyeurs de puce à vis, un type à chaînes convoyeur de puce
réfrigérant à huile d'axe, écumoire d'huile de disque, réducteur libre du mainlenance 10years
frein de pied, échelle
