Type vertical fraiseuse 11Kw 420x1800mm du genou X5042
Détails du produit
| Nom de produit: | Type vertical fraiseuse du genou X5042 | Taille de table de travail: | 420x1800mm |
|---|---|---|---|
| Fentes de T (N×W×D): | 3×18×90 millimètre | Maximum porteur de la table de travail: | 800 kilogrammes |
| Voyage longitudinal (manuel/puissance) X: | 1200/1180 millimètre | Voyage croisé (manuel/puissance) Y: | 360/350 millimètre |
| voyage vertical (manuel/puissance) Z: | 470/450 millimètre | Puissance de moteur principal: | 11Kw |
| Dimension de machine: | 2522×2265×2432mm | Poids de machine: | 4450kg |
| Mettre en évidence |
type fraiseuse de genou de 420x1800mm,Type fraiseuse du genou X5042,moulin vertical du genou 11Kw |
||
Description du produit

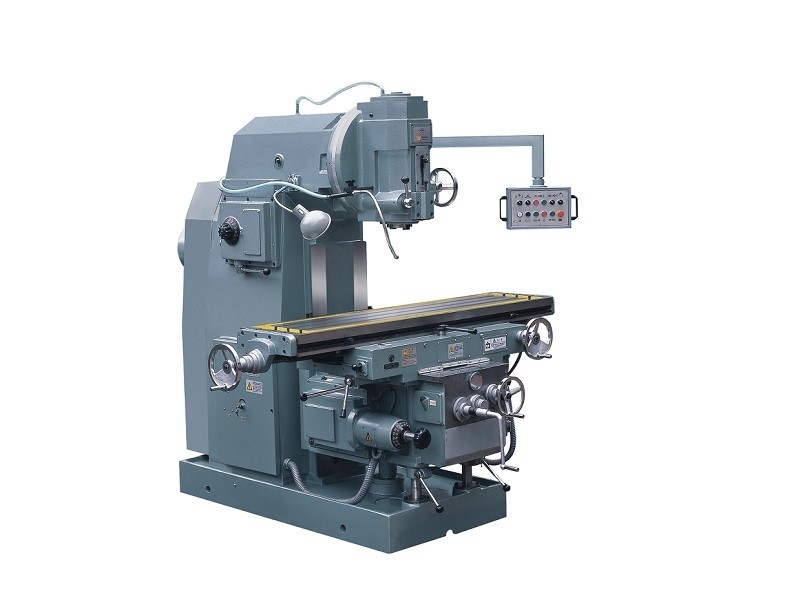

Type vertical fraiseuse du genou X5042
Présentation de produit
Fraiseuse X5042 verticale, appropriée à la barre, gaufrette, angle, formant et coupeur de fraisage combiné, avion, pente, traitement d'angle, de cannelure et de bord. Après avoir monté les accessoires principaux de division sur ces machine-outil, lui peuvent également fraisant l'objet tel que la vitesse, l'alésoir, la cannelure en spirale, la roue de FAO et de tambour, etc., qui est très utilisé dans des industries de usinage. Les pièces des machines-outils il est facile porter que sont équipées des dispositifs de réglage de dégagement pour assurer l'exactitude et la stabilité fonctionnante des machines-outils. La machine a bon un mécanisme de verrouillage de dispositif de sécurité, d'alimentation manuelle et d'alimentation de moteur. Chaque course est équipée d'un dispositif de limite pour assurer la sécurité des opérateurs et des machines-outils.
Caractéristiques principales :
1. La table de travail peut tourner ±45°, qui peut également alimentation automatique et alimentation rapide dedans 3 directions.
2. La tête de fraisage verticale est de différentes pièces qui axent la douille peuvent se déplacer verticalement par la roue de poignée du côté droit.
3. La vitesse d'axe est commandée par le guidon simple avec 20 étapes.
4. La boîte de vitesse de alimentation est installée sur la gauche de la base de table de travail, avec le moteur d'alimentation sur le dos pour obtenir la vitesse de 15 étapes.
5. La boîte d'opération de vitesse d'alimentation est accrochée sur le côté droit de la table de travail, qui est symétrique à la boîte de vitesse de alimentation, il fait le mouvement différent de la table de travail.
6. Les voies de guidage principales de la machine sont type rectangulaire avec des mesures résistantes à l'usure de maintenir de grande précision.
7. Avec la puissance élevée d'axe et le grand choix de vitesse, la machine peut faire la grande vitesse fraisant avec les outils durs d'alliage.
8. La machine peut faire l'usinage résistant avec la bonne rigidité.
9. Installé avec le système de lubrification complet de refroidissement et.
Configuration de produit
| Specifictions principaux | Unité | X5030C | X5036 | X5042 |
| Taille de table de travail | millimètre | 300×1250 | 360×1600 | 420×1800 |
| Fentes de T (N×W×D) | millimètre | 3×14×63 | 3×18×80 | 3×18×90 |
| Maximum porteur de la table de travail | Kilogramme | 250 | 500 | 800 |
| Voyage longitudinal (manuel/puissance) X | millimètre | 800 | 1020/1000 | 1200/1180 |
| Voyage croisé (manuel/puissance) Y | millimètre | 265 | 300/280 | 360/350 |
| voyage vertical (manuel/puissance) Z | millimètre | 410 | 410/400 | 470/450 |
| Angle de Max.rotary de tête de fraisage verticale | ±45° | ±45° | ±45° | |
| Diamètre d'axe | millimètre | Ф22, Ф27 | Ф32 Ф40 | Ф32 Ф40 |
| Distance de centre d'axe à la manière verticale de guide | millimètre | 290 | 380 | 450 |
| Distance de centre de table de travail à la manière verticale de guide | millimètre | 152 | 417 | 235 | 535 | 275 | 655 |
| Distance de nez d'axe à la surface de table de travail | millimètre | 60 | 470 | 60 | 460 | 40 | 510 |
| Chandelle de trou d'axe | 7h24 No.40 | 7h24 No.50 | 7h24 No.50 | |
| Voyage de cannette d'axe | millimètre | 70 | 75 | 85 |
| Étapes de vitesse d'axe | étapes | 12 | 18 | 18 |
| Gamme de vitesse d'axe | r/min | 35 | 1600 | 30 | 1500 | 30 | 1500 |
| Étapes de vitesse d'alimentation | étapes | 12 | 18 | 18 |
|
Gamme de vitesse d'alimentation (X/Y/Z) |
millimètre minute |
15 | 800 15 | 800 6 | 270 |
15 | 750 15 | 750 5,7 | 280 |
22 | 1100 22 | 1100 8,3 | 410 |
| Gamme de vitesse rapide d'alimentation (X/Y/Z) |
millimètre minute |
2100/2100/880 | 2250/2250/844 | 2400/2400/900 |
| Puissance de moteur principal | Kilowatt | 4 | 7,5 | 11 |
| Puissance de moteur d'alimentation | Kilowatt | 0,75 | 1,5 | 3 |
| Dimension de machine | millimètre | 1750/1500/1800 | 2307/2067/2096 | 2522/2265/2432 |
| Dimension de paquet | millimètre | 1660/1570/2180 | 2200/1770/2270 | 2450/2280/2460 |
| Poids de machine | Kilogramme | 1800 | 3370 | 4450 |
| Fréquence de tension | V/Hz | 380/50 | 380/50 | 380/50 |
