Type vertical universel élevé de genou de la rigidité X5030C de fraiseuse
Détails du produit
| Nom de produit: | Fraiseuse de type genou verticale de X5030C | Taille de table de travail: | 300x1250mm |
|---|---|---|---|
| Fentes de T (N×W×D): | 3×14×63 millimètre | Maximum porteur de la table de travail: | 250 kilogrammes |
| Voyage longitudinal (manuel/puissance) X: | 800 millimètres | Voyage croisé (manuel/puissance) Y: | 265 millimètres |
| voyage vertical (manuel/puissance) Z: | 410 millimètres | Puissance de moteur principal: | 4 kilowatts |
| Dimension de machine: | 1750×1500×1800mm | Poids de la machine: | 1800kg |
| Mettre en évidence |
Type élevé fraiseuse de genou de rigidité,Type fraiseuse de genou de X5030C,Fraiseuse de genou vertical universel |
||
Description du produit

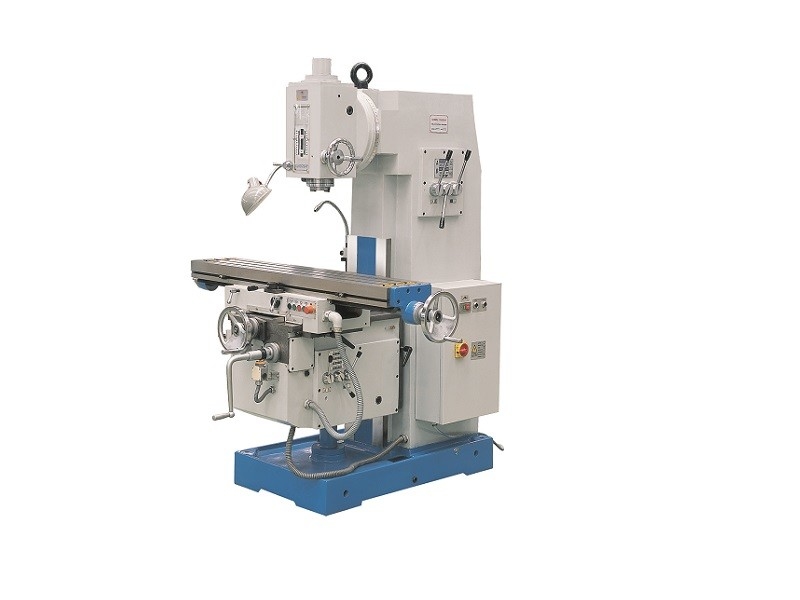

Fraiseuse de type genou verticale d'universel élevé de la rigidité X5030C
Présentation de produit
La fraiseuse de genou vertical de X5030C est une machine-outil souple avec un large éventail d'utilisations. La machine est équipée des coupeurs de fraisage plats, coupeurs de fraisage cylindrique, coupeurs de fraisage latéraux, coupeurs de fraisage obliques et formation des coupeurs de fraisage, qui conviennent à traiter différents objets. Équipé des accessoires facultatifs, la machine peut être appliquée à un grand choix de traitement. La boîte de vitesse principale d'axe est lubrifiée par une pompe cycloïdale pour s'assurer que les vitesses sont bien refroidies et lubrifiées. Toutes les paires de vis de rails et de boule d'alimentation sont centralement lubrifiées par les graisseurs manuels.
Configuration de produit
| Specifictions principaux | Unité | X5030C | X5036 | X5042 |
| Taille de table de travail | millimètre | 300×1250 | 360×1600 | 420×1800 |
| Fentes de T (N×W×D) | millimètre | 3×14×63 | 3×18×80 | 3×18×90 |
| Maximum porteur de la table de travail | Kilogramme | 250 | 500 | 800 |
| Voyage longitudinal (manuel/puissance) X | millimètre | 800 | 1020/1000 | 1200/1180 |
| Voyage croisé (manuel/puissance) Y | millimètre | 265 | 300/280 | 360/350 |
| voyage vertical (manuel/puissance) Z | millimètre | 410 | 410/400 | 470/450 |
| Angle de Max.rotary de tête de fraisage verticale | ±45° | ±45° | ±45° | |
| Diamètre d'axe | millimètre | Ф22, Ф27 | Ф32 Ф40 | Ф32 Ф40 |
| Distance de centre d'axe à la manière verticale de guide | millimètre | 290 | 380 | 450 |
| Distance de centre de table de travail à la manière verticale de guide | millimètre | 152 | 417 | 235 | 535 | 275 | 655 |
| Distance de nez d'axe à la surface de table de travail | millimètre | 60 | 470 | 60 | 460 | 40 | 510 |
| Chandelle de trou d'axe | 7h24 No.40 | 7h24 No.50 | 7h24 No.50 | |
| Voyage de cannette d'axe | millimètre | 70 | 75 | 85 |
| Étapes de vitesse d'axe | étapes | 12 | 18 | 18 |
| Gamme de vitesse d'axe | r/min | 35 | 1600 | 30 | 1500 | 30 | 1500 |
| Étapes de vitesse d'alimentation | étapes | 12 | 18 | 18 |
|
Gamme de vitesse d'alimentation (X/Y/Z) |
millimètre minute |
15 | 800 15 | 800 6 | 270 |
15 | 750 15 | 750 5,7 | 280 |
22 | 1100 22 | 1100 8,3 | 410 |
| Gamme de vitesse rapide d'alimentation (X/Y/Z) |
millimètre minute |
2100/2100/880 | 2250/2250/844 | 2400/2400/900 |
| Puissance de moteur principal | Kilowatt | 4 | 7,5 | 11 |
| Puissance de moteur d'alimentation | Kilowatt | 0,75 | 1,5 | 3 |
| Dimension de machine | millimètre | 1750/1500/1800 | 2307/2067/2096 | 2522/2265/2432 |
| Dimension de paquet | millimètre | 1660/1570/2180 | 2200/1770/2270 | 2450/2280/2460 |
| Poids de machine | Kilogramme | 1800 | 3370 | 4450 |
| Fréquence de tension | V/Hz | 380/50 | 380/50 | 380/50 |
Emballage et livraison
Points forts du produit
Fraiseuse de type genou verticale d'universel élevé de la rigidité X5030C Présentation de produit La fraiseuse de genou vertical de X5030C est une machine-outil souple avec un large éventail d'utilisations. La machine est équipée des coupeurs de fraisage plats, coupeurs de fraisage cylindrique, ...
