Lieu d'origine:
La Chine
Nom de marque:
HD M&E
Certification:
ISO certification
Numéro de modèle:
X5025B
Vidéo

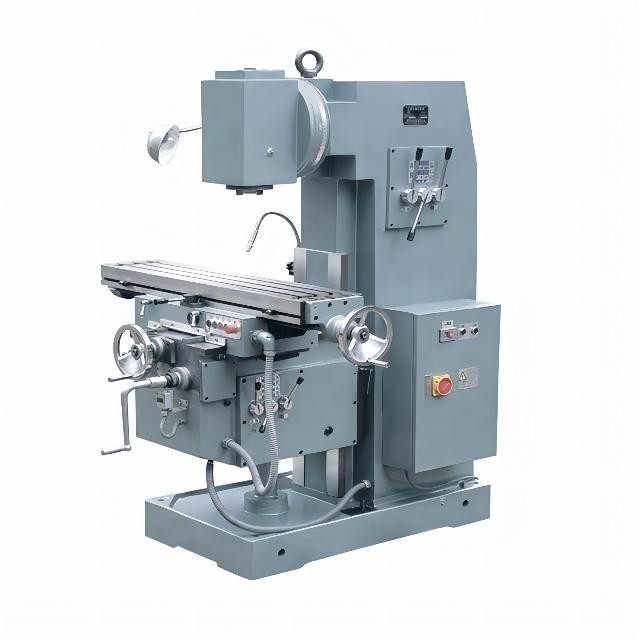

Perçage de type genou vertical de fraiseuse de X5025B et fraiseuse à vendre
Présentation de produit
La fraiseuse de type genou verticale de X5025B est une machine d'usage universel qui peut être utilisée dans l'éventail. Monté avec le visage, les coupeurs de fraisage cylindrique, latéraux, biseautés et formés, la machine convient pour traiter différents morceaux de travail. Équipé des accessoires facultatifs, la machine peut s'appliquer au traitement souple. Le réducteur de transmission d'axe est lubrifié par la pompe cycloïdale pour s'assurer que des vitesses peuvent être bien refroidies et lubrifiées. Toutes les paires de alimentation de vis de voie de guidage et de boule sont centralisation lubrifiée par l'éjecteur manuel d'huile.
Configuration de produit
| Specifictions principaux | Unité | X5025B | X5032B |
| Taille de table de travail | millimètre | 250×1100 | 320×1320 |
| Fentes de T (N×W×D) | millimètre | 3×14×63 | 3×18×80 |
| Maximum porteur de la table de travail | Kilogramme | 250 | 500 |
| Voyage longitudinal (manuel/puissance) X | millimètre | 720 | 800/780 |
| Voyage croisé (manuel/puissance) Y | millimètre | 270 | 300/280 |
| voyage vertical (manuel/puissance) Z | millimètre | 410 | 410/400 |
| Angle de Max.rotary de tête de fraisage verticale | ±45° | ±45° | |
| Diamètre d'axe | millimètre | Ф22, Ф27 | Ф32 Ф40 |
| Distance de centre d'axe à la manière verticale de guide | millimètre | 290 | 380 |
| Distance de centre de table de travail à la manière verticale de guide | millimètre | 160-430 | 235 | 535 |
| Distance de nez d'axe à la surface de table de travail | millimètre | 60 | 470 | 60 | 460 |
| Chandelle de trou d'axe | 7h24 NON : 40 | 7h24 No.50 | |
| Voyage de cannette d'axe | millimètre | / | 75 |
| Étapes de vitesse d'axe | étapes | 12 | 18 |
| Gamme de vitesse d'axe | r/min | 35 | 1600 | 30 | 1500 |
| Étapes de vitesse d'alimentation | étapes | 12 | 18 |
|
Gamme de vitesse d'alimentation (X/Y/Z) |
millimètre minute |
12 | 560 12 | 560 5 | 226 |
15 | 750 15 | 750 5,7 | 280 |
| Gamme de vitesse rapide d'alimentation (X/Y/Z) |
millimètre minute |
1780/1780/720 | 2250/2250/844 |
| Puissance de moteur principal | Kilowatt | 4 | 7,5 |
| Puissance de moteur d'alimentation | Kilowatt | 0,75 | 1,5 |
| Dimension de machine | millimètre | 1670/1350/1800 | 2307/1707/2096 |
| Dimension de paquet | millimètre | 1660/1570/2180 | 2200/1770/2270 |
| Poids de machine | Kilogramme | 1800 | 3200 |
| Fréquence de tension | V/Hz | 380/50 | 380/50 |
