Tour de rotation de tour de CDS6150B CDS6250B de moteur manuel conventionnel de machine
Détails du produit
| Nom de produit: | Machine horizontale de tour de CDS6150B/CDS6250B | Diamètre maximal d'oscillation au-dessus de lit: | Ø500mm |
|---|---|---|---|
| Diamètre de Max.swing au-dessus de glissière croisée: | Ø290mm | Diamètre max.swing dans l'écart: | —/Ø760mm |
| Longueur maximale d'objet: | 750/1000/1500/2000/3000mm | Longueur de coupe maximale: | 700/950/1450/1950/2950mm |
| Trou d'axe: | Ø82 (barre permise diameter≤Ø80) millimètre | Gammes de vitesse d'axe: | 26-2000 (16 vitesses) T/MN |
| Puissance de moteur d'axe: | 7,5 (10 HP) kilowatts | Diamètre de cannette de contre-pointe: | Ø75mm |
| Mettre en évidence |
Machine conventionnelle de tour de CDS6150B,Machine conventionnelle de tour de CDS6250B,Tour de rotation de moteur manuel |
||
Description du produit

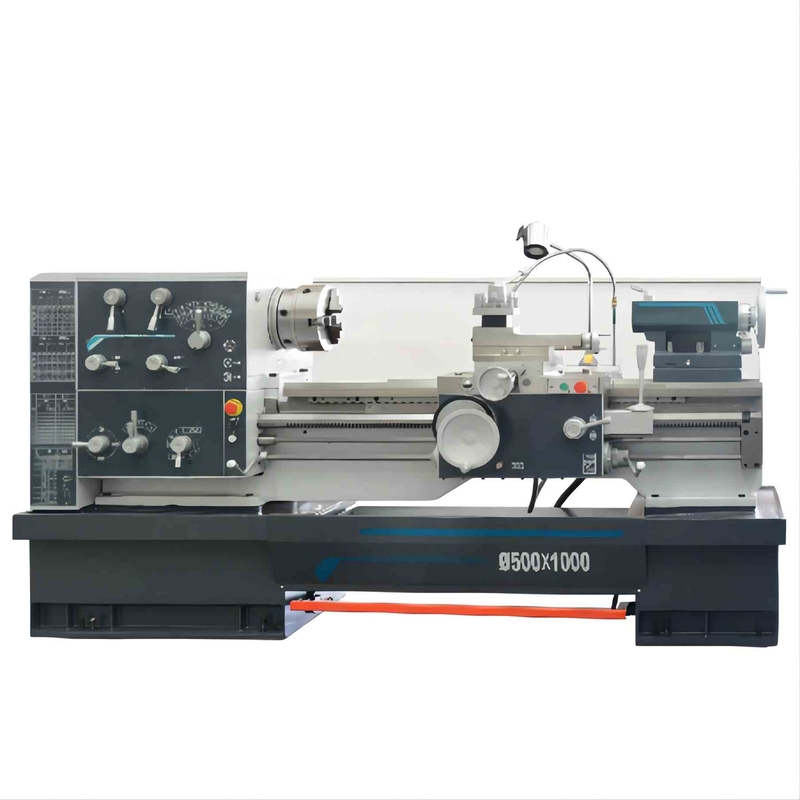

Tour manuel en métal de machine de tour de machine de CDS6150B/CDS6250B Chine de tour conventionnel de moteur
Caractéristiques principales

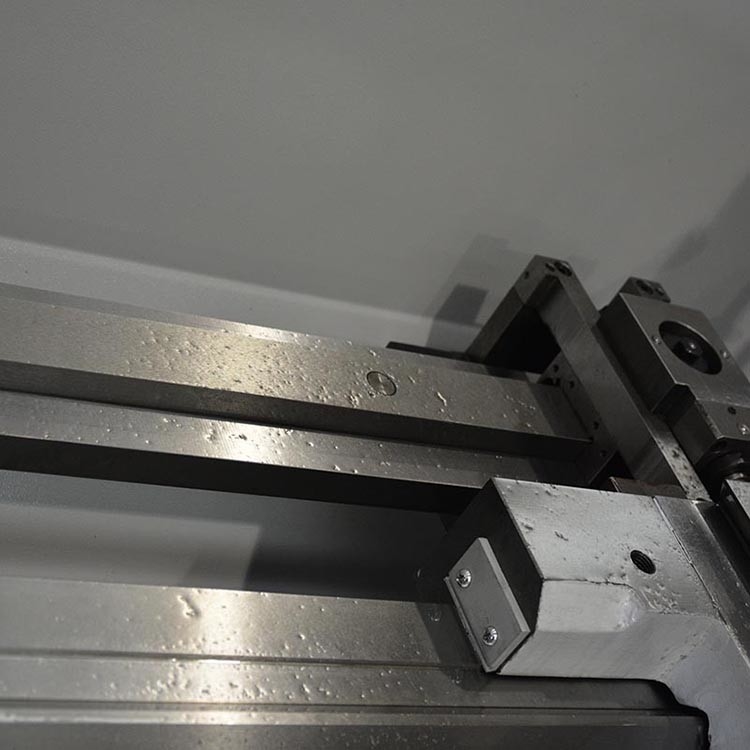

1. Le corps de machine casted avec de la fonte de haute résistance, et le rail de guide du lit de machine adopte une disposition en forme de montagne et plate de rail de guide.
La grande section porteuse a, donc, la bonnes rigidité et absorption des chocs, qui peuvent assurer la coupe à haute précision.
2. L'embrayage de plat mécanique de frottement est utilisé dans la boîte principale d'axe de la machine-outil : par le levier de commande, il n'y a aucun besoin de changer la vitesse du moteur
Et arrêtez le moteur peut réaliser que le changement de vitesse d'axe, l'arrêt, renverser, et la boîte d'axe est forcé pour lubrifier.

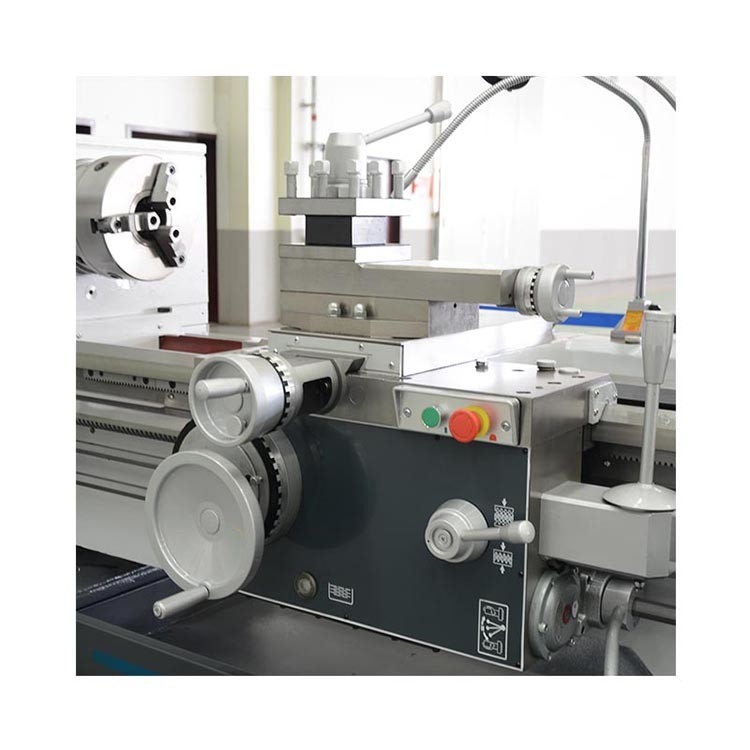

3. support d'outil mécanique de Haut-rigidité avec la fiabilité élevée.
Configuration de produit
| Modèle de produit | UNITÉ | CDS6150B | CDS6250B | CDS6156B | CDS6256B | CDS6166B | CDS6266B | |
| spécifications | ||||||||
| Diamètre maximal d'oscillation au-dessus de lit | millimètre | Ø500 | Ø560 | Ø660 | ||||
| Diamètre de Max.swing au-dessus de glissière croisée | millimètre | Ø290 | Ø350 | Ø440 | ||||
| Diamètre de Max.swing dans l'espace | millimètre | — | Ø760 | — | Ø800 | — | Ø870 | |
| Longueur dans l'espace | millimètre | — | 280 | — | 280 | — | 280 | |
| Longueur maximale d'objet | millimètre | 750/1000/1500/2000/3000 | ||||||
| Longueur de coupe maximale | millimètre | 700/950/1450/1950/2950 | ||||||
| Axe | ||||||||
| nez d'axe | D8 | |||||||
| Trou d'axe | millimètre | Ø82 (diamètre permis ≤Ø80 de barre) | ||||||
| Taille de mandrin | millimètre | Ø250 | Ø315 | |||||
| Chandelle de trou d'axe | 90 1h20 de millimètre | |||||||
| Couple de Max.Spindle | Nanomètre | 1100 | ||||||
| Gammes de vitesse d'axe | T/MN | 26-2000 (16 vitesses) | ||||||
| Taille de centre d'axe | millimètre | 250 | 280 | 325 | ||||
| Puissance de moteur d'axe | kilowatt | 7,5 (10 HP) | ||||||
| Contre-pointe | ||||||||
| Diamètre de cannette de contre-pointe | millimètre | Ø75 | ||||||
| Voyage de cannette de contre-pointe | millimètre | 150 | ||||||
| Chandelle de cannette de contre-pointe | La TA No.5 | |||||||
| Feeds&Threads (vis métrique de *inch de vis) | ||||||||
| Alimentation longitudinale | 0.044-1.48〜 *0.044 0,148 in/rpm de mm/rpm (45 sortes) (45 sortes) | |||||||
| Alimentation croisée | 0.022~0.74mm/rpm (45 sortes) *0.031-0.092 in/rpm (45 sortes) | |||||||
| Fils métriques | millimètre | 0.5-80 (73 sortes de sortes *53) | ||||||
| Fils modulaires | millimètre | 0.5-40 (45 sortes de sortes *66) | ||||||
| Fils de pouce | TPIs | 7/16-80 (47 sortes de sortes *47) | ||||||
| Fils diamétraux de lancement | DP | 7/8~160 (47 sortes de sortes *48) | ||||||
| Courrier d'outil | ||||||||
| Taille de jambe de Max.tool | millimètre | 25X25 | ||||||
| Voyage de glissière supérieure | millimètre | 150 | ||||||
| dimensions de machine (L*W*H) |
millimètre | 2680X1223X1295 (750) 2930X1223X1295 (1000) 3430X1223X1295 (1500) 3930X1223X1295 (2000) 4930X1223X1295 (3000) | 2680X1223X1325 (750) 2930X1223X1325 (1000) 3430X1223X1325 (1500) 3930X1223X1325 (2000) 4930X1223X1325 (3000) |
2680X1223X1370 (750) 2930X1223X1370 (1000) 3430X1223X1370 (1500) 3930X1223X1370 (2000) 4930X1223X1370 (3000) |
||||
| Poids de machine | kilogramme | 2120/2170/2420/2620/3120 | 2180/2270/2480/2680/3180 | 2400/2500/2700/2900/3400 | ||||
Configurations standard
mandrin 3-Jaw
Centre fixe de contre-pointe
Frein de pied
Repos régulier (≥1500mm disponibles)
Repos de disciple (≥1500mm disponibles)
couverture de vis sans fin
courrier de l'outil 4-way
Boîte à outils standard
Configurations facultatives
mandrin 4-Jaw
Garde de mandrin
Garde d'éclaboussure arrière
Plaque avant
Plat d'entraînement
DRO
Protections réglables
Centre d'axe et douille centrale
Repos régulier de rest&Follow (≤1000mm disponibles)
courrier d'outil de Rapide-changement
Garde de courrier d'outil
Centre vivant de contre-pointe
Cadran de fil
attachement de Chandelle-rotation
Arrêt de chariot
Boulons d'anchrage
