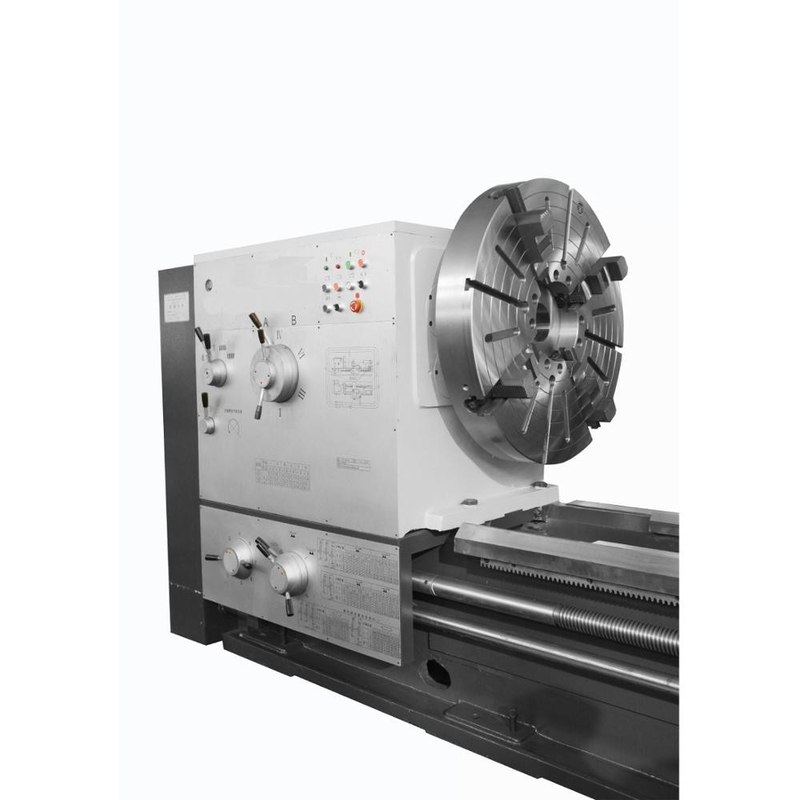

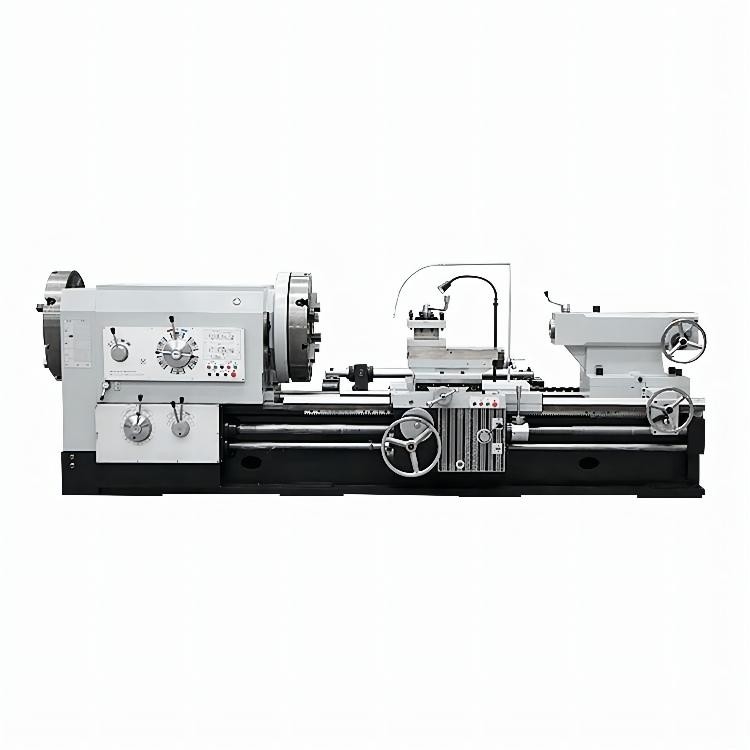

Prix horizontal résistant de machine de tour de tour chinois en métal de CW61100E/CW62100E grand
Présentation de produit
Les tours horizontaux de série de CW-E peuvent entreprendre de diverses tâches de rotation, principalement pour tourner les surfaces cylindrique intérieures et externes, les surfaces coniques et d'autres pièces avec les surfaces tournantes. Tournant, cannelant, fils utilisés généralement métriques coupant, forant et tournant divers, de pouce, de module et de diamètre. Cette machine-outil est particulièrement appropriée à la production par lots faible et des ateliers et d'entretien des ateliers mécaniques de traitement, et peut traiter des matériaux tels que l'acier, la fonte et les métaux non ferreux.
| Configurations standard | |
| mandrin 3-Jaw | courrier de l'outil 4-way |
| Repos régulier (≥3000mm-Standard <3000mm-option> | |
| Suivez le repos (≥3000mm-Standard <3000mm-option> | |
| Boîte à outils standard | |
| Configurations facultatives | ||
| mandrin 4-Jaw | Garde de mandrin | |
| Garde de courrier d'outil | Garde d'éclaboussure arrière | |
| Ø130Diameter de trou d'axe | moteur de l'axe 15kW | |
| Centre de contre-pointe | Plaque avant | Cadran de fil |
| Plat d'entraînement | attachement de Chandelle-rotation | DRO |
| Boulons d'anchrage | Centre d'axe et douille centrale | |
| Protections réglables | Frein de pied (1000mm~3000mm disponibles) | |
Configuration de produit
| Modèle de produit | UNITÉ | CW6163E | CW6263E | CW6180E | CW6280E | CW61100E | CW62100E | |
| spécifications | ||||||||
| Diamètre maximal d'oscillation au-dessus de lit | millimètre | Ø630 | Ø800 | Ø1000 | ||||
| Diamètre de Max.swing au-dessus de glissière croisée | millimètre | Ø350 | Ø480 | Ø710 | ||||
| Diamètre de Max.swing dans l'espace | millimètre | — | Ø800 | — | Ø1000 | — | Ø1230 | |
| Longueur dans l'espace | millimètre | — | 350 | — | 350 | — | 350 | |
| Longueur maximale d'objet | millimètre | 1000/1500/2000/3000/4000/5000/6000 | ||||||
| Longueur de coupe maximale | CW61xxx | millimètre | 850/1350/1850/2850/3850/4850/5850 | |||||
| CW62xxx | 600/1100/1600/2600/3600/4600/5600 | |||||||
| Axe | ||||||||
| nez d'axe | C11 *D11 | |||||||
| Trou d'axe | millimètre | Ø100 (C11) (diamètre permis ≤Ø98 de barre) *Ø105 (D11) (barre permise diameter≤Ø103) choisissez : Ø130 (barre permise diameter≤Ø128) |
||||||
| Taille de mandrin | millimètre | Ø315 | Ø400 | Ø400 | ||||
| Chandelle de trou d'axe | 120 métriques (1h20) Choisissez : Trou d'axe Ø130- 140 métriques (1h20) |
|||||||
| Couple de Max.Spindle | Nanomètre | 2400 | ||||||
| Gammes de vitesse d'axe | T/MN | 7.5-1000 (18 vitesses) | ||||||
| Taille de centre d'axe | millimètre | 315 | 400 | 515 | ||||
| Puissance de moteur d'axe | 11kw/1460rpm (50HZ) choisissent : 15kw/1460rpm (50HZ) | |||||||
| Contre-pointe | ||||||||
| Diamètre de cannette de contre-pointe | millimètre | Ø100 | ||||||
| Voyage de cannette de contre-pointe | millimètre | 250 | ||||||
| Chandelle de cannette de contre-pointe | La TA No.6 | |||||||
| Feeds&Threads (vis métrique de *inch de vis) | ||||||||
| Alimentation longitudinale | vis métrique | mm/r | 64 vitesses 1/1 0.1-1.52 ; 16/1 1.6-24.3 | |||||
| vis de pouce | in/r | 64〜 0,0612 des vitesses *1/1 0,0019 ; *16/1 0.0305-0.98 | ||||||
| Alimentation croisée | temps de 1/2 de l'alimentation longitudinale | |||||||
| Fils métriques | millimètre | 0,5〜 240 (52 sortes) *1-256 (57 sortes) |
1-240 (50 sortes) *1-256 (57 sortes) |
0,5〜 240 (52 sortes) *1-256 (57 sortes) |
||||
| Fils modulaires | millimètre | 0,5 〜 *0.5 128 du 〜 120 (53 sortes) (57 sortes) | ||||||
| Fils de pouce | TPIs | 28-1 (34 sortes) *32〜 1/16 (67 sortes) |
14-1 (26 sortes) *32-1/16 (67 sortes) |
28-1 (34 sortes) *32-1/16 (67 sortes) |
||||
| Fils diamétraux de lancement | DP | 28-1 (24 sortes) *32〜 1/8 (57 sortes) | ||||||
| Courrier d'outil | ||||||||
| Taille de jambe de Max.tool | millimètre | 30X30 | ||||||
| Voyage de glissière supérieure | millimètre | 200 | ||||||
| Angle de pivot de glissière supérieure | ±90° | |||||||
| dimensions de machine (L*W*H) |
millimètre | 3180X1340X 1830(1000) 3630X1340X1830 (1500) 4230X1340X 1830(2000) 5130X1340X 1830(3000) 6040X1430X 1830(4000) 7120X1430X 1830(5000) 8240X1430X 1830(6000) | 3180X1380X 1830(1000) 3630X1380X 1830(1500) 4230X1380X1830 (2000) 5130X1380X1830 (3000) 6040X1470X1830 (4000) 7120X1470X1830 (5000) 8240X1470X 1830(6000) | 3180X1460X 1830(1000) 3630X1460X1830 (1500) 4230X1460X 1830(2000) 5130X1460X 1830(3000) 6040X1550X1830 (4000) 7120X1550X 1830(5000) 8240X1550X 1830(6000) | ||||
| Poids de machine | CW61xxx | kilogramme | 3900/4200/4500/5000/ 5800/6500/7300 |
4100/4400/4700/5200/ 6500/7200/7700 |
4350/4650/4950/5450/ 6800/7300 |
|||
| CW62xxx | 4050/4350/4650/5150/ 5950/6650/7450 |
4250/4550/4850/5350/ 6600/7300/7850 |
4500/4800/5100/5600/ 6950/7450 |
|||||
FAQ
Q.What sont vos délais d'exécution normaux ?
Gamme typique de délais d'exécution de société d'A.Our de 30-45days après la réception de l'ordre.
Q.What les conditions sont-elles de paiements que vous offrez ?
A.We acceptent le paiement de T/T, de L/C etc.
Paquet de Q.What un peu offrez-vous ?
A.Normally dans le cas de contreplaqué, pour s'assurer toutes les marchandises en bon état.
Q.What le MOQ est-il pour votre production ?
A.The MOQ dépend de vos conditions pour la couleur, logo et ainsi de suite. Pour quelques articles normaux, nous avons en stock, le MOQ est 1 réglé.
Q.Do vous avez la certification de la CE
A.Yes, nous avons la certification de la CE, qualité de machine est d'un an garanti.
Q.How pour commander la qualité des produits ?
A.We ont toujours mis le grand accent au niveau de qualité sont maintenus. D'ailleurs, le principe que nous maintenons toujours est « de fournir une meilleure qualité de clients, améliore le prix, et le meilleur service ».
