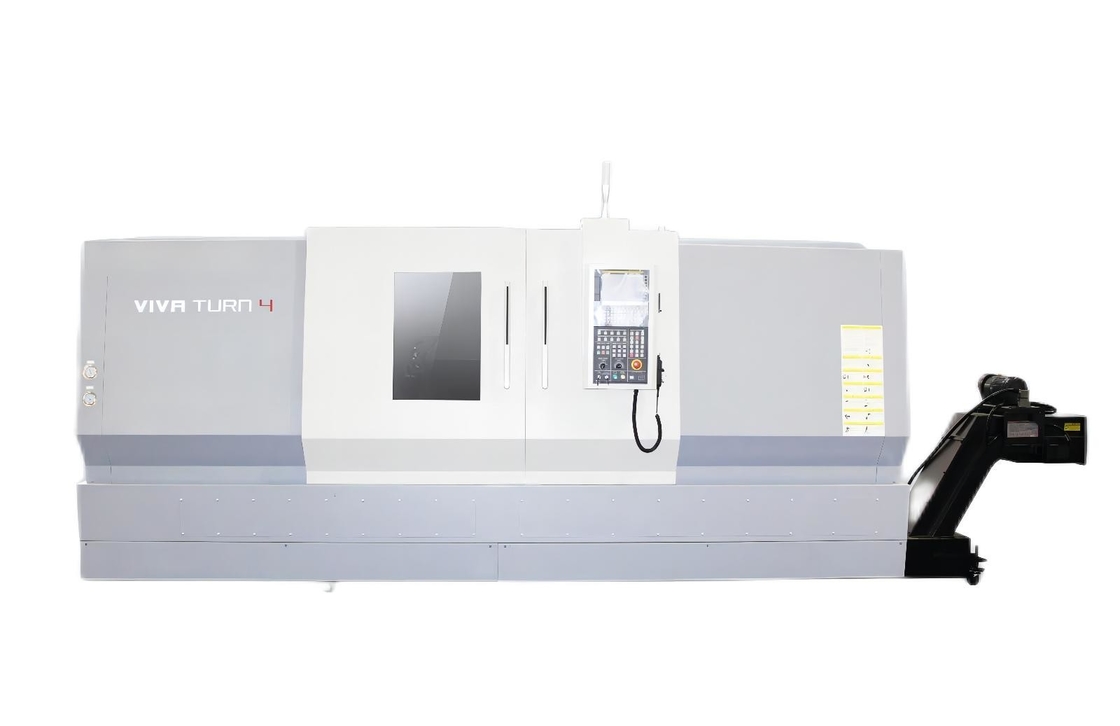

Tour horizontal incliné CNC T4S Haute rigidité 35 - 3000 tr/min Vitesse de broche
Détails du produit
| Nom du produit: | Le tour CNC à lit incliné horizontal | Diamètre maximal du balancier sur le lit:: | ∅420mm |
|---|---|---|---|
| Longueur maximale de coupe:: | 160mm | Diamètre de coupe maximal:: | 160mm |
| Le diamètre du trou de broche:: | 62 mm | Diamètre maximal de la barre transversale: | 56 mm |
| Plage de vitesse de la broche:: | 6000 tr/min | Moteur principal 15 minutes / continu :: | 11(7,5)KW |
| Diamètre standard du rouleau:: | 6 pouces | Type de tourelle à outils standard:: | tourelle à outils horizontale 8 postes |
| Mettre en évidence |
tour de commande numérique par ordinateur de 3000r/Min Slant Bed,Tour oblique de commande numérique par ordinateur de lit de rigidité élevée,Tour oblique horizontal de lit d'OIN |
||
Description du produit
haute précision d'usinage T4S Lit horizontal incliné CNC Le tour est riche en configuration
Avantages liés à la structure
Rigidité élevée:
Adoptez un lit oblique intégré à haute rigidité de 45°, toutes les pièces moulées adoptent une optimisation des éléments finis, une large surface de rail de guidage, éliminant efficacement les vibrations survenant lors de la découpe de machines-outils,une fiabilité accrue, facile à entretenir, et peut obtenir une qualité de transformation durable et stable.
Haute précision:
Chaque partie de la machine-outil adopte des pièces de précision de fabricants bien connus au pays et à l'étranger.harmonieuse et forte, assurant une précision d'usinage élevée et un maintien à long terme de la précision.
Configuration riche:
La machine-outil peut être configurée avec une variété de modules pour répondre aux différents besoins des clients.une performance à coût élevé et un traitement plus pratique
Principaux paramètres techniques
| Les postes | Unité | T4S | |
| Diamètre maximal du balancier sur le lit | mm | ¥720/ ¥720/ ¥720/ ¥720 | |
| Longueur maximale de coupe | mm | Le montant de la garantie est calculé à partir du montant de la garantie. | |
| Diamètre de coupe maximal | mm | 500 | |
| Diamètre de rotation maximal sur la glissière | mm | 500 | |
| Nose à broche | A2 à 11 | ||
| Diamètre du trou du fuseau | mm | 104 | |
| Diamètre maximal de la barre transversale | mm | 85 | |
| Plage de vitesse de la broche | R/min/Nm | 35 ~ 3000 | |
| Moteur principal 15 minutes / continu | Le nombre de sièges | 22/30 | |
| Diamètre standard du rouleau | pouces | 10 | |
| Vitesse de déplacement rapide sur l'axe X/Z | M/min | 30/30,30/30,30/20,30/12 | |
| Voyage par axe X | mm | 280 | |
| Voyage par axe Z | mm | 570/1070/1570/2570 | |
| Résistance à l'usure | Le morse | 5# | |
| Traction du corps de la queue | mm | Le montant de l'aide est fixé à la valeur de l'aide. | |
| Traction de la manche de la queue | mm | 150 (spécification 1000/1500/2500) |
|
| Type de tourelle à outils standard | tourelle à outils horizontale 12 stations | ||
| Taille des outils | Outil externe | mm | 25x25 |
| Diamètre de la barre de perçage | mm | ¥40 | |
| Précision de l'usinage | IT6 | ||
| Précision de positionnement | Axe X | mm | 0.01 |
| Axe Z | mm | 0.015/0.015/0.02/0. Il est nécessaire de modifier la position de l'appareil.035 | |
| Axe C | mm | ||
| Précision de la position répétée | Axe X | mm | 0.005 |
| Axe Z | mm | 0Je ne sais pas.02 | |
| Axe C | mm | ||
| Max. charge de travail | Type de disque | en kg | 200 |
| Pièces d'échafaudage | en kg | 600;800 | |
| Poids de la machine | en kg | Le montant de l'aide est fixé à: | |
| Machine-outil Longueur × largeur × hauteur | mm | Pour les pièces détachées: Pour les pièces détachées: Le nombre total de pièces à emporter est de 4700x2250x2250 Pour les pièces détachées: |
|
Application dans l'industrie
Points forts du produit
haute précision d'usinage T4S Lit horizontal incliné CNC Le tour est riche en configuration Avantages liés à la structure Rigidité élevée: Adoptez un lit oblique intégré à haute rigidité de 45°, toutes les pièces moulées adoptent une optimisation des éléments finis, une large surface de rail de ...
