Lieu d'origine:
La Chine
Certification:
CE, ISO certification
Numéro de modèle:
CKD6140i
Vidéo
Vidéo
Vidéo

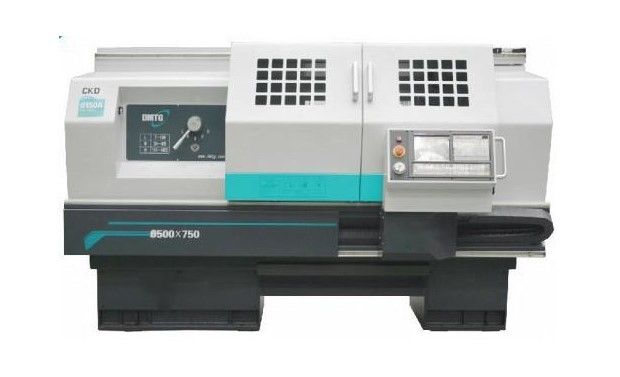

Machine de tour de commande numérique par ordinateur de couche horizontale du moteur servo 3000rpm de CKD6140i
Caractéristiques de machine
Axe de réducteur de transmission avec le moteur servo, 20~3000rpm ;
le simple-axe est facultatif
Axe des abscisses plaçant l'exactitude : 0.018mm
Axe des z plaçant l'exactitude : 0.024mm
Axe des abscisses replaçant l'exactitude : 0.006mm
Axe des z replaçant l'exactitude : 0.011mm
le C-axe est facultatif
le mandrin et la contre-pointe hydrauliques sont facultatifs
Configuration de produit
| Modèle de produit | UNITÉ | CKD6136i | CKD6140i | CKD6150A | |
| Diamètre maximal d'oscillation au-dessus de lit | millimètre | Ø360 | Ø400 | Ø500 | |
| Diamètre de Max.swing au-dessus de glissière croisée | millimètre | Ø180 | Ø200 | Ø280 | |
| Longueur maximale d'objet | millimètre | 750/1000 | 750/1000 | 750/1000/1500/2000 | |
| Longueur de coupe maximale | millimètre | 580/830 | 580/830 | 680/930/1430/1930 | |
| Diamètre de Max.turning | Position de la verticale 4 | millimètre | Ø360 | Ø400 | Ø500 |
| Position 6 horizontale | millimètre | Ø300 | Ø300 | Ø400 | |
| Taille centrale d'axe | millimètre | 186 | 200 | 250 | |
| Puissance de moteur d'axe | kilowatt | 5,5 (moteur servo) | 5,5 (moteur servo) | 7.5/11 (moteur servo) | |
| Trou d'axe | millimètre | Ø52 | Ø52 | Ø82 | |
| taille de mandrin | millimètre | Ø205 | Ø205 | Ø250 | |
| Chandelle de trou d'axe | La TA No.6 | La TA No.6 | 1h20 Ø90 | ||
| Type de nez d'axe | A2-6 | A2-6 | C8 | ||
| Gammes de vitesse d'axe | r/min | 20-3000 | 20-3000 | 7-100/30-400/110-1600 | |
| Diamètre de cannette de Taistock | millimètre | Ø63 | Ø63 | Ø75 | |
| Voyage de cannette de contre-pointe | millimètre | 140 | 140 | 150 | |
| Chandelle de cannette de contre-pointe | La TA No.4 | La TA No.4 | La TA No.5 | ||
| Max.travel d'axe des abscisses | millimètre | 230 | 240 | 280 | |
| Axe des z de Max.travelof | millimètre | 580/830 | 580/830 | 685/935/1435/1935 | |
| Traversée rapide d'axe de X/Z | m/min | 4/6 | 4/6 | 4/8 (750, 1000,1500) 4 6(2000) |
|
| Taille de jambe d'outil (positon de verticale 4) | millimètre | 20X20 | 20X20 | 25X25 | |
| Axe de X/Z plaçant l'exactitude | millimètre | 0,018/0.021(750) 0.024(1000) |
0,018/0.021(750) 0.024(1000) |
0,018/0.021(750) 0.024(1000) 0,026 (1500, 2000) |
|
| Exactitude d'axisrepeatability de X/Z | millimètre | 0,006/ 0.008(750) 0.011(1000) |
0,006/ 0.008(750) 0.011(1000) |
0,006/0.008(750) 0.011(1000) 0,014 (1500, 2000) |
|
| dimensions de machine (L*W*H) |
millimètre | 2300 X1480 X 1520(750) 2550 X1480 X 1520(1000) |
2300 X1480 X 1520(750) 2550 X1480 X 1520(1000) |
2580 X1750 X 1620(750) 2830 X1750 X 1620(1000) 3330 X1750 X 1620(1500) 3830 X1750 X 1620(2000) |
|
| Poids de machine | kilogramme | 1800(750) 1900(1000) |
1850(750) 1950(1000) |
2550 (750) 2600 (1000) 2700 (1500) 2800(2000) |
|
| Configurations standard | Configurations facultatives | ||
| mandrin 3-Jaw manuel | mandrin 4-Jaw manuel | ||
| Station de la verticale 4 | Courrier horizontal de l'outil 6 | ||
| Boîte à outils standard | Mandrin hydraulique | ||
| Contre-pointe manuelle | Contre-pointe hydraulique | ||
| Repos régulier |
FAQ
1. Pouvons-nous payer par L/C ou d'autres ?
Oui, vous pouvez effectuer le paiement par T/T, l/C etc.
2. Quelles sont vos conditions de paiement ?
acompte de 30% après contrat, et paiement de 70% avant expédition, Meanwhite il peut être discuté selon votre situation.
3. Quel est votre délai de livraison ?
La livraison dépend de différentes machines avec différentes configurations. Svp contactez-nous pour la confirmer est dedans courant ou pas.
4. Avez-vous le certificat de la CE ?
Oui, nous avons la certification de la CE, qualité de machine est garantis.
5. Quelle est la période de garantie ?
La période de garantie est des 12 mois généraux après date de B/L. Au cours de la période de garantie, nous fournirons les pièces de rechange libres (EXW) qui sont faciles endommagées.
