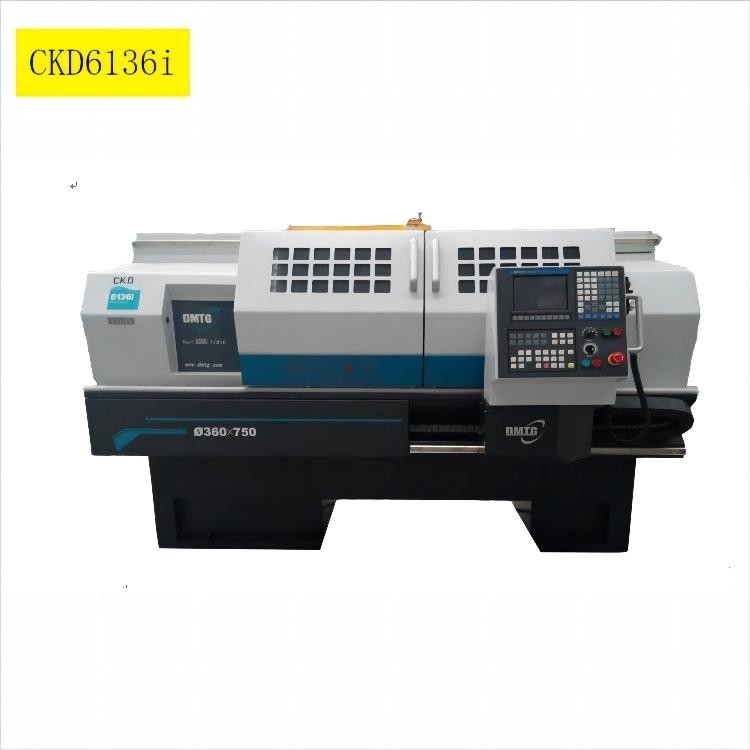

Le tour horizontal de commande numérique par ordinateur de couche horizontale usine CKD6136i 20 - 3000r/Min Spindle Speed
Détails du produit
| Nom du produit: | Tour CNC à plateau plat CKD6136i | Max. Swing Diameter au-dessus de lit: | Ø360mm |
|---|---|---|---|
| Diamètre maximal de l'oscillateur par glissement croisé: | Ø180mm | Max. Workpiece Length: | 750/1000 mm |
| Max. la longueur de coupe: | 580/830mm | Puissance du moteur de broche: | 5.5 (servomoteur) |
| Alésage de broche: | Ø52 mm | Taille de la taille: | Ø205mm |
| Type de nez d'axe: | A2-6 | Gammes de vitesse d'axe: | 20-3000r/min |
| Mettre en évidence |
Machines horizontales de tour de commande numérique par ordinateur,machines de tour de la commande numérique par ordinateur 3000r/Min,Machine horizontale de tour de commande numérique par ordinateur de couche horizontale |
||
Description du produit
Qualité supérieure très utilisée de tour de commande numérique par ordinateur de couche horizontale de la porcelaine CKD6136i
Caractéristiques de machine et indicateurs techniques principaux
1) La machine-outil adopte la disposition horizontale traditionnelle de tour. La conception globale a la bonne herméticité et répond à des normes de sécurité. Les parties de base principales telles que le lit et des jambes toutes sont moulées avec le sable de résine, traitement artificiellement vieillissant, et la stabilité de la machine entière est supérieure.
2) Les haches de mouvement longitudinal et latéral de la machine-outil sont conduites par un moteur servo, une paire de vis de boule de précision, une commande de rapport composée de précision élevée de rigidité, et un système de contrôle de boucle semi-fermé avec la détection et le retour de position d'encodeur d'impulsion.
3) La vitesse d'axe est haute, et la gamme réglementaire de vitesse variable de fréquence peut être choisie, et le bruit de la machine entière est bas.
4) Le diamètre du trou traversant de l'axe est grand, la capacité de passer la barre est forte, et la portée de l'application est large.
5) Équipé d'un graisseur centralisé pour la lubrification automatique obligatoire de la surface commune de rail de vis et de guide de boule, qui peut effectivement améliorer les caractéristiques de réponse dynamique de la machine-outil et la durée de vie du rail de guide de vis.
6) Le de type pulvérisateur interne facultatif sans soulever le courrier d'outil favorise améliorer la qualité extérieure de l'objet et empêcher le liquide réfrigérant d'éclabousser.
7) La configuration standard de la machine-outil adopte la tourelle verticale de quatre-station de marque célèbre domestique. La configuration spéciale peut choisir la tourelle horizontale telle que six stations ;
Configuration de produit
| Modèle de produit | UNITÉ | CKD6136i | CKD6140i | CKD6150A | |
| Diamètre maximal d'oscillation au-dessus de lit | millimètre | Ø360 | Ø400 | Ø500 | |
| Diamètre de Max.swing au-dessus de glissière croisée | millimètre | Ø180 | Ø200 | Ø280 | |
| Longueur maximale d'objet | millimètre | 750/1000 | 750/1000 | 750/1000/1500/2000 | |
| Longueur de coupe maximale | millimètre | 580/830 | 580/830 | 680/930/1430/1930 | |
| Diamètre de Max.turning | Position de la verticale 4 | millimètre | Ø360 | Ø400 | Ø500 |
| Position 6 horizontale | millimètre | Ø300 | Ø300 | Ø400 | |
| Taille centrale d'axe | millimètre | 186 | 200 | 250 | |
| Puissance de moteur d'axe | kilowatt | 5,5 (moteur servo) | 5,5 (moteur servo) | 7.5/11 (moteur servo) | |
| Trou d'axe | millimètre | Ø52 | Ø52 | Ø82 | |
| taille de mandrin | millimètre | Ø205 | Ø205 | Ø250 | |
| Chandelle de trou d'axe | La TA No.6 | La TA No.6 | 1h20 Ø90 | ||
| Type de nez d'axe | A2-6 | A2-6 | C8 | ||
| Gammes de vitesse d'axe | r/min | 20-3000 | 20-3000 | 7-100/30-400/110-1600 | |
| Diamètre de cannette de Taistock | millimètre | Ø63 | Ø63 | Ø75 | |
| Voyage de cannette de contre-pointe | millimètre | 140 | 140 | 150 | |
| Chandelle de cannette de contre-pointe | La TA No.4 | La TA No.4 | La TA No.5 | ||
| Max.travel d'axe des abscisses | millimètre | 230 | 240 | 280 | |
| Axe des z de Max.travelof | millimètre | 580/830 | 580/830 | 685/935/1435/1935 | |
| Traversée rapide d'axe de X/Z | m/min | 4/6 | 4/6 | 4/8 (750, 1000,1500) 4 6(2000) |
|
| Taille de jambe d'outil (positon de verticale 4) | millimètre | 20X20 | 20X20 | 25X25 | |
| Axe de X/Z plaçant l'exactitude | millimètre | 0,018/0.021(750) 0.024(1000) |
0,018/0.021(750) 0.024(1000) |
0,018/0.021(750) 0.024(1000) 0,026 (1500, 2000) |
|
| Exactitude d'axisrepeatability de X/Z | millimètre | 0,006/ 0.008(750) 0.011(1000) |
0,006/ 0.008(750) 0.011(1000) |
0,006/0.008(750) 0.011(1000) 0,014 (1500, 2000) |
|
| dimensions de machine (L*W*H) |
millimètre | 2300 X1480 X 1520(750) 2550 X1480 X 1520(1000) |
2300 X1480 X 1520(750) 2550 X1480 X 1520(1000) |
2580 X1750 X 1620(750) 2830 X1750 X 1620(1000) 3330 X1750 X 1620(1500) 3830 X1750 X 1620(2000) |
|
| Poids de machine | kilogramme | 1800(750) 1900(1000) |
1850(750) 1950(1000) |
2550 (750) 2600 (1000) 2700 (1500) 2800(2000) |
|
Notre service
Service de préventes
* enquête et appui de consultation.
* prélevez l'appui de essai.
* regardez notre usine
Service après-vente
* formant comment installer la machine, formant comment utiliser la machine.
* les ingénieurs sont disponibles pour entretenir des machines à l'étranger.
* la garantie est d'un an, nous offrirait les pièces (problème de qualité) gratuitement au cours de cette période.
