La commande numérique par ordinateur à grande vitesse de couche horizontale de précision tournent le moteur d'axe de CKA6180A 11KW
Détails du produit
| Nom: | Tour de commande numérique par ordinateur de couche horizontale de CKA6180A | Diamètre maximal d'oscillation au-dessus de lit: | Ø800mm |
|---|---|---|---|
| Diamètre de Max.swing au-dessus de glissière croisée: | Ø490mm | Longueur maximale d'objet: | 1000/1500/2000/3000/4000/5000mm |
| Longueur de coupe maximale: | 795/1245/1845/2745/3785/4745mm (position de verticale 4) 690/1140/1740/2640/3680/4640mm (6/8-positio | Puissance de moteur d'axe: | 11KW |
| Trou d'axe: | Ø100mm | Type de nez d'axe: | C11 |
| Gammes de vitesse d'axe: | 10-1000r/min (moteur motivé par l'inverseur) (manuel de 4 gammes) | Système de contrôle: | GSK/Fanuc/Simens |
| Mettre en évidence |
Tour de commande numérique par ordinateur de couche horizontale de précision,Tour de commande numérique par ordinateur de couche horizontale de CKA6180A,Tour à grande vitesse de la commande numérique par ordinateur 11KW |
||
Description du produit
Vente directe de précision de CKA6180A de série de couche horizontale de tour à grande vitesse supérieur de commande numérique par ordinateur
Description de produit
La machine pour le (z) vertical, (x) des deux coordonnées horizontales commandent le tour horizontal de commande numérique par ordinateur. Elle peut finir l'usinage de la surface cylindrique intérieure et externe, surface conique, surface circulaire, visage d'extrémité, cannelure, chanfrein et ainsi de suite, et peut tourner le fil droit métrique, le fil d'extrémité et le fil droit anglais et fil de chandelle et toute autre rotation. L'utilisation FANUC de CKA6180A, la commande numérique par ordinateur de Siemens, de Dalian, et tout autre système bien connu domestique et d'entreprises étrangères de commande numérique par ordinateur, l'objet peuvent être traitement de cycle répété répété. Approprié à la production multiespèces, faible et de milieu-volume des produits, le complexe, les pièces à haute précision peuvent montrer la supériorité.
Spécifications principales
| Modèle de produit | UNITÉ | CKA6163A | CKA6180A | CKA61100A | |
| Diamètre maximal d'oscillation au-dessus de lit | millimètre | Ø630 | Ø800 | Ø1000 | |
| Diamètre de Max.swing au-dessus de glissière croisée | millimètre | Ø320 | Ø490 | Ø700 | |
| Longueur maximale d'objet | millimètre | 1000/1500/2000/3000/4000/5000 | 1000/1500 | ||
| Longueur de coupe maximale | millimètre | 795/1245/1845/2745/3785/4745 (position de verticale 4) 690/1140/1740/2640/3680/4640 (6/8-position horizontal) |
795/1245 (position de verticale 4) 690/1140 (6/8-position horizontal) |
||
| Diamètre de Max.turning | Position de la verticale 4 | millimètre | Ø630 | Ø800 | Ø800 |
| Position 6 horizontale | millimètre | Ø620 | Ø620 | Ø620 | |
| Position 8 horizontale | millimètre | Ø620 | Ø620 | Ø620 | |
| Taille centrale d'axe | millimètre | 315 | 400 | 515 | |
| Puissance de moteur d'axe | kilowatt | 11 | |||
| Trou d'axe | millimètre | Ø100 | |||
| Chandelle de trou d'axe | 1h20 Ø120 | ||||
| Type de nez d'axe | C11 | ||||
| Gammes de vitesse d'axe | r/min | 10-1000 (moteur motivé par l'inverseur) manuel de 4 gammes |
|||
| Diamètre de cannette de Taistock | millimètre | Ø100 | |||
| Voyage de cannette de contre-pointe | millimètre | 240 | |||
| Chandelle de cannette de contre-pointe | Aucune TA 6 | ||||
| Max.travel d'axe des abscisses | millimètre | 320 | 400 | 400 | |
| Axe des z de Max.travelof | millimètre | 800/1250/1850/2750/3790/4750 | 800/1250 | ||
| Traversée rapide d'axe de X/Z | m/min | 4/7.5 (1000,1500,2000), 4 4(3000), 4/3.5 (4000,5000) | |||
| Taille de jambe d'outil (positon de verticale 4) | millimètre | 32X25 | |||
| Axe de X/Z plaçant l'exactitude | millimètre | 0,018/0.024(1000) 0,026 (1500,2000) 0,030 (3000,4000,5000) |
0,018/0.024(1000) 0.026(1500) |
||
| Exactitude d'axisrepeatability de X/Z | millimètre | 0,006/0.011(1000) 0,014 (1500,2000) - (2000 ou plus) |
0,006/0.011(1000) 0.014(1500) |
||
| dimensions de machine (L*W*H) |
millimètre | 3455X2020X 1805(1000) 3905X2020X 1805(1500) 4505X2020X 1805(2000) 5405X2020X 1805(3000) 6455X2020X 1805(4000) 7535X2020X 1805(5000) |
3455X2020X 2000(1000) 3905X2020X 2000(1500) |
||
| Poids de machine | kilogramme | 4800/5100/5600/ 5900/7100/8100 |
5300/5600/6100/ 6400/7600/8600 |
5600/6000 | |
Configuration de produit
| Configuration | CKA6136 | CKA6140 | CKA6150 | CKA6166 | CKA6163A | CKA6180A | CKA61100A | |
| Type de manière de guide | Manière de boîte | ● | ● | ● | ● | ● | ● | ● |
| Forme de changement de vitesse de motivation essentielle | Moteur servo manuel | ● | ● | ● | ● | O | O | O |
| Moteur servo automatique | O | O | O | O | O | O | O | |
| Moteur de double vitesse | — | — | O | O | — | — | — | |
| Moteur commun | — | — | — | — | O | O | O | |
| Moteur motivé par l'inverseur manuel | O | O | O | O | ● | ● | ● | |
| Moteur motivé par l'inverseur automatique | O | O | O | O | O | O | O | |
| Axe simple | CKA6136i | CKA6140i | CKA6150i | — | — | — | — | |

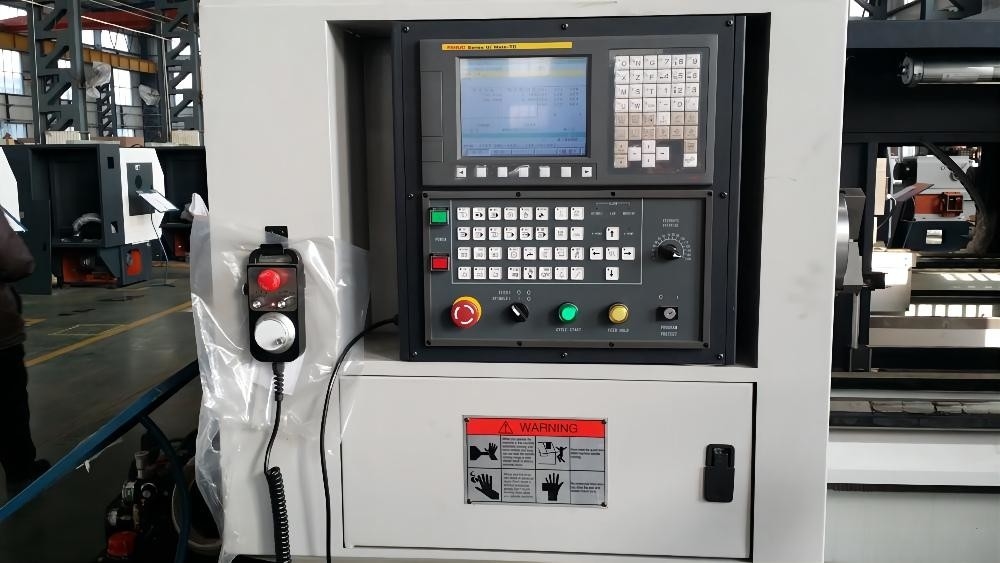

| Commande numérique par ordinateur | FANUC 0i-TF (5) | ● | ● | ● | ● | ● | ● | ● |
| GSK-980TDi | O | O | O | O | O | O | O | |
| SIEMENS | O | O | O | O | O | O | O | |
| KND | O | O | O | O | — | — | — | |
| HNC-808D | O | O | O | O | — | — | — | |
| MITSUBISHI | O | O | — | — | — | — | — | |

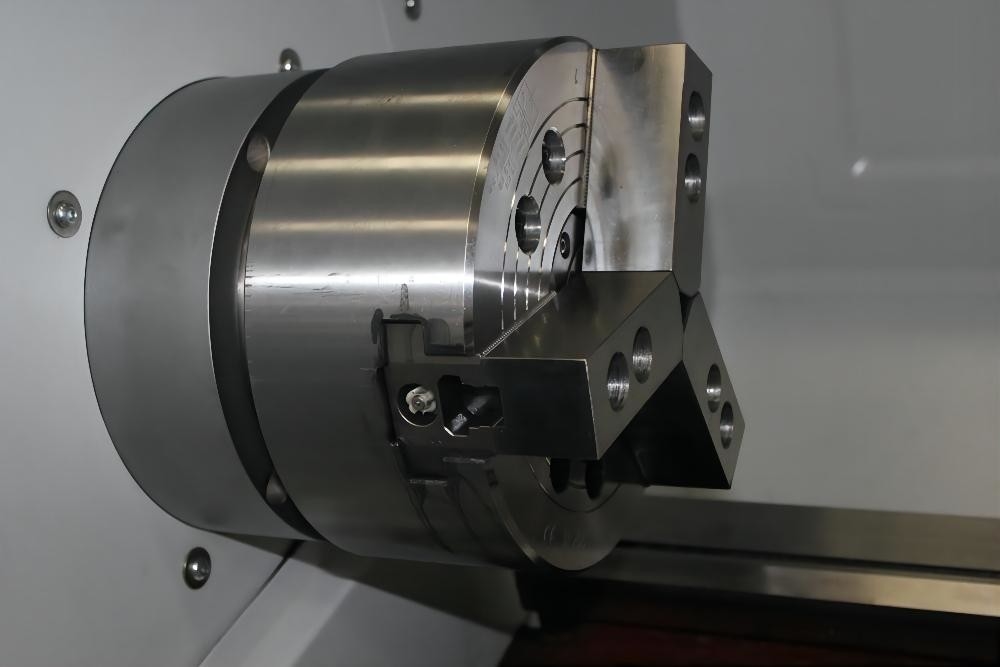

| Mandrin | Manuel | ● | ● | ● | ● | ● | ● | ● |
| Mandrin hydraulique creux domestique | O | O | O | O | — | — | — | |
| Mandrin hydraulique solide domestique | O | O | — | — | — | — | — | |
| Mandrin hydraulique creux importé | O | O | O | O | O | O | O | |
| Mandrin hydraulique solide importé | O | O | O | O | O | O | O | |
| Contre-pointe | Contre-pointe manuelle | ● | ● | ● | ● | ● | ● | ● |
| Contre-pointe hydraulique | O | O | O | O | O | O | O | |

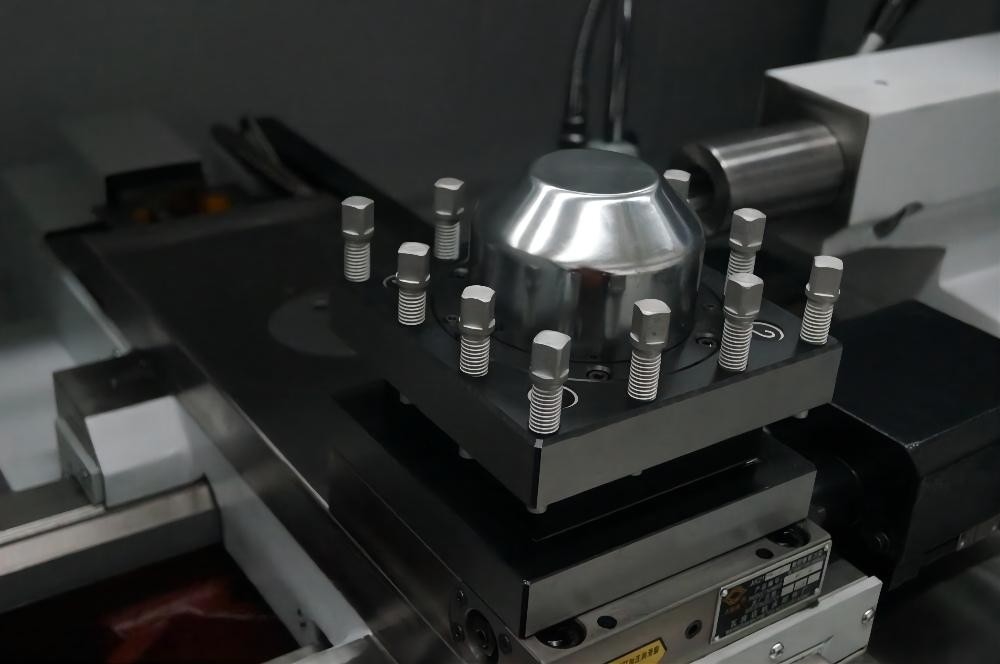

| Courrier d'outil | Positon de la verticale 4 | ● | ● | ● | ● | ● | ● | ● |
| 6-positOn horizontal | O | O | O | O | O | O | O | |
| Positon 8 horizontal | — | — | O | O | O | O | O | |
| Système de liquide réfrigérant | Refroidissement à air forcé | ● | ● | ● | ● | — | — | — |
| Échangeur de chaleur pour le panneau électrique | O | O | O | O | ● | ● | ● | |
| Boîtier de commande thermique électrique | O | O | O | O | O | O | O | |
| les autres options ou caractéristique | Repos régulier | O | O | O | O | O | O | O |
| Repos de disciple | O | O | O | O | O | O | O | |
| mandrin 4-Jaw | O | O | O | O | O | O | O | |
| Volant de commande externe | O | O | O | O | O | O | O | |
●---Norme O---Facultatif —--NON-DÉTERMINÉ
