Lieu d'origine:
La Chine
Certification:
CE, ISO certification
Numéro de modèle:
CKA6150i
Vidéo
Vidéo
Vidéo

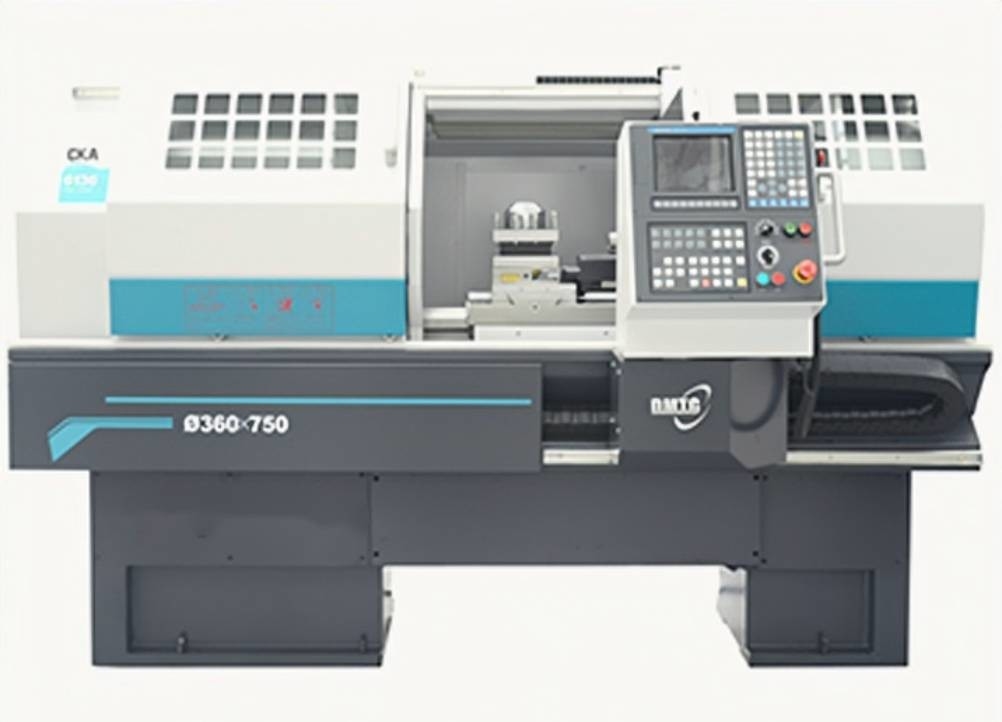

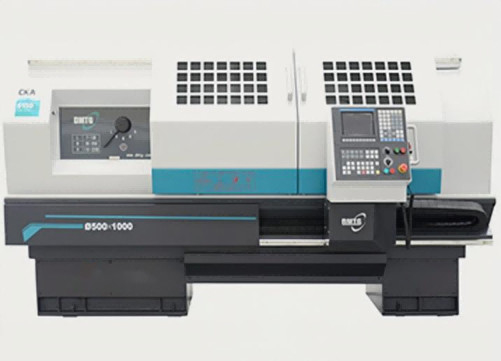

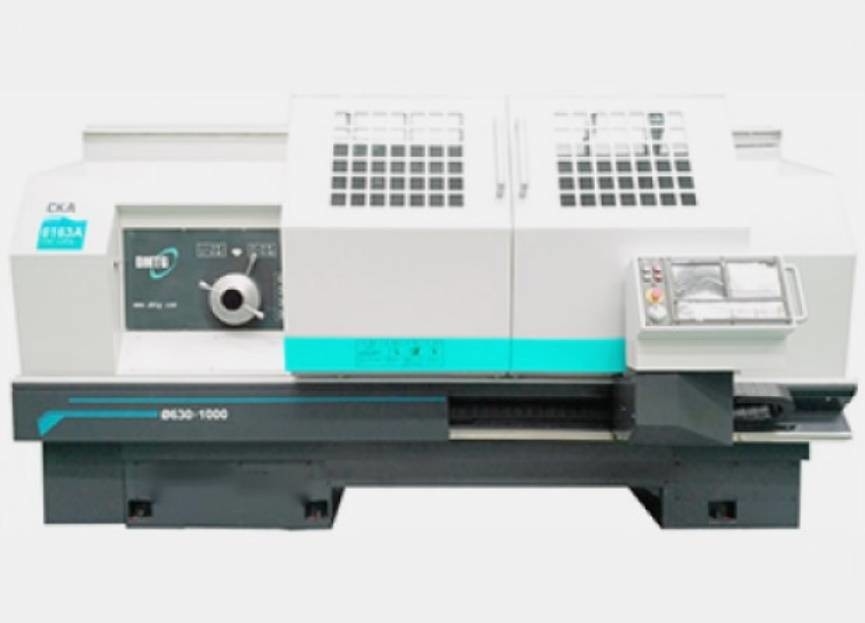

Tour universel de commande numérique par ordinateur de couche horizontale de série de CKA
Présentation de produit
Cette machine-outil est un tour horizontal de commande numérique par ordinateur commandé par le (z) vertical et (x) les coordonnées horizontales. Elle peut automatiquement couper cylindrique interne et externe, conique, rond, extrémité, des procédés de cannelure, de chamfreinage et autre de diverses pièces d'axe et de disque. Elle peut tourner les fils droits métriques, les fils d'extrémité, les fils droits de pouce et les divers processus de rotation. Comme le fil conique. Il convient à la production de la multi-variété, du milieu et des petits produits en lots, et montre la supériorité aux pièces complexes et à haute précision.
Configuration de produit
| Configuration | CKA6136 | CKA6140 | CKA6150 | CKA6166 | CKA6163A | CKA6180A | CKA61100A | |
| Type de manière de guide | Manière de boîte | ● | ● | ● | ● | ● | ● | ● |
| Forme de changement de vitesse de motivation essentielle | Moteur servo manuel | ● | ● | ● | ● | O | O | O |
| Moteur servo automatique | O | O | O | O | O | O | O | |
| Moteur de double vitesse | — | — | O | O | — | — | — | |
| Moteur commun | — | — | — | — | O | O | O | |
| Moteur motivé par l'inverseur manuel | O | O | O | O | ● | ● | ● | |
| Moteur motivé par l'inverseur automatique | O | O | O | O | O | O | O | |
| Axe simple | CKA6136i | CKA6140i | CKA6150i | — | — | — | — | |
| Commande numérique par ordinateur | FANUC 0i-TF (5) | ● | ● | ● | ● | ● | ● | ● |
| GSK-980TDi | O | O | O | O | O | O | O | |
| SIEMENS | O | O | O | O | O | O | O | |
| KND | O | O | O | O | — | — | — | |
| HNC-808D | O | O | O | O | — | — | — | |
| MITSUBISHI | O | O | — | — | — | — | — | |
| Mandrin | Manuel | ● | ● | ● | ● | ● | ● | ● |
| Mandrin hydraulique creux domestique | O | O | O | O | — | — | — | |
| Mandrin hydraulique solide domestique | O | O | — | — | — | — | — | |
| Mandrin hydraulique creux importé | O | O | O | O | O | O | O | |
| Mandrin hydraulique solide importé | O | O | O | O | O | O | O | |
| Contre-pointe | Contre-pointe manuelle | ● | ● | ● | ● | ● | ● | ● |
| Contre-pointe hydraulique | O | O | O | O | O | O | O | |
| Courrier d'outil | Positon de la verticale 4 | ● | ● | ● | ● | ● | ● | ● |
| 6-positOn horizontal | O | O | O | O | O | O | O | |
| Positon 8 horizontal | — | — | O | O | O | O | O | |
| Système de liquide réfrigérant | Refroidissement à air forcé | ● | ● | ● | ● | — | — | — |
| Échangeur de chaleur pour le panneau électrique | O | O | O | O | ● | ● | ● | |
| Boîtier de commande thermique électrique | O | O | O | O | O | O | O | |
| les autres options ou caractéristique | Repos régulier | O | O | O | O | O | O | O |
| Repos de disciple | O | O | O | O | O | O | O | |
| mandrin 4-Jaw | O | O | O | O | O | O | O | |
| Volant de commande externe | O | O | O | O | O | O | O | |
●---Norme O---Facultatif —--NON-DÉTERMINÉ
Spécifications principales
| Modèle de produit | UNITÉ | CKA6150 | CKA6166 | CKA6150i | |
| Diamètre maximal d'oscillation au-dessus de lit | millimètre | Ø500 | Ø660 | Ø500 | |
| Diamètre de Max.swing au-dessus de glissière croisée | millimètre | Ø280 | Ø430 | Ø280 | |
| Longueur maximale d'objet | millimètre | 750/1000/1500/2000 | 750/1000/1500/2000 | 750/1000 | |
| Longueur de coupe maximale | millimètre | 680/930/1430/1930 | 680/930/1430/1930 | 680/930 | |
| Diamètre de Max.turning | Position de la verticale 4 | millimètre | Ø500 | Ø560 | Ø500 |
| Position 6 horizontale | millimètre | Ø400 | Ø400 | Ø400 | |
| Position 8 horizontale | millimètre | Ø370 | Ø370 | Ø370 | |
| Taille centrale d'axe | millimètre | 250 | 330 | 250 | |
| Puissance de moteur d'axe | kilowatt | 7.5/11 | 7.5/11 | 11/15 | |
| Trou d'axe | millimètre | Ø82 | |||
| Chandelle de trou d'axe | 1h20 Ø90 | 1h20 Ø90 | 1h20 Ø100 | ||
| Type de nez d'axe | D8 | D8 | Des2-8 | ||
| Gammes de vitesse d'axe | r/min | 7-2200 manuel de 3 gammes |
7-2200 manuel de 3 gammes |
30-3000 Axe simple |
|
| Diamètre de cannette de Taistock | millimètre | Ø75 | |||
| Voyage de cannette de contre-pointe | millimètre | 150 | |||
| Chandelle de cannette de contre-pointe | Aucune TA 5 | ||||
| Max.travel d'axe des abscisses | millimètre | 280 | 305 | 280 | |
| Axe des z de Max.travelof | millimètre | 685/935/1435/1935 | 685/935/1435/1935 | 685/935 | |
| Traversée rapide d'axe de X/Z | m/min | 4/8 (750-1500) 4 6(2000) |
4/8 (750-1500) 4 6(2000) |
4/8 | |
| Taille de jambe d'outil (positon de verticale 4) | millimètre | 25X25 | |||
| Axe de X/Z plaçant l'exactitude | millimètre | 0,018/0.021(750) 0.024(1000) 0,026 (1500, 2000) |
0,018/0.021(750) 0.024(1000) 0,026 (1500, 2000) |
0,018/0.021(750) 0.024(1000) |
|
| Exactitude d'axisrepeatability de X/Z | millimètre | 0,006/0.008(750) 0.011(1000) 0,014 (1500, 2000) |
0,006/0.008(750) 0.011(1000) 0,014 (1500, 2000) |
0,006/0.008(750) 0.011(1000) |
|
| dimensions de machine (L*W*H) |
millimètre | 2580X1750X 1620(750) 2830X1750X 1620(1000) 3330X1750X 1620(1500) 3830X1750X 1620(2000) |
2580X1750X 1620(750) 2830X1750X 1620(1000) 3330X1750X 1620(1500) 3830X1750X 1620(2000) |
2580X1750X 1620(750) 2830X1750X 1620(1000) |
|
| Poids de machine | kilogramme | 2550/2600/2700/2800 | 2700/2750/2850/2950 | 2550/2600 | |
