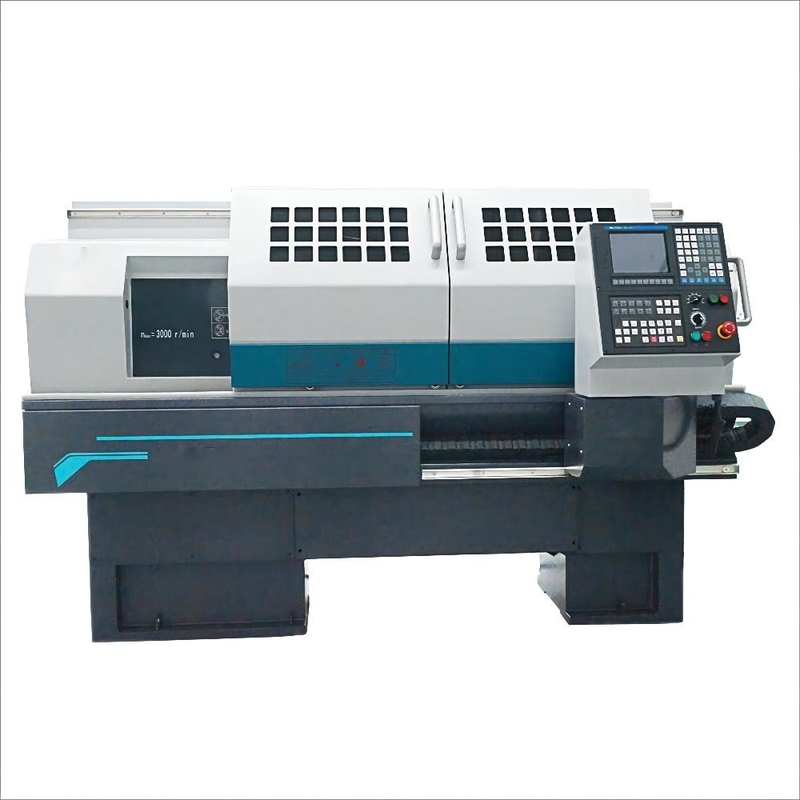

Machine de rotation universelle de rotation du tour CKA6150 en métal horizontal de commande numérique par ordinateur
Détails du produit
| Nom: | Tour de commande numérique par ordinateur de la couche horizontale CKA6150 | Diamètre maximal d'oscillation au-dessus de lit: | Ø500mm |
|---|---|---|---|
| Diamètre de Max.swing au-dessus de glissière croisée: | Ø280mm | Longueur maximale d'objet: | 750/1000/1500/2000mm |
| Longueur de coupe maximale: | 680/930/1430/1930mm | Puissance de moteur d'axe: | 7.5/11Kw |
| Trou d'axe: | Ø82mm | Type de nez d'axe: | D8 |
| Gammes de vitesse d'axe: | 7-2200 (manuel de 3 gammes) | Traversée rapide d'axe de X/Z: | 、 4/8m/min (750-1500) 4/6m/min (2000) |
| Mettre en évidence |
Tour de rotation en métal horizontal de commande numérique par ordinateur,Tour de rotation en métal de la commande numérique par ordinateur CKA6150,Machine de rotation universelle horizontale |
||
Description du produit
Tour de rotation de couche horizontale de la série CKA6150 de CKA de commande numérique par ordinateur en métal universel de tour
Présentation de produit
* cette série de produits adopte la structure horizontale de couche horizontale, le lit, la poupée d'axe, la selle de lit, la jambe de lit et tout autre de base
sellez tous les échantillons du moulage au sable de résine, traitement vieillissant artificiel, la stabilité est bon
* l'extinction intermédiaire de fréquence de guide de lit de tour, la selle de lit et la surface commune faisante de la planche à roulettes de guide utilisant le « modèle de bâton » traitant, les pièces mobiles peuvent réaliser la trace alimentant, empêchent de ramper.
* axez la vitesse est éventail élevé et de règlement de vitesse, et l'à faible bruit.
Configuration de produit
| Configuration | CKA6136 | CKA6140 | CKA6150 | CKA6166 | CKA6163A | CKA6180A | CKA61100A | |
| Type de manière de guide | Manière de boîte | ● | ● | ● | ● | ● | ● | ● |
| Forme de changement de vitesse de motivation essentielle | Moteur servo manuel | ● | ● | ● | ● | O | O | O |
| Moteur servo automatique | O | O | O | O | O | O | O | |
| Moteur de double vitesse | — | — | O | O | — | — | — | |
| Moteur commun | — | — | — | — | O | O | O | |
| Moteur motivé par l'inverseur manuel | O | O | O | O | ● | ● | ● | |
| Moteur motivé par l'inverseur automatique | O | O | O | O | O | O | O | |
| Axe simple | CKA6136i | CKA6140i | CKA6150i | — | — | — | — | |
| Commande numérique par ordinateur | FANUC 0i-TF (5) | ● | ● | ● | ● | ● | ● | ● |
| GSK-980TDi | O | O | O | O | O | O | O | |
| SIEMENS | O | O | O | O | O | O | O | |
| KND | O | O | O | O | — | — | — | |
| HNC-808D | O | O | O | O | — | — | — | |
| MITSUBISHI | O | O | — | — | — | — | — | |
| Mandrin | Manuel | ● | ● | ● | ● | ● | ● | ● |
| Mandrin hydraulique creux domestique | O | O | O | O | — | — | — | |
| Mandrin hydraulique solide domestique | O | O | — | — | — | — | — | |
| Mandrin hydraulique creux importé | O | O | O | O | O | O | O | |
| Mandrin hydraulique solide importé | O | O | O | O | O | O | O | |
| Contre-pointe | Contre-pointe manuelle | ● | ● | ● | ● | ● | ● | ● |
| Contre-pointe hydraulique | O | O | O | O | O | O | O | |
| Courrier d'outil | Positon de la verticale 4 | ● | ● | ● | ● | ● | ● | ● |
| 6-positOn horizontal | O | O | O | O | O | O | O | |
| Positon 8 horizontal | — | — | O | O | O | O | O | |
| Système de liquide réfrigérant | Refroidissement à air forcé | ● | ● | ● | ● | — | — | — |
| Échangeur de chaleur pour le panneau électrique | O | O | O | O | ● | ● | ● | |
| Boîtier de commande thermique électrique | O | O | O | O | O | O | O | |
| les autres options ou caractéristique | Repos régulier | O | O | O | O | O | O | O |
| Repos de disciple | O | O | O | O | O | O | O | |
| mandrin 4-Jaw | O | O | O | O | O | O | O | |
| Volant de commande externe | O | O | O | O | O | O | O | |
●---Norme O---Facultatif —--NON-DÉTERMINÉ
Spécifications principales
| Modèle de produit | UNITÉ | CKA6150 | CKA6166 | CKA6150i | |
| Diamètre maximal d'oscillation au-dessus de lit | millimètre | Ø500 | Ø660 | Ø500 | |
| Diamètre de Max.swing au-dessus de glissière croisée | millimètre | Ø280 | Ø430 | Ø280 | |
| Longueur maximale d'objet | millimètre | 750/1000/1500/2000 | 750/1000/1500/2000 | 750/1000 | |
| Longueur de coupe maximale | millimètre | 680/930/1430/1930 | 680/930/1430/1930 | 680/930 | |
| Diamètre de Max.turning | Position de la verticale 4 | millimètre | Ø500 | Ø560 | Ø500 |
| Position 6 horizontale | millimètre | Ø400 | Ø400 | Ø400 | |
| Position 8 horizontale | millimètre | Ø370 | Ø370 | Ø370 | |
| Taille centrale d'axe | millimètre | 250 | 330 | 250 | |
| Puissance de moteur d'axe | kilowatt | 7.5/11 | 7.5/11 | 11/15 | |
| Trou d'axe | millimètre | Ø82 | |||
| Chandelle de trou d'axe | 1h20 Ø90 | 1h20 Ø90 | 1h20 Ø100 | ||
| Type de nez d'axe | D8 | D8 | Des2-8 | ||
| Gammes de vitesse d'axe | r/min | 7-2200 manuel de 3 gammes |
7-2200 manuel de 3 gammes |
30-3000 Axe simple |
|
| Diamètre de cannette de Taistock | millimètre | Ø75 | |||
| Voyage de cannette de contre-pointe | millimètre | 150 | |||
| Chandelle de cannette de contre-pointe | Aucune TA 5 | ||||
| Max.travel d'axe des abscisses | millimètre | 280 | 305 | 280 | |
| Axe des z de Max.travelof | millimètre | 685/935/1435/1935 | 685/935/1435/1935 | 685/935 | |
| Traversée rapide d'axe de X/Z | m/min | 4/8 (750-1500) 4 6(2000) |
4/8 (750-1500) 4 6(2000) |
4/8 | |
| Taille de jambe d'outil (positon de verticale 4) | millimètre | 25X25 | |||
| Axe de X/Z plaçant l'exactitude | millimètre | 0,018/0.021(750) 0.024(1000) 0,026 (1500, 2000) |
0,018/0.021(750) 0.024(1000) 0,026 (1500, 2000) |
0,018/0.021(750) 0.024(1000) |
|
| Exactitude d'axisrepeatability de X/Z | millimètre | 0,006/0.008(750) 0.011(1000) 0,014 (1500, 2000) |
0,006/0.008(750) 0.011(1000) 0,014 (1500, 2000) |
0,006/0.008(750) 0.011(1000) |
|
| dimensions de machine (L*W*H) |
millimètre | 2580X1750X 1620(750) 2830X1750X 1620(1000) 3330X1750X 1620(1500) 3830X1750X 1620(2000) |
2580X1750X 1620(750) 2830X1750X 1620(1000) 3330X1750X 1620(1500) 3830X1750X 1620(2000) |
2580X1750X 1620(750) 2830X1750X 1620(1000) |
|
| Poids de machine | kilogramme | 2550/2600/2700/2800 | 2700/2750/2850/2950 | 2550/2600 | |
Points forts du produit
