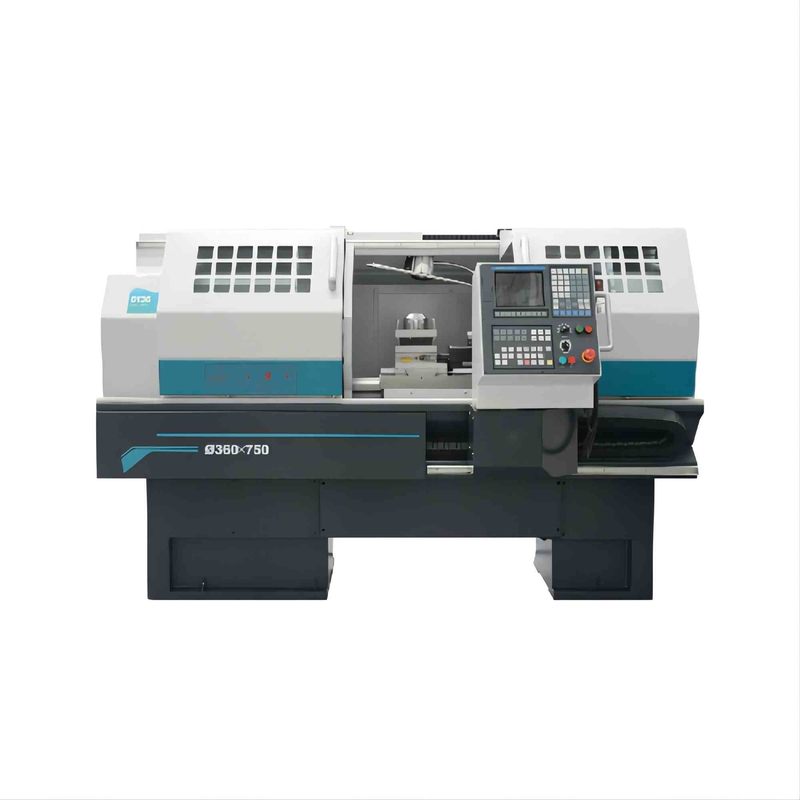

Machine horizontale de commande numérique par ordinateur de la machine CKA6136 CKA6136i de tour de couche horizontale de l'axe 5.5KW
Détails du produit
| Nom: | Tour de commande numérique par ordinateur de couche horizontale de CKA6136/CKA6136i | Diamètre maximal d'oscillation au-dessus de lit: | Ø360mm |
|---|---|---|---|
| Diamètre de Max.swing au-dessus de glissière croisée: | Ø180mm | Longueur maximale d'objet: | 750/1000mm |
| Longueur de coupe maximale: | 580/830mm | Puissance de moteur d'axe: | 5.5KW |
| Trou d'axe: | Ø52/Ø40mm | Type de nez d'axe: | A2-6 /A2-5 |
| Gammes de vitesse d'axe: | 20-2500 (2) de manuel de gamme/20-3500 (axe simple) | Traversée rapide d'axe de X/Z: | 4/6m/min |
| Mettre en évidence |
Machine de tour de la couche horizontale CKA6136,Machine de tour de la couche horizontale 5.5KW,Machine horizontale de la commande numérique par ordinateur CKA6136 |
||
Description du produit
Machine de tour de couche horizontale des prix de machine de commande numérique par ordinateur de la série CKA6136/CKA6136i Chine de CKA à vendre
Présentation de produit
Les tours de commande numérique par ordinateur de série de CKA sont les tours horizontaux de commande numérique par ordinateur commandés par (z) longitudinal et (x) coordonnées transversales. Il peut automatiquement des procédés accomplir la surface cylindrique interne et externe, la surface conique, la surface d'arc, la surface d'extrémité, cannelure, chamfreinage et autre pour différentes pièces d'axe et de disque. Il peut également tourner les fils droits métriques, les fils d'extrémité et les fils de pouce et divers droits tournant le traitement tel que le fil de chandelle. Il convient à la production petits et moyens en lots des produits de multi-variété, et peut montrer sa supériorité particulièrement pour les pièces complexes et à haute précision.
Configuration de produit
| Configuration | CKA6136 | CKA6140 | CKA6150 | CKA6166 | CKA6163A | CKA6180A | CKA61100A | |
| Type de manière de guide | Manière de boîte | ● | ● | ● | ● | ● | ● | ● |
| Forme de changement de vitesse de motivation essentielle | Moteur servo manuel | ● | ● | ● | ● | O | O | O |
| Moteur servo automatique | O | O | O | O | O | O | O | |
| Moteur de double vitesse | — | — | O | O | — | — | — | |
| Moteur commun | — | — | — | — | O | O | O | |
| Moteur motivé par l'inverseur manuel | O | O | O | O | ● | ● | ● | |
| Moteur motivé par l'inverseur automatique | O | O | O | O | O | O | O | |
| Axe simple | CKA6136i | CKA6140i | CKA6150i | — | — | — | — | |
| Commande numérique par ordinateur | FANUC 0i-TF (5) | ● | ● | ● | ● | ● | ● | ● |
| GSK-980TDi | O | O | O | O | O | O | O | |
| SIEMENS | O | O | O | O | O | O | O | |
| KND | O | O | O | O | — | — | — | |
| HNC-808D | O | O | O | O | — | — | — | |
| MITSUBISHI | O | O | — | — | — | — | — | |
| Mandrin | Manuel | ● | ● | ● | ● | ● | ● | ● |
| Mandrin hydraulique creux domestique | O | O | O | O | — | — | — | |
| Mandrin hydraulique solide domestique | O | O | — | — | — | — | — | |
| Mandrin hydraulique creux importé | O | O | O | O | O | O | O | |
| Mandrin hydraulique solide importé | O | O | O | O | O | O | O | |
| Contre-pointe | Contre-pointe manuelle | ● | ● | ● | ● | ● | ● | ● |
| Contre-pointe hydraulique | O | O | O | O | O | O | O | |
| Courrier d'outil | Positon de la verticale 4 | ● | ● | ● | ● | ● | ● | ● |
| 6-positOn horizontal | O | O | O | O | O | O | O | |
| Positon 8 horizontal | — | — | O | O | O | O | O | |
| Système de liquide réfrigérant | Refroidissement à air forcé | ● | ● | ● | ● | — | — | — |
| Échangeur de chaleur pour le panneau électrique | O | O | O | O | ● | ● | ● | |
| Boîtier de commande thermique électrique | O | O | O | O | O | O | O | |
| les autres options ou caractéristique | Repos régulier | O | O | O | O | O | O | O |
| Repos de disciple | O | O | O | O | O | O | O | |
| mandrin 4-Jaw | O | O | O | O | O | O | O | |
| Volant de commande externe | O | O | O | O | O | O | O | |
●---Norme O---Facultatif —--NON-DÉTERMINÉ
Spécifications principales
| Modèle de produit | UNITÉ | CKA6136 | CKA6136i | CKA6140 | CKA6140i | |
| Diamètre maximal d'oscillation au-dessus de lit | millimètre | Ø360 | Ø400 | |||
| Diamètre de Max.swing au-dessus de glissière croisée | millimètre | Ø180 | Ø200 | |||
| Longueur maximale d'objet | millimètre | 750/1000 | 750/1000 | |||
| Longueur de coupe maximale | millimètre | 580/830 | 580/830 | |||
| Diamètre de Max.turning | Position de la verticale 4 | millimètre | Ø360 | Ø400 | ||
| Position 6 horizontale | millimètre | Ø300 | Ø300 | |||
| Position 8 horizontale | millimètre | — | — | |||
| Taille centrale d'axe | millimètre | 186 | 200 | |||
| Puissance de moteur d'axe | kilowatt | 5,5 | 5,5 | 5,5 | 5,5 | |
| Trou d'axe | millimètre | Ø52 | Ø40 | Ø52 | Ø40 | |
| Chandelle de trou d'axe | La TA 6 | La TA 5 | La TA 6 | La TA 5 | ||
| Type de nez d'axe | Des2-6 | Des2-5 | Des2-6 | Des2-5 | ||
| Gammes de vitesse d'axe | r/min | 20-2500 manuel de 2 gammes |
20-3500 Axe simple |
20-2500 manuel de 2 gammes |
20-3500 Axe simple |
|
| Diamètre de cannette de Taistock | millimètre | Ø63 | Ø63 | |||
| Voyage de cannette de contre-pointe | millimètre | 140 | 140 | |||
| Chandelle de cannette de contre-pointe | Aucune TA 4 | Aucune TA 4 | ||||
| Max.travel d'axe des abscisses | millimètre | 230 | 240 | |||
| Axe des z de Max.travelof | millimètre | 580/830 | 580/830 | |||
| Traversée rapide d'axe de X/Z | m/min | 4/6 | 4/6 | |||
| Taille de jambe d'outil (positon de verticale 4) | millimètre | 20X20 | 20X20 | |||
| Axe de X/Z plaçant l'exactitude | millimètre | 0,018/ 0.021(750) 0.024(1000) |
0,018/ 0.021(750) 0.024(1000) |
|||
| Exactitude d'axisrepeatability de X/Z | millimètre | 0,006/ 0.008(750) 0.011(1000) |
0,006/ 0.008(750) 0.011(1000) |
|||
| dimensions de machine (L*W*H) |
millimètre | 2300X1480X 1520(750) 2550X1480X 1520(1000) |
2300X1480X 1520(750) 2550X1480X 1520(1000) |
|||
| Poids de machine | kilogramme | 1800(750) 1900(1000) |
1850(750) 1950(1000) |
|||
