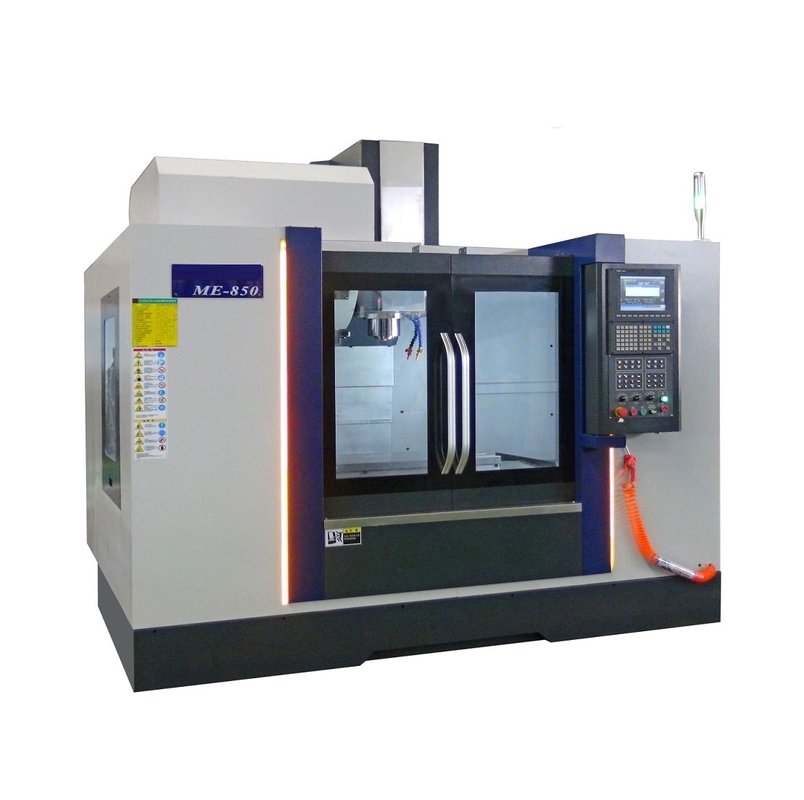

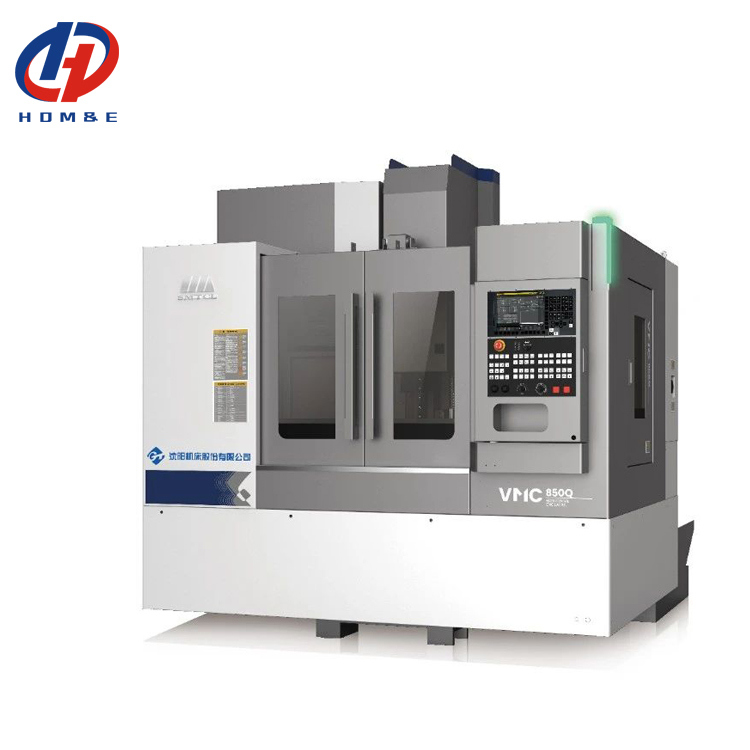

ME850 4 centre d'usinage vertical de la commande numérique par ordinateur Vmc850 d'axe en métal 5 de machine de l'axe VMC
Détails du produit
| Nom du produit: | Centre d'usinage vertical cnc ME850 vmc850 | Précision de positionnement (mm): | 0,012 |
|---|---|---|---|
| Répétabilité (X/Y/Z) (mm): | 0,005 | Déplacement des axes X/Y/Z: | 850/500/550mm |
| Capacité de charge maximale: | 800 kg | Vitesse de broche: | 8 000 tr/min/12 000 tr/min (facultatif) |
| Puissance du moteur de broche: | 7,5/11KW | Cône de broche: | BT40 |
| quantité d'outils: | 24 | Répéter la précision du positionnement: | 0,005 mm |
| Mettre en évidence |
Machine de l'axe VMC de la commande numérique par ordinateur 4,Machine de l'axe VMC en métal 4,Centre d'usinage Vmc850 vertical |
||
Description du produit
Description du produit :

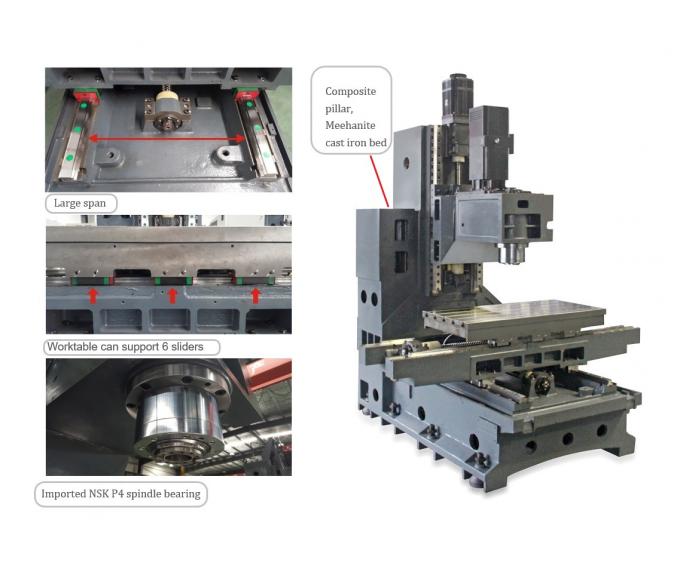

1, conception à haute rigidité et haute stabilité

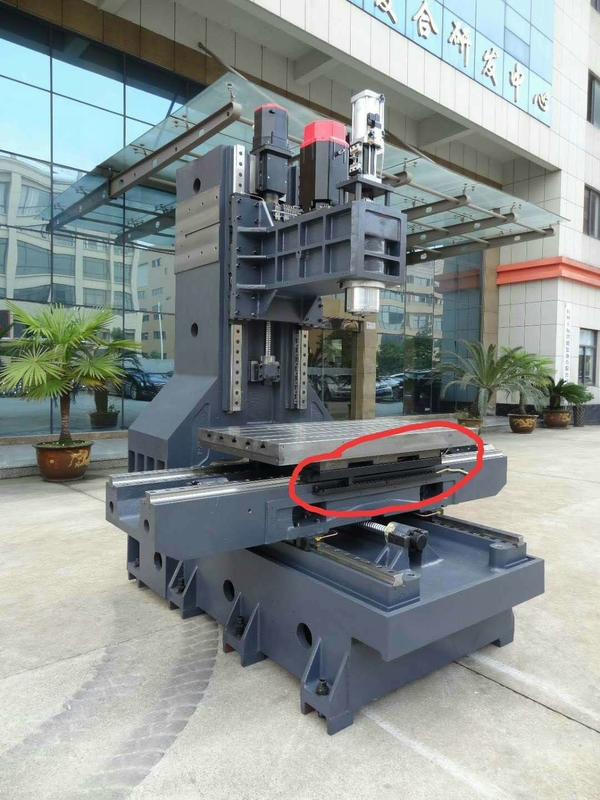

* Lit de coulée intégral haute résistance

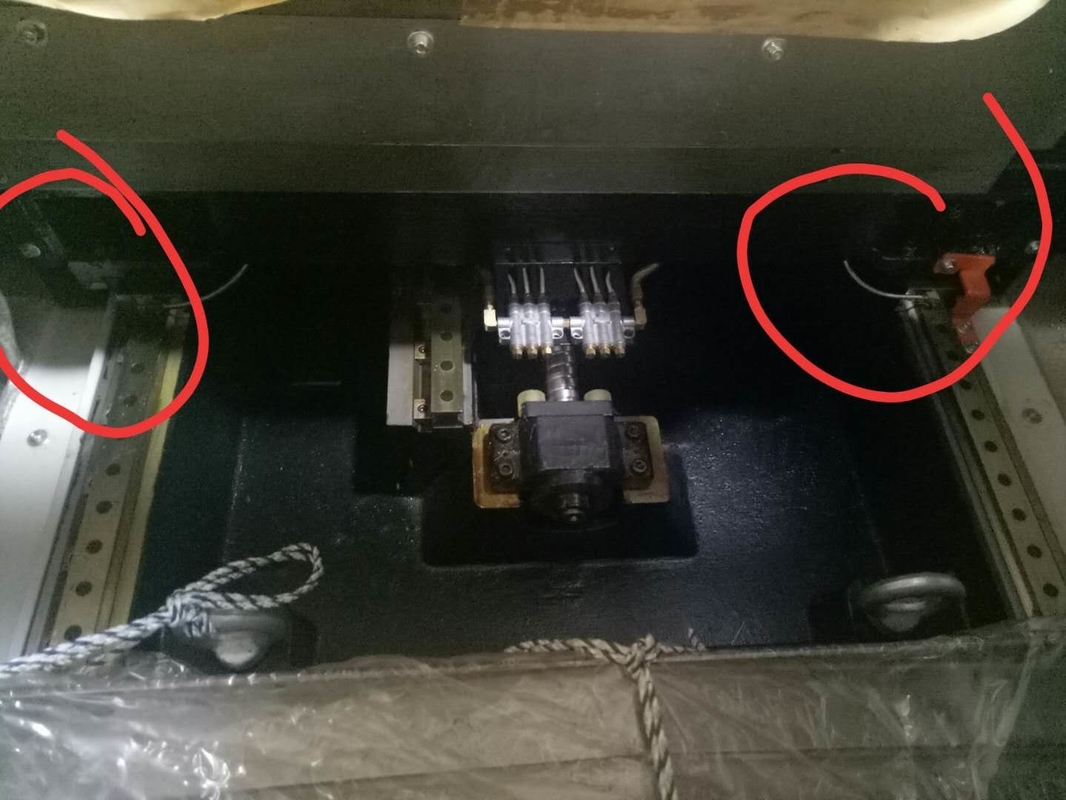

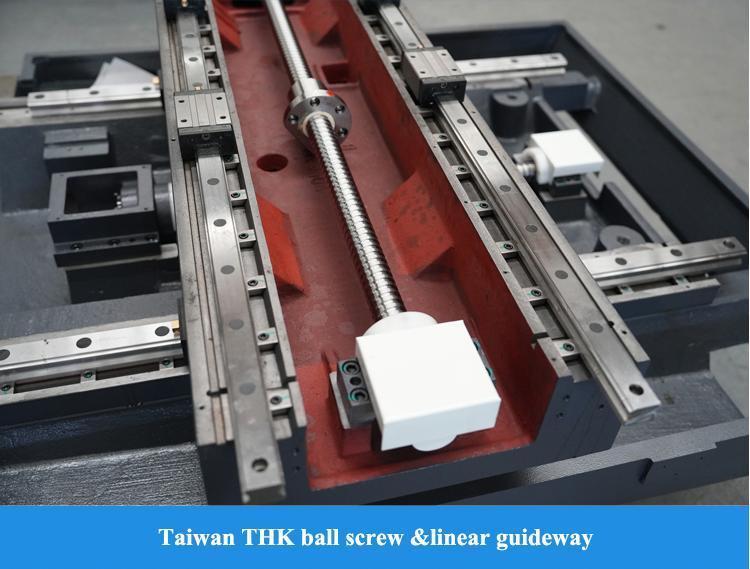

* Guide à rouleaux de classe P à trois axes
* Colonne à chevrons longue portée
Évaluation par un tiers : niveau de performance inégalé
Paramètres du produit :
|
Article
|
Unité
|
VMC850Q
|
VMC1000Q
|
VMC1100Q
|
|
|
Capacité
|
Déplacement sur l'axe X
|
mm
|
850
|
1000
|
1100
|
|
Déplacement de l'axe Y
|
mm
|
500
|
500
|
620
|
|
|
Déplacement de l'axe Z
|
mm
|
540
|
540
|
600
|
|
|
Nez de broche à la surface de la table
|
mm
|
120-660
|
120-660
|
120-720
|
|
|
Nez de broche à la surface de la colonne
|
mm
|
640
|
640
|
743
|
|
|
Table de travail
|
Taille du tableau (L×L)
|
mm
|
1000×500
|
1200×500
|
1300×610
|
|
Charge maximale sur la table
|
kilos
|
600
|
600
|
1000
|
|
|
Taille de la fente en T
|
mm
|
18×5
|
18×5
|
18×5
|
|
|
Broche
|
Vitesse de broche
|
tr/min
|
10000
|
10000
|
10000
|
|
Cône de broche/tige de broche
|
mm
|
Cône 7/24
|
Cône 7/24
|
Cône 7/24
|
|
|
BT40
|
BT40
|
BT40
|
|||
|
Moteur de broche
|
kW
|
7,5/11
|
7,5/11
|
15/11
|
|
|
Couple de sortie maximal
|
Nm
|
35,8/70
|
35,8/70
|
52,5/95,5
|
|
|
Type d'entraînement de broche
|
|
Courroie crantée synchrone
|
|||
|
Outils
|
Modèle de porte-outil
|
|
MAS403 BT40
|
||
|
Modèle à tirette
|
|
MAS 403 P40T-I
|
|||
|
Vitesse d'alimentation
|
Traversée rapide X, Y, Z
|
m/min
|
48/48/48
|
||
|
Puissance moteur 3 axes (X/Y/Z)
|
kW
|
1,8/1,8/3
|
1,8/1,8/3
|
3/3/3
|
|
|
Couple moteur 3 axes (X/Y/Z)
|
N·m
|
11/11/20
|
11/11/20
|
20/20/20
|
|
|
Avance de coupe maximale
|
mm/min
|
1-20000
|
|||
|
ATC
|
Taper
|
ordinateur
|
ATC avec bras robotisé
|
||
|
Mode
|
|
Sélection de l'outil le plus proche dans les deux sens
|
|||
|
Capacité
|
Pièces
|
24
|
|||
|
Longueur maximale de l'outil
|
mm
|
300
|
|||
|
Poids maximum de l'outil
|
kilos
|
7
|
|||
|
Max aussi diamètre du disque.-Full
|
mm
|
80
|
|||
|
Max aussi diamètre du disque-Adjacent
|
mm
|
150
|
|||
|
Temps de changement d'outil (TT)
|
seconde
|
2.5
|
|||
|
La hauteur entre la table et le sol
|
mm
|
900
|
900
|
950
|
|
|
Autres
|
Dimensions hors tout
(L×LxH)
|
mm
|
2400×2975×2840
(Exclure le convoyeur à copeaux)
|
2700×2975×2840
(Exclure le convoyeur à copeaux)
|
2940×3450×3050
(Exclure le convoyeur à copeaux)
|
|
Poids net de la machine
|
kilos
|
5100
|
5400
|
6200
|
|
|
Puissance totale requise
|
KVA
|
18
|
18
|
25
|
|
|
Configuration standard :

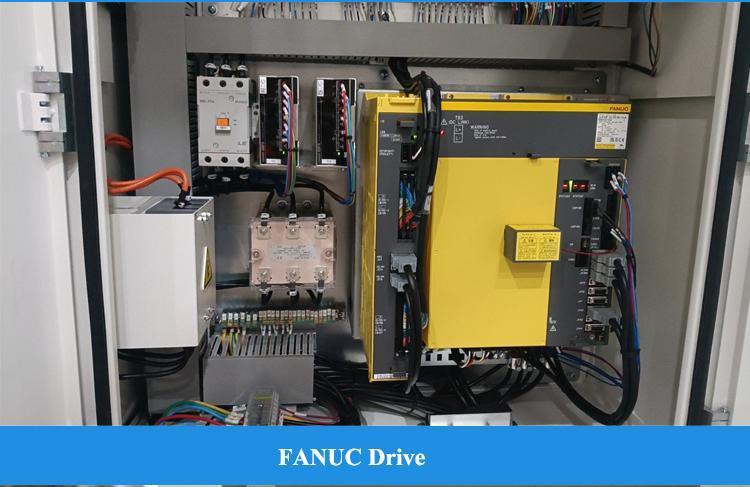

1. Système de contrôle FANUC OI-MF TYPE(5)β
2. Broche de 10 000 tr/min, courroie connectée. 3. Magasin d'outils de manipulation de 24 disques 4. Réservoir d'eau + puce de rinçage du lit 5. Pistolet à air propre, lampe de travail, voyant d'avertissement |
Configuration sélective :
1. Système Fanuc Oi-MF TAPE(l)β
2. Système Fanuc Oi-MF TAPE(l)α 3. Système CNC Siemens 828D 4. Broche mécanique à connexion directe de 12 000 tr/min 5. 16 000 tr/min, broche motorisée 24 000 6. Plateau tournant 4ème axe 7. Refroidissement à l'intérieur de 2MPa, 3MPa,5MPa,7MPa 8. Séparateur huile-eau 9. Extracteur de copeaux de chaîne 10. Pistolet à eau propre 11. Inspection des outils et des pièces 12. Porte automatique 13. Serrure de sécurité 14. Armoire électrique et climatisation |
||||
NOTRE Prestation :
Assurez-vous de recevoir une machine de haute qualité
1. Chaque pièce doit être inspectée
2. Plus de 100 contrôles de processus de production
3. Plus de 200 éléments d'inspection
4. Traitement des échantillons de chaque machine
5. Essai de 72 heures avant la livraison
◆ 30 ans + histoire de R&D, l'entreprise a été fondée en 1993
◆ Fabricant de haute technologie doté d'une capacité de recherche et de conception
◆ Système d'approvisionnement stable et mature
◆ Jeunes commerciaux et ingénieurs actifs pour des services instantanés (24 heures en ligne)
◆ Mise à niveau du mécanisme selon l'ergonomie et la facilité d'entretien
◆ Notre principe de conception de structure : maintenance et installation faciles, maintenance à faible coût, n'affecte pas la production
FAQ :
T1. Êtes-vous une entreprise commerciale ou une entreprise manufacturière ?
à compter de la date du connaissement de la machine.
Pr-vente : Solutions personnalisées, planification et conception ; Service personnalisé
Après-vente : service en ligne 7 jours sur 24, guidage à distance de l'installation, connexion au système logiciel client
réalisé entre usines avec une chaîne de production complète qui est votre garantie la plus fiable.
