Lieu d'origine:
La Chine
Nom de marque:
smtcl symg
Certification:
CE ISO
Numéro de modèle:
CA6161B/A CA6261B/A
Vidéo
Vidéo
Vidéo
Caractéristiques du produit

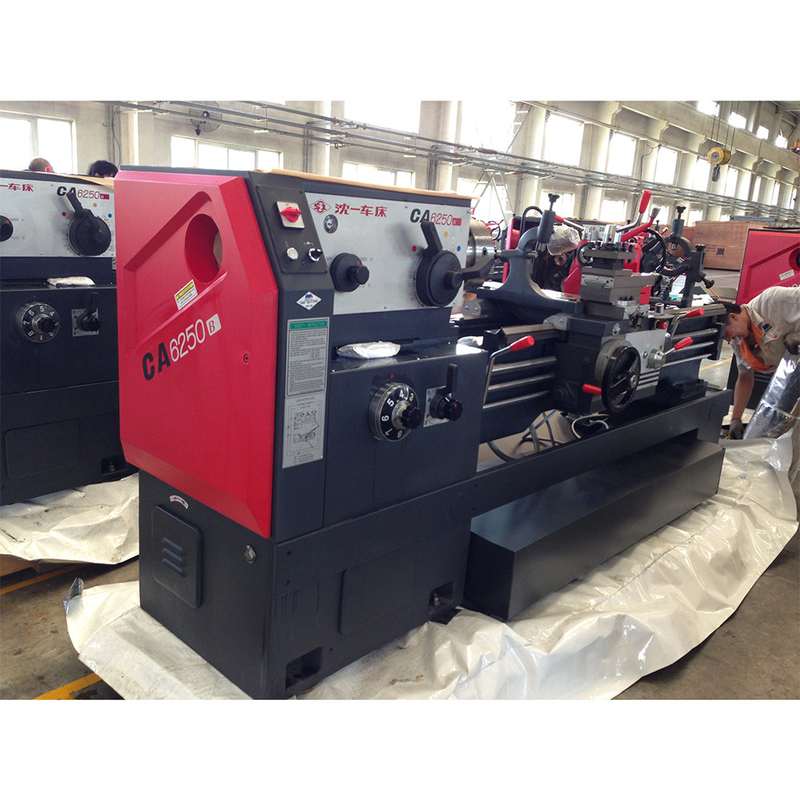

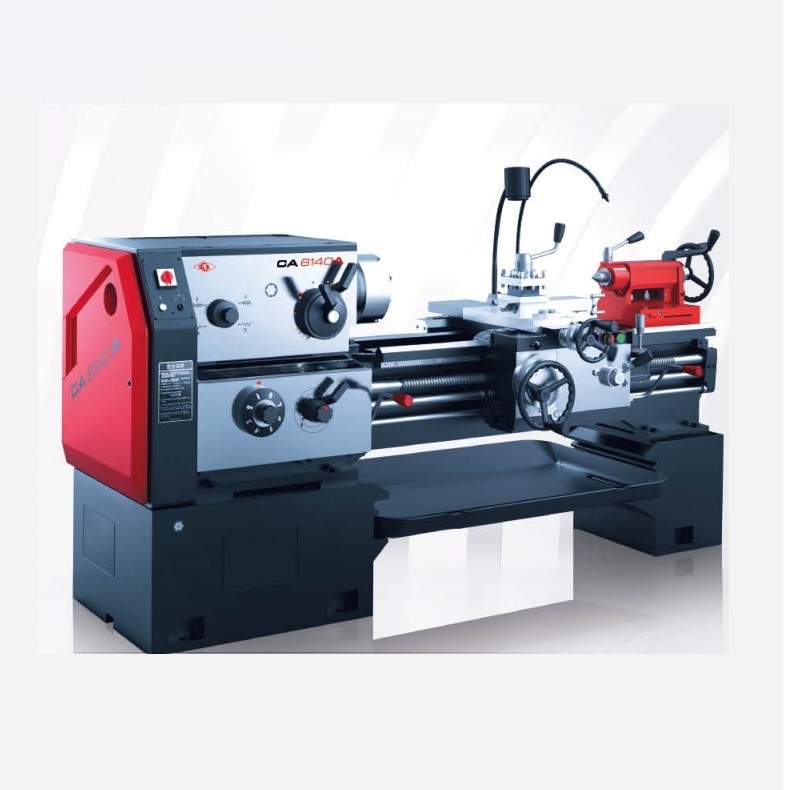

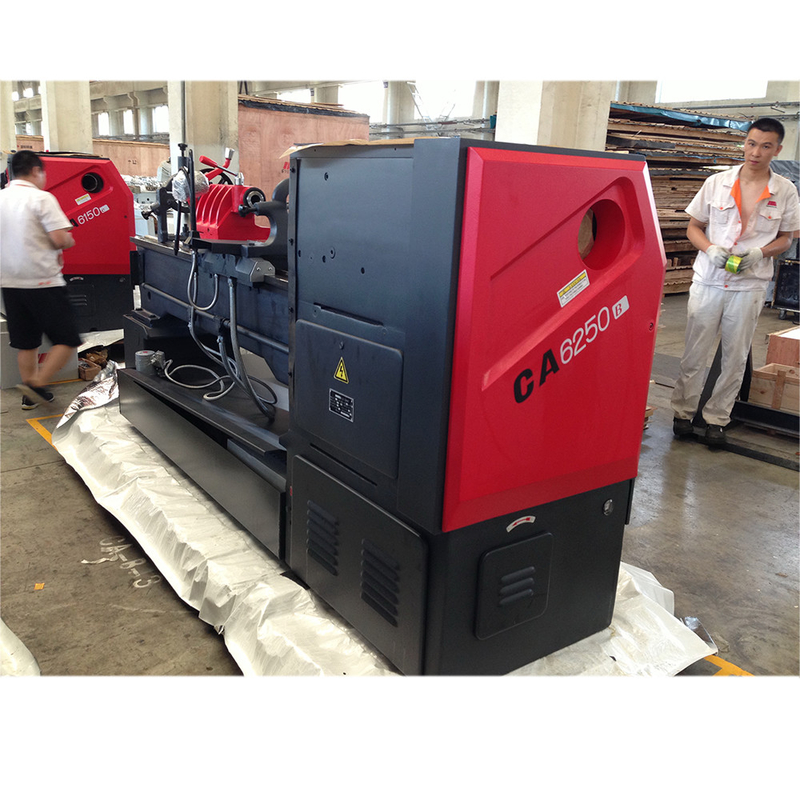

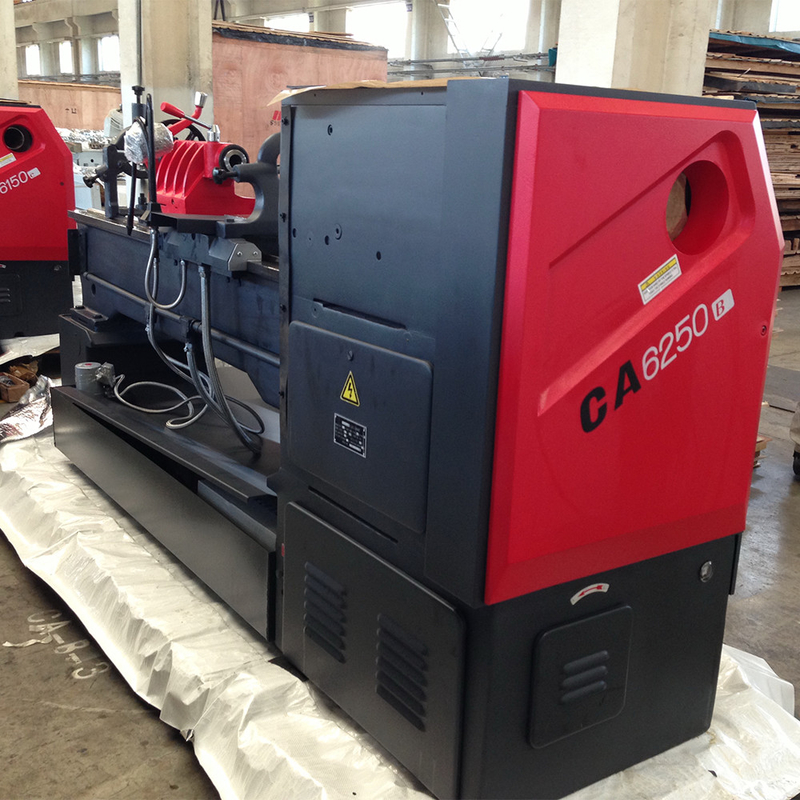

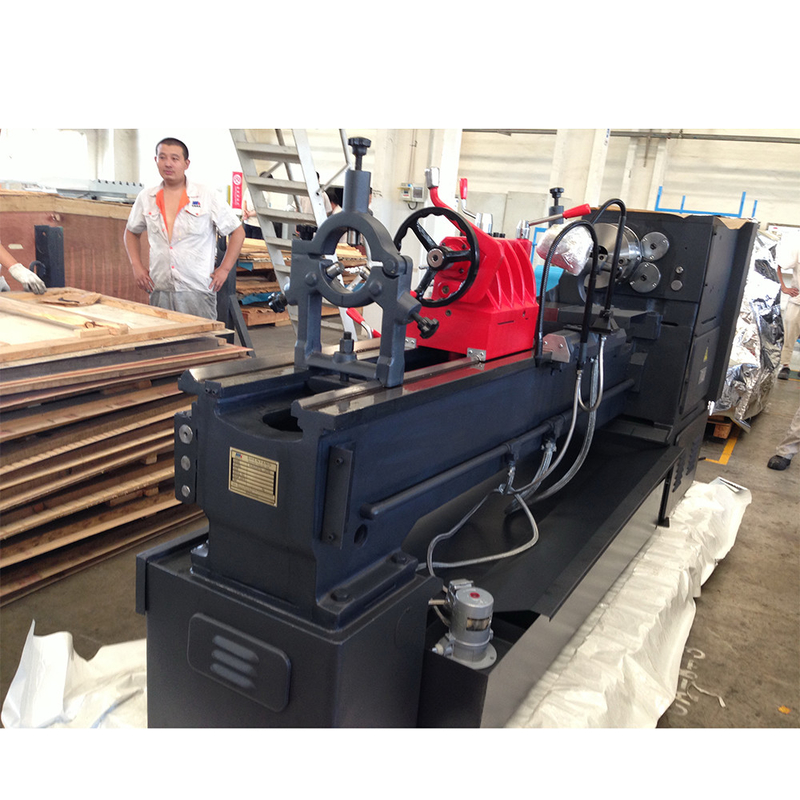

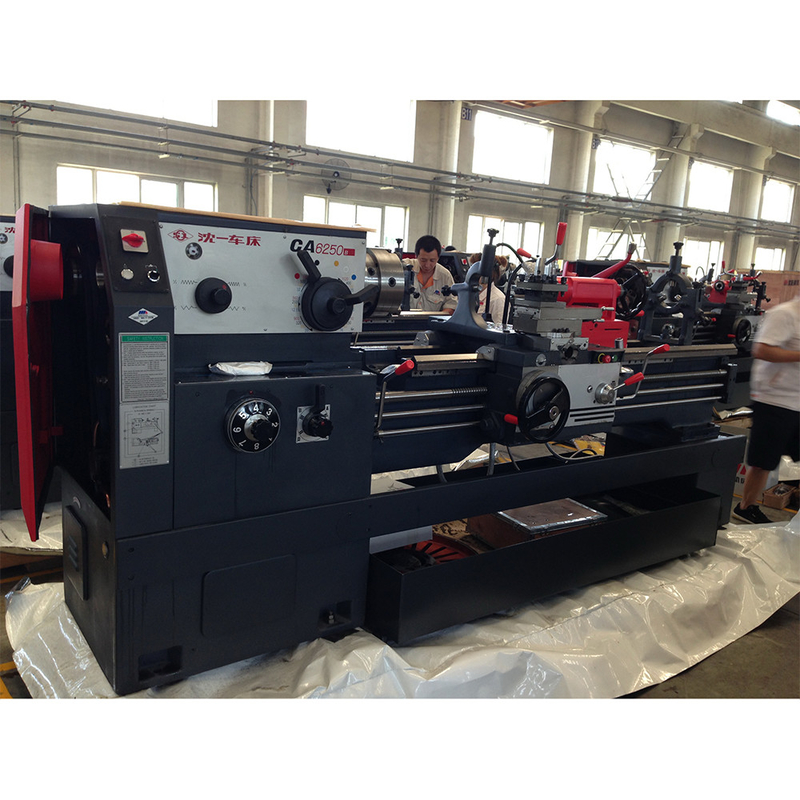

Les tours horizontaux de série de B/A peuvent entreprendre les divers travaux de rotation, tels que tourner les surfaces cylindrique intérieures et externes, les surfaces coniques et d'autres surfaces tournantes. Divers métrique de rotation, pouce, module et fils diamétraux de lancement, aussi bien que cannelures forant, d'alésage et de dessin.
Cette série de machines-outils peut traiter l'acier, fonte et métaux non ferreux et d'autres matériaux. L'exactitude dimensionnelle des pièces traitées sur cette série de machines-outils peut atteindre le niveau IT7, et une plus petite valeur d'aspérité peut être obtenue.
| Article | Unité | CA6140B/UN CA6240B/A | CA6150B/UN CA6250B/A | CA6161B/A CA6261B/A | ||||
| Diamètre maximal d'oscillation au-dessus de lit | millimètre | 400 | 500 | 610 | ||||
| Diamètre maximal d'oscillation au-dessus de chariot | millimètre | 210 | 300 | 370 | ||||
| Diamètre maximum d'oscillation au-dessus de largeur d'espace d'espace | millimètre | 630*210 | 720*210 | 830*210 | ||||
| Longueur maximum d'objet | millimètre | 1000/900 ; 1500/1400 ; 2000/1900 | ||||||
| Largeur du lit/de dureté millimètre | millimètre | 400, Rc52 | 400, Rc52 | 400, Rc52 | ||||
| Section des outils de rotation | millimètre | 25x25 | 25x25 | 25x25 | ||||
| Gamme de vitesse d'axe | r/min | 10 1400(24) | 10 1400(24) | 10 1400(24) | ||||
| Trou et nez d'axe | millimètre | 80 A28 | 80 A28 | 80 A28 | ||||
| Chandelle de nez d'axe | millimètre | φ90 (1h20) | φ90 (1h20) | φ90 (1h20) | ||||
| Gamme d'alimentation longitudinale | Norme | mm/r | 0.11-1.6 | 0.11-1.6 | 0.11-1.6 | |||
| petite alimentation | mm/r | 0.028-0.11 | 0.028-0.11 | 0.028-0.11 | ||||
| agrandissez l'alimentation | mm/r | 1.76-6.4 | 1.76-6.4 | 1.76-6.4 | ||||
| A sonné de l'alimentation croisée | Norme | mm/r | 0.05-0.8 | 0.05-0.8 | 0.05-0.8 | |||
| petite alimentation | mm/r | 0.014-0.05 | 0.014-0.05 | 0.014-0.05 | ||||
| agrandissez l'alimentation | mm/r | 0.88-3.2 | 0.88-3.2 | 0.88-3.2 | ||||
| Voyage de glissière croisée/de voyage supérieur de tourelle | millimètre | 320/140 | 320/140 | 420/140 | ||||
| Angle pivotant de glissière composée | degré | ±90 | ±90 | ±90 | ||||
| Chariot rapide de voyage | m/min | 4 | 4 | 4 | ||||
| Voyage rapide de glissière croisée | m/min | 2 | 2 | 2 | ||||
| Voyage d'axe de contre-pointe | millimètre | 150 | 150 | 150 | ||||
| Diamètre d'axe de contre-pointe | millimètre | 75 | 75 | 75 | ||||
| Chandelle d'axe de contre-pointe | Morse 5# | Morse 5# | Morse 5# | |||||
| Fil métrique (sortes) | millimètre | 1 192(44) | 1 192(44) | 1 192(44) | ||||
| Fil de Whitwhorth (sortes) | t.p.i | 1/2 24(28) | 1/2 24(28) | 1/2 24(28) | ||||
| Fil modulaire (sorte) | millimètre | 0,25- 48(39) | 0,25- 48(39) | 0,25- 48(39) | ||||
| Lancement de diamètre (sortes) | D.P | 1/2 96(38) | 1/2 96(38) | 1/2 96(38) | ||||
| Moteur principal | kilowatt | 7,5 | 7,5 | 7,5 | ||||
| Nouveau poids de machine | 1000mm | kilogramme | 2070 | 2140 | 2260 | |||
| 1500mm | kilogramme | 2220 | 2290 | 2437 | ||||
| 2000mm | kilogramme | 2570 | 2640 | 2787 | ||||
| Dimensions hors-tout (L×W×H) | 1000mm | millimètre | 2668*1000*1267 | 2668*1037*1312 | 2668*1130*1367 | |||
| 1500mm | millimètre | 3168*1000*1267 | 3168*1037*1312 | 3168*1130*1367 | ||||
| 2000mm | millimètre | 3668*1000*1267 | 3668*1037*1312 | 3668*1130*1367 | ||||
Pacakge et transport
FAQ
1. Quelle est votre quantité et garantie d'ordre minimum ?
: MOQ est un réglé, et la garantie est d'un an.
système de la commande numérique par ordinateur 2.What employez-vous ?
: FANUC, SIEMENS, MISTSUBISHI, LNC, SYNETC, GSK, etc. Il dépend de votre choix.
3.When est le délai de livraison ?
: Les machines conventionnelles, nous la livraison alors dans un délai de 30-45 jours ouvrables avons ensuite reçu votre dépôt, si quelques machines spéciales en seront longer.we te donneront la réponse en conséquence.
est-ce que 4.How je peux choisir les machines les plus appropriées ?
: Svp faites-nous connaître votre taille de usinage de demande ou de machine, nous pouvons choisir le meilleur modèle pour vous, ou vous pouvez choisir le modèle précis par vous-même. Vous pouvez également nous envoyer les produits dessinant, nous choisirez les machines les plus appropriées pour vous.
5. Quels sont vos termes commerciaux ?
: Le GOUSSET, les CFR, le CAF ou d'autres des termes sont tous acceptables.
6. Quelles sont les conditions de paiement ?
: T/T, paiement initial de 30% quand ordre, paiement d'équilibre de 70% avant expédition ;
LC irrévocable à vue.
