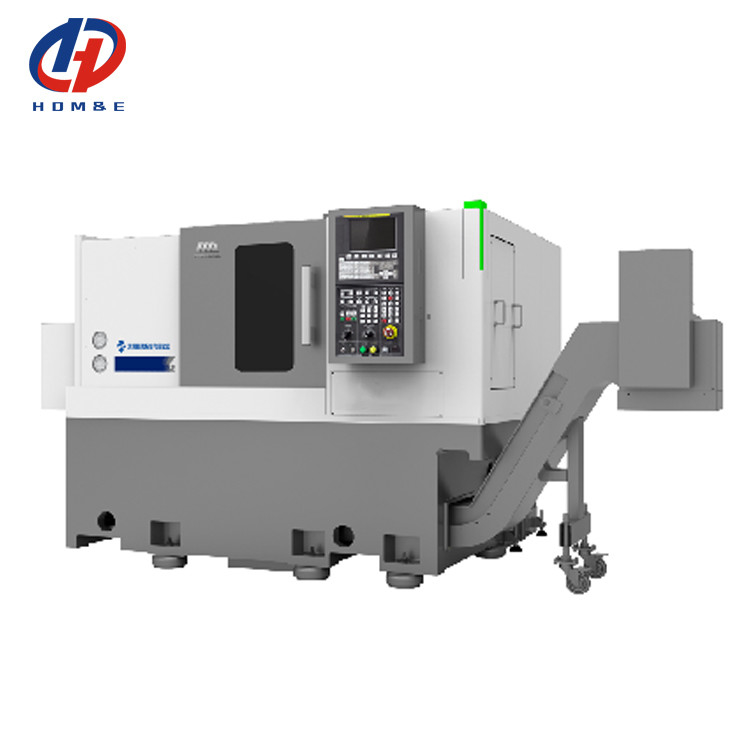

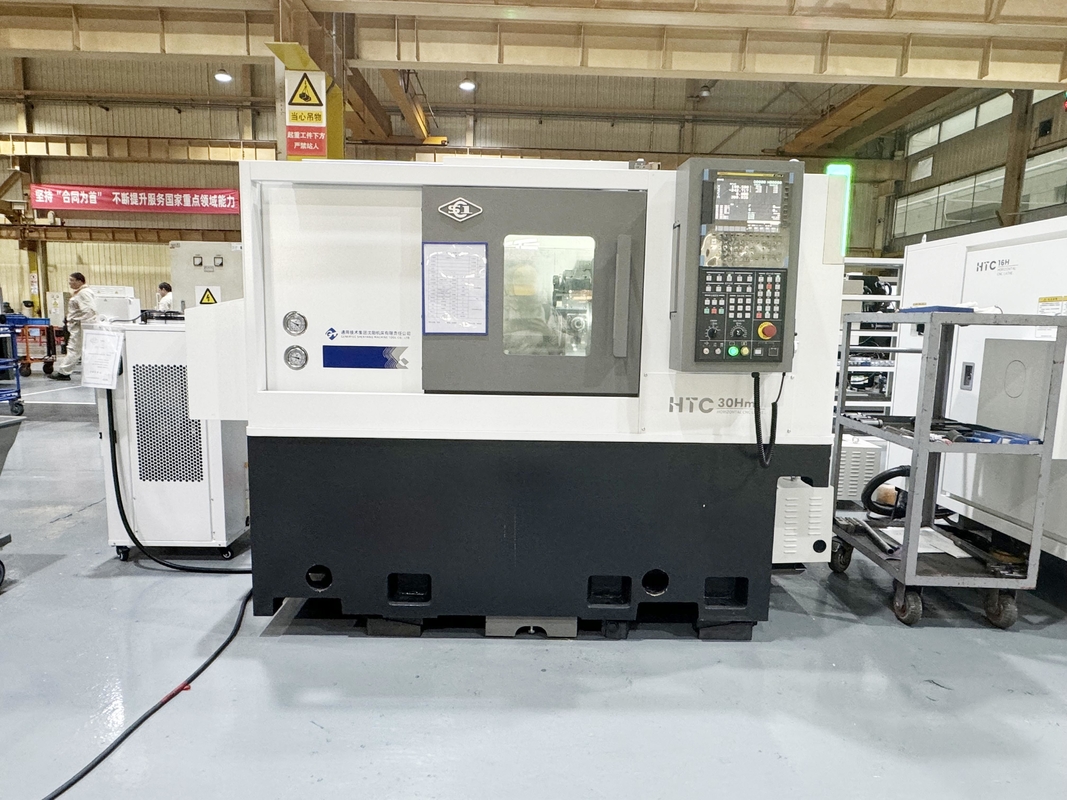

SMTCL Centre de tournage horizontal HTC30Hm 12 stations horizontales tourelle de puissance CNC tourneuse

Description du produit:

SMTCL Centre de tournage horizontal HTC30Hm 12 stations horizontales tourelle de puissance CNC tourneuse

Le centre de tournage horizontal HTC30Hm adopte la structure entière du lit incliné et est équipé d'une grande portée et d'une broche de haute rigidité, qui présente d'excellentes performances de coupe.La structure scientifique de prédessin de la vis de plomb rend la machine entière avec une haute précision de traitement et une bonne stabilitéL'unité de traitement automatique d'une seule machine peut compléter l'accrochage automatique, le chargement, le chargement, le chargement, le chargement, le chargement, le chargement, le chargement, le chargement, le chargement, le chargement, le chargement, le chargement, le chargement, le chargement, le chargement, le chargement, le chargement, le chargement, le chargement, le chargement, le chargement, le chargement, le chargement, le chargement, le chargement, le chargement, le chargement, le chargement, le chargement, le chargement, le chargement, le chargement, le chargement, le chargement, le chargement, etc.traitement et découpe de la pièce pendant le processus de traitement, et la configuration du dispositif de tournage peut réaliser le traitement en séquence complète de la pièce.L'application de l'unité d'automatisation peut économiser considérablement les coûts de main-d'œuvre et améliorer l'efficacité de la production, particulièrement adapté pour le traitement en lots de haute précision de petites et moyennes pièces. Principalement utilisé dans l'automobile, les roulements et autres industries. Il peut tourner les surfaces intérieures et extérieures du fil,arcEn même temps, il peut réaliser un traitement intégré tel que le forage, le fraisage et le tapage pour améliorer l'efficacité du traitement.

Caractéristiques du produit:

Vitesse de déplacement rapide: 30 m/min.

Le servo-moteur est directement relié à la vis à bille par un coupleur, réduisant les liaisons intermédiaires et obtenant une transmission sans espace.
les rails de guidage pour assurer une rigidité élevée, de bonnes performances dynamiques et une précision, augmenter la vitesse de fonctionnement et améliorer l'efficacité de la production.

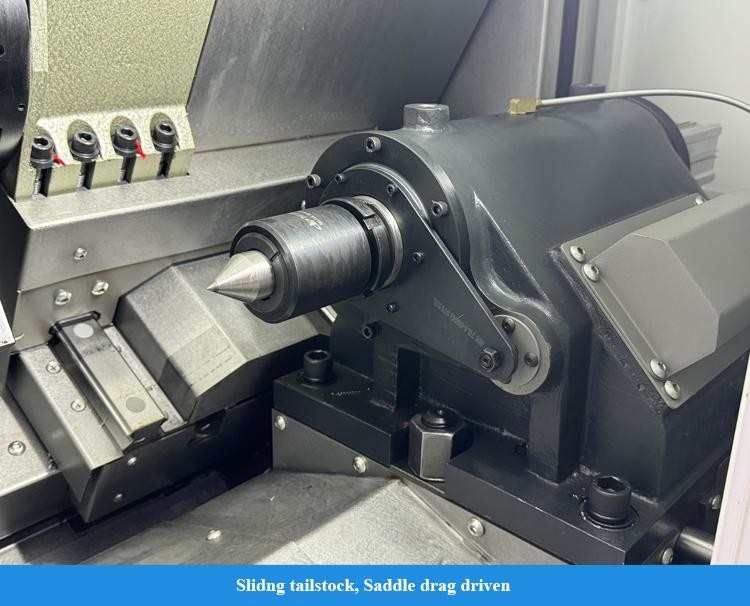

Servo à queue partagée

Le coussin peut être déplacé de manière optionnelle,qui peut contrôler avec précision et régler de manière flexible la vitesse de déplacement du tailstock et la force de serrage de travail en fonction des exigences de traitement, permettant à la queue de s'approcher rapidement de la pièce et de se resserrer sans impact, et peut fournir une rétroaction en temps réel sur la position de resserrement.

Il adopte une coque divisée supérieure et inférieure, facile à régler la précision et améliore l'efficacité de la maintenance.

Structure prétensionnée double fixe

L'axe X développe une double structure de support fixe et utilise une vis préétendue pour compenser efficacement la déformation préétendue et la déformation de la hausse de température.Il coopère avec une structure d'étanchéité spéciale pour réduire la hausse de température de la vis, ce qui permet d'obtenir une grande précision et une grande précision de la stabilité d'alimentation des machines-outils

Configuration de l'axe Y

La configuration optionnelle de l'axe Y, combinée à la tourelle alimentée par BMT, à la structure de l'axe C de haute précision et à une variété de supports d'outils alimentés, peut réaliser un traitement de surface complexe une fois installé.

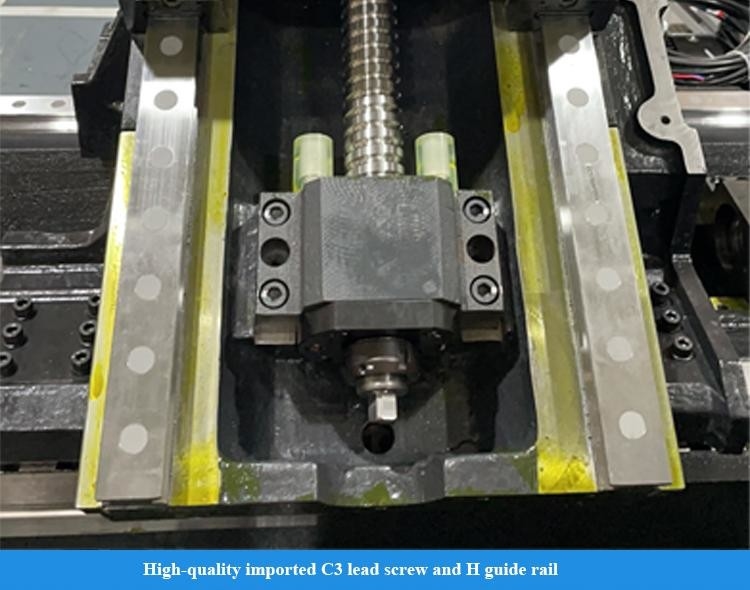

vis à bille de haute précision

Il utilise une vis de qualité C3 importée et un rail de guidage de qualité H, et est directement entraîné par un servomoteur pour obtenir une excellente précision de fonctionnement.

Sillons anti-flexion

La portée du rail de guidage est raisonnablement agrandie, la structure du système de mouvement est optimisée,et le corps principal de la selle de lit est conçu en forme d'arc pour assurer la rigidité globale des composants importants.

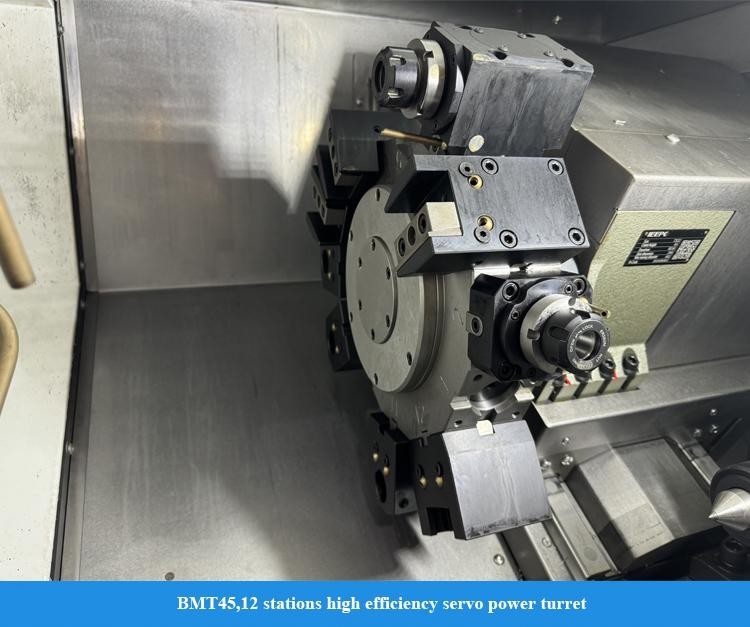

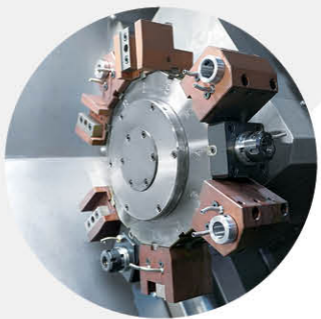

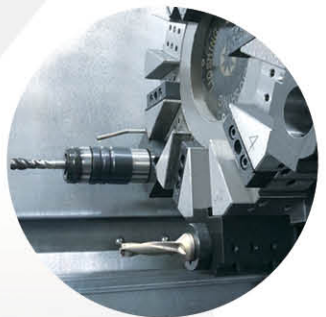

Tourelle servo-alimentée efficace

Interface BMT standard, connexion à haute rigidité; l'outil est entraîné par l'interface DIN1809, qui a une transmission fiable et un faible taux de défaillance;le moteur d'entraînement est monté sur le côté et compact dans la structure;il est équipé d'un axe C et d'un dispositif de freinage de haute précision pour obtenir un traitement intégré de tournage, de fraisage et de forage à haut rendement.

Porteur d'outil de refroidissement interne

Porteur d'outil de refroidissement interne en option et sortie d'eau du centre de l'outil réaliser un élimination efficace des copeaux lors de l'usinage du trou intérieur et assurer la qualité de traitement

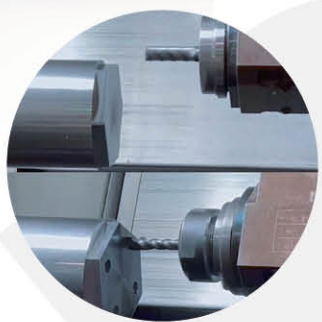

Capacité de fraisage d'outils entraînés

Matériau de la pièce: HT200
Modèle d'outil: F20 épaule carrée
coupeuse de fraisage
État de refroidissement: refroidissement par eau

Capacité de forage à l'outil entraîné
Matériau de la pièce: HT200
Modèle d'outil: Frotteuse à torsion F16
État de refroidissement: refroidissement par eau



Paramètres du produit:

Projet	Unité	Pour les véhicules à moteur:
Max. Je coupe le dia.	mm	Φ250
Max. longueur de coupe	mm	450
Max. nager le jour. au-dessus du lit	mm	Φ420
Max. nageur dia. sur glissement	mm	Φ280

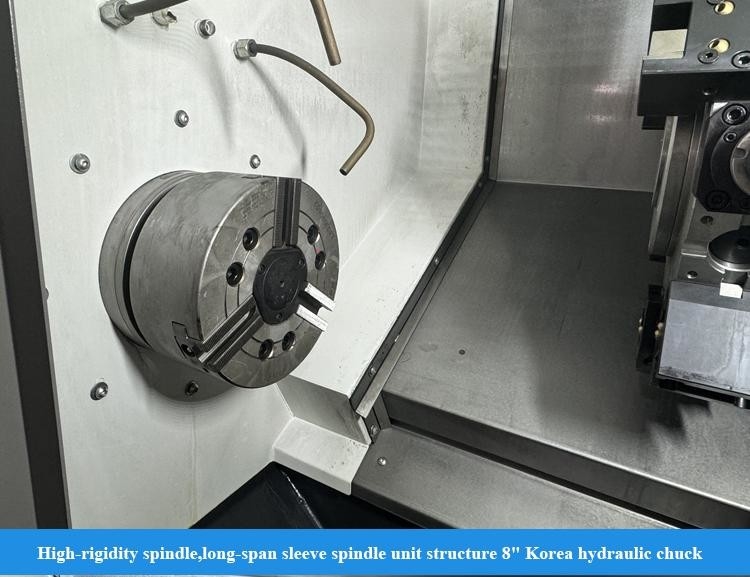

Le moulin à rouleaux
Modèle de nez à broche		A2 à 6
Disque intérieur du roulement avant.	mm	100
Conicité de la broche et taille du trou		1:20;Φ70
Dia. du trou du fuseau		Φ65
Max. Je vous laisse.	mm	Φ50
Le dia de chuck standard.	pouces	8
Plage de vitesse de la broche	R/min	4500
couple nominal de la broche	Nom	110 ((769 r/min)
Max. couple de la broche	Nom	180 ((576 r/min)
Puissance de sortie du moteur principal continue/15 min.	Le nombre de sièges	Le 11 septembre
Axe X/Z
Mouvement rapide de l'axe X/Z	M/min	30
Voyage par axe X	mm	140
Voyage par axe Z	mm	500
Le stock de queue
Voyage du stock de queue	mm	300
Méthode de conduite à la queue		Traînée de selle
Voyage en manche de la queue	mm	100
Le couvercle à manches.	mm	Φ100
Résistance à l'usure	Le morse	MT-5
Tourelle
Type de tourelle		Tourelle de puissance horizontale de 12 stations
Hauteur du centre	mm	80
Indice de la tourelle, précision de positionnement répétée	Je vous en prie.	± 16
Taille des outils	mm	25
Si vous pouviez choisir un outil à proximité		- Oui, oui.
Interface du support d'outil électrique		BMT45
Capacité maximale de forage	mm	14 fois 0.15
Capacité de fraisage maximale	mm	12 × 8 × 45
Capacité maximale d'exploitation	mm	Un M10×1.5
Autres
Distance entre le centre de la broche et le sol	mm	926
Poids net de la machine-outil	en kg	3500
Dimensions globales ((LxWxH)	mm	2295 × 1680 × 1650
Remarque: les paramètres indiqués dans le tableau sont uniquement à titre de référence.
