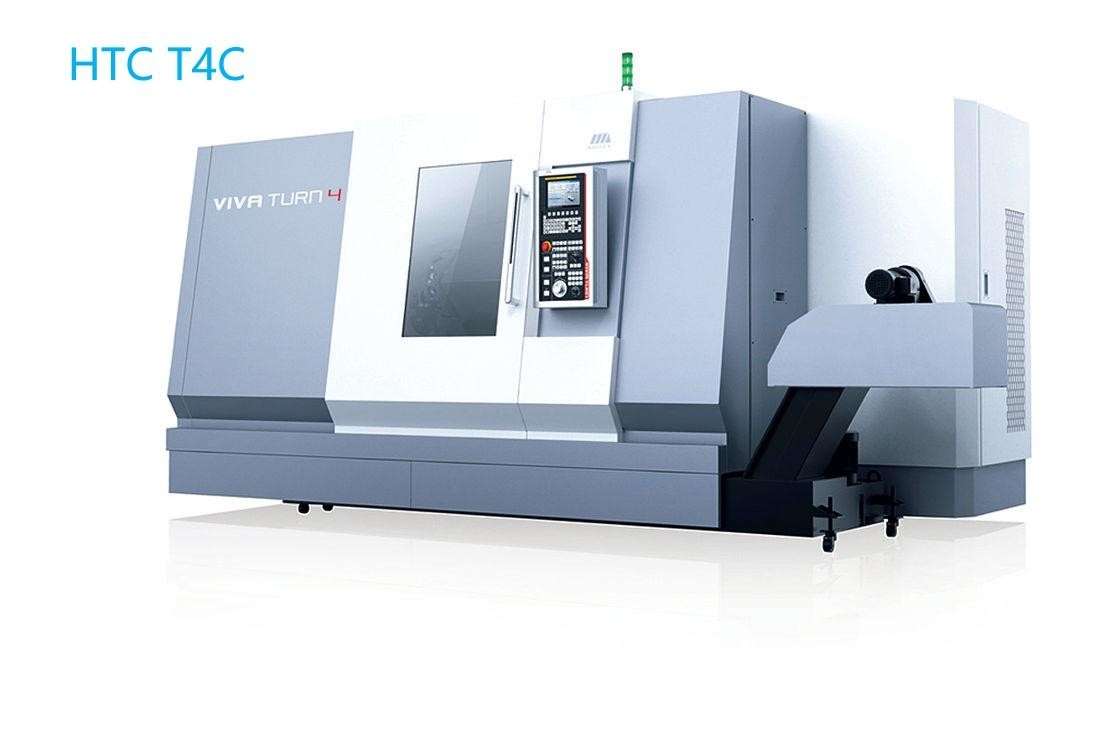

Tour horizontal CNC à lit incliné à 45 degrés, 3000 tr/min, tours à métaux T4C
Détails du produit
| Nom du produit: | Tour à commande numérique à banc incliné horizontal HTCT4C | Diamètre maximal du balancier sur le lit:: | Pour les autres types de véhicules: |
|---|---|---|---|
| Longueur maximale de coupe:: | 500/1000/1500/2500mm | Diamètre de coupe maximal:: | 500mm |
| Diamètre de rotation maximal de la glissière: | 500mm | Le diamètre du trou de broche:: | 80 mm |
| Diamètre maximal de la barre transversale: | 65 mm | Plage de vitesse de la broche:: | 35〜3000 tr/min |
| Diamètre standard du rouleau:: | 10 pouces | Type de tourelle à outils standard:: | tourelle porte-outils horizontale 12 stations |
| Mettre en évidence |
Tour horizontal CNC à lit incliné,Tour CNC à lit incliné à 45 degrés,Tours CNC pour le travail des métaux |
||
Description du produit
Travail du métal usine chinoise HTCT4C Lit horizontal incliné tour CNC
Description du produit
Le lit incliné intégral à haute rigidité de 45 degrés a des performances stables, assurant la précision de l'usinage et la durée de vie.combinaison modulaire, facilité de réalisation de la configuration et des fonctions à trois ou quatre axes.
Principaux paramètres techniques
| Les postes | Unité | T4C | |
| Diamètre maximal du balancier sur le lit | mm | ¥720/ ¥720/ ¥720/ ¥720 | |
| Longueur maximale de coupe | mm | Le montant de la garantie est calculé à partir du montant de la garantie. | |
| Diamètre de coupe maximal | mm | 500 | |
| Diamètre de rotation maximal sur la glissière | mm | 500 | |
| Nose à broche | A2 à 8 | ||
| Diamètre du trou du fuseau | mm | 80 | |
| Diamètre maximal de la barre transversale | mm | 65 | |
| Plage de vitesse de la broche | R/min/Nm | 35 ~ 3000 | |
| Moteur principal 15 minutes / continu | Le nombre de sièges | 22/30 | |

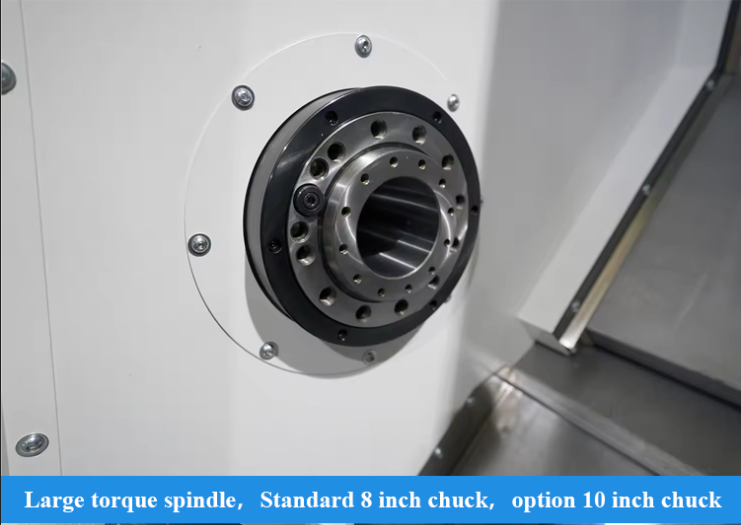

| Diamètre standard du rouleau | pouces | 10 | |
| Vitesse de déplacement rapide sur l'axe X/Z | M/min | 30/30,30/30,30/20,30/12 | |
| Voyage par axe X | mm | 280 | |
| Voyage par axe Z | mm | 570/1070/1570/2570 | |
| Résistance à l'usure | Les espèces de Mohs | 5# | |
| Traction du corps de la queue | mm | Le montant de l'aide est fixé à la valeur de l'aide. | |

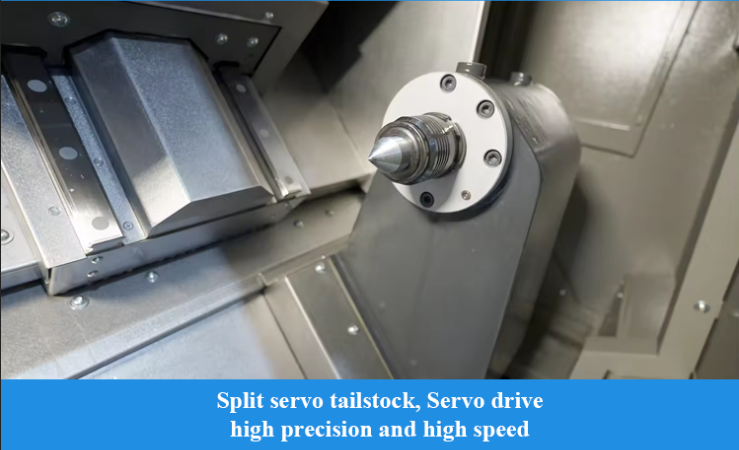

| Traction de la manche de la queue | mm | 150 (spécification 1000/1500/2500) |
|
| Type de tourelle à outils standard | tourelle à outils horizontale 12 stations | ||
| Taille des outils | Outil externe | mm | 25x25 |
| Diamètre de la barre de perçage | mm | ¥40 | |
| Précision de l'usinage | IT6 | ||
| Précision de positionnement | Axe X | mm | 0.01 |
| Axe Z | mm | 0.015/0.015/0.02/0. Il est nécessaire de modifier la position de l'appareil.035 | |
| Précision de la position répétée | Axe X | mm | 0.005 |
| Axe Z | mm | 0Je ne sais pas.02 | |
| Max. charge de travail | Type de disque | en kg | 200 |
| Pièces d'échafaudage | en kg | 600;800 | |
| Poids de la machine | en kg | Le montant de l'aide est fixé à: | |
| Machine-outil Longueur × largeur × hauteur | mm | Pour les pièces détachées: Pour les pièces détachées: Le nombre total de pièces à emporter est de 4700x2250x2250 Pour les pièces détachées: |
|
Avantages liés à la structure

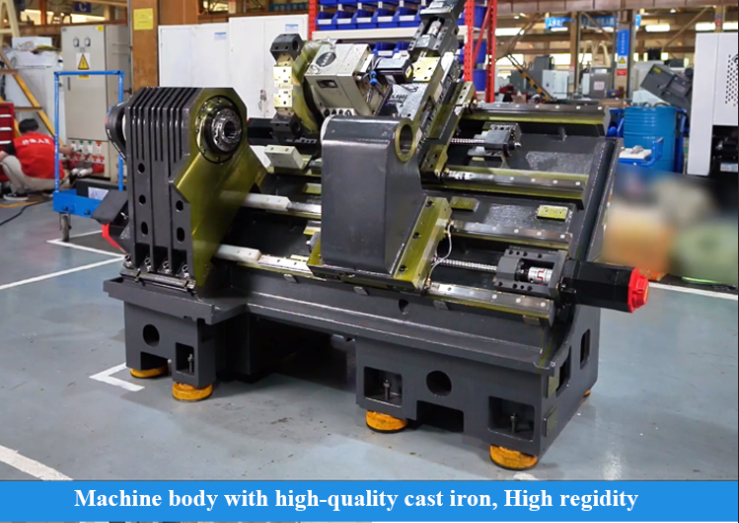

Rigidité élevée Configuration riche et de haute précision
