TN 500 machine de rotation résistante de 3 axes 4000rpm hydraulique
Détails du produit
| Nom de produit: | Centres de rotation triaxiaux de TN 500 | Chuck Size: | 8" |
|---|---|---|---|
| Max. Workpiece Length: | 650mm | Diamètre de Max.Swing. Au-dessus du lit: | Ø500 millimètre |
| Diamètre de Max. Swing. Au-dessus de la glissière: | 280 millimètres | Nez d'axe: | A2-6 |
| Vitesse de Max. Spindle: | 4000 t/mn | Puissance de moteur principal: | 15 kilowatts |
| No. de stations d'outil: | 12-stations | Type de contre-pointe: | *LM hydraulique |
| Mettre en évidence |
Machine de rotation résistante de 3 axes,Machine de rotation résistante de TN 500 |
||
Description du produit

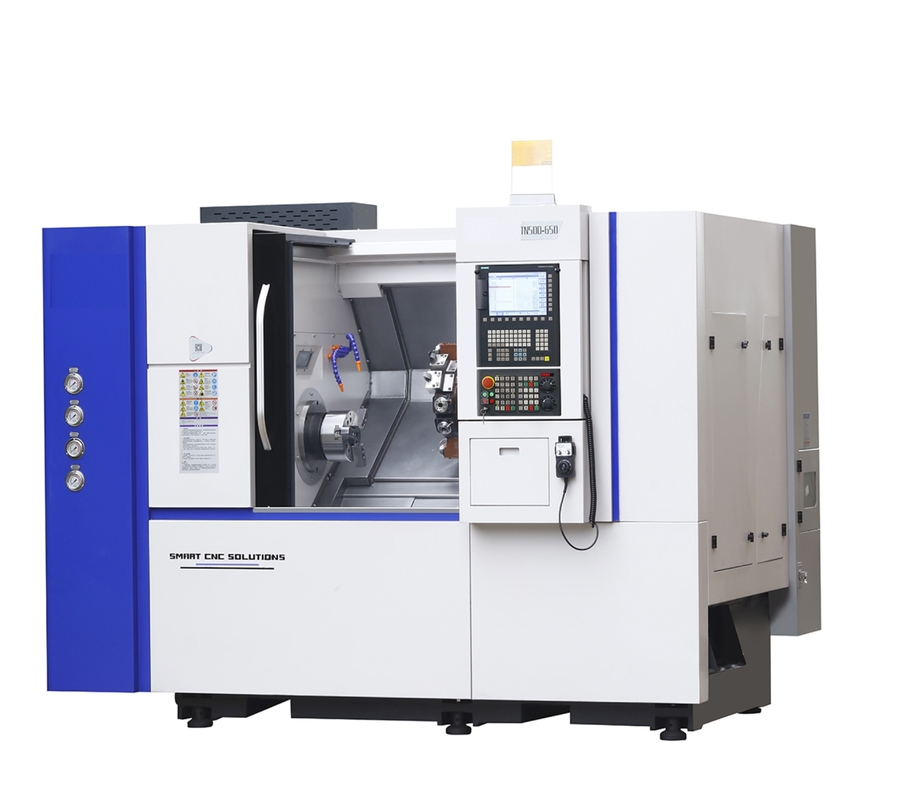

Centres TN500 de rotation triaxiaux

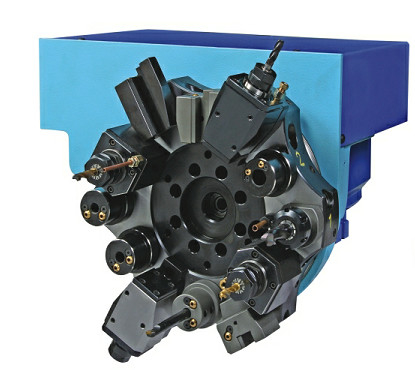

La tourelle de puissance de 12 stations permet à l'opérateur d'usiner simple aux objets complexes avec une opération installée facile. Ces modèles comportent également un axe d'entraînement direct (moteur intégré) qui atteint la grande vitesse tout en maintenant la rigidité stricte et l'exactitude exceptionnelle de C-axe. Les modèles peuvent satisfaire un large éventail d'utilisateurs des débutants de société de groupe de production de magasin avec les techniciens expérimentés.
Ce centre TN500 de rotation ont une base résistante de fonte avec " vrai alignent " la conception oblique de lit. Le lit de machine, les actions principales, la tourelle et la contre-pointe sont alignés sur le même avion. Cette caractéristique de conception unique réduit l'habillage de la chaleur et la dilatation thermique en résultant
Le corps de contre-pointe est placé par la barre hydraulique de traction sur la voie de guidage linéaire de rouleau. Réduction énorme de l'installation, comparée au type hydraulique contre-pointe manuelle de douille.
Le type cylindrique voies de guidage de rouleau et la vis à billes de haute précision de grand diamètre fournit la rigidité améliorée et de grande précision. Avec un coefficient de frottement très bas, il consomme moins de puissance et n'exige pas l'ajustement.
Workpieses témoins
Caractéristiques principales
Capacité
Chuck Size : 8"
Max. Workpiece Length : 650mm
Diamètre de Max.Swing. Au-dessus du lit : Ø500mm
Diamètre de Max. Swing. Au-dessus de la glissière : Ø280mm
Axe
Trou d'axe : Ø66mm
Diamètre maximal de trou traversant : Ø52mm
Nez d'axe : A2-6
Vitesse de Max. Spindle : 4000rpm
Puissance de moteur principal : 15kW
Axe
Voyage d'axe des abscisses : 265mm
Voyage d'axe de Z : 650mm
Traversée rapide d'axe de X/Z : 15/20m/min
Vitesse d'alimentation maximale : 8m/min
Outils
No. de stations d'outil : station 12
Taille de jambe d'outil : BMT45
Vitesse maximale de conduire l'outil : 5000rpm
Changement d'outil et temps adjacents de serrure : 0.45s
Vis-à-vis du changement d'outil et du temps de serrure : 2.3s
Contre-pointe
Type contre-pointe d'ot : *LM hydraulique
Chandelle de cannette de contre-pointe : MT4
Tavel de contre-pointe : 650mm
D'autres
Degré oblique de lit : 35°
Type de voie de guidage : Mouvement linéaire
Capacité de puissance : 24kWA
Dimension hors-tout (LxWxH) : 3050x1720x1890mm
Pesez (environ) : 4400kg
Points forts du produit
