Réglable stepless étant ennuyeux de la fraiseuse TX20-0 TX20-1 de portique
Détails du produit
| Nom de produit: | Fraiseuse de portique mobile de poutre de TX20-0 TX20-1 | Distance centrale du rail de guide: | 500/600 millimètre |
|---|---|---|---|
| Longueur de usinage maximum: | 2000-4000/2000-6000mm | Largeur de usinage maximum: | 1000-1300/1300-1600 millimètres |
| Hauteur de usinage maximum: | 800/1000/1200 millimètre | Longueur de table de travail: | 3000-4000/3000-6000 millimètres |
| Largeur de table de travail: | 800/900 1100/1300mm | Poids maximum d'objet: | 3/4/5/6/8t |
| Vitesse de mouvement de table de travail: | 30-4000 mm/min, réglable stepless | Puissance de moteur principal: | 3.7/5.5/7.5kw |
| Mettre en évidence |
Fraiseuse de portique réglable de Stepless,Fraiseuse du portique TX20-0,Fraiseuse ennuyante réglable de Stepless |
||
Description du produit

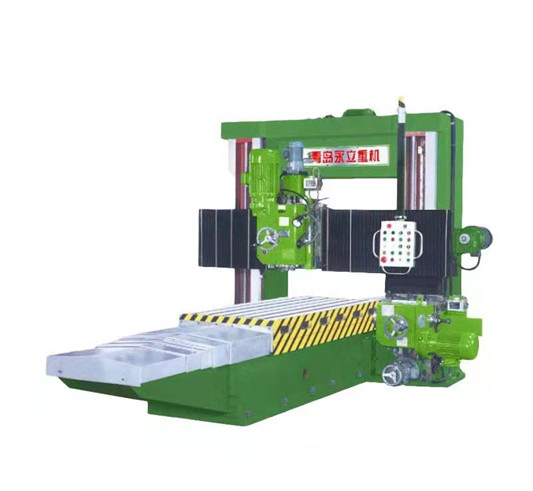

Fraiseuse de portique mobile de poutre de TX20-0 TX20-1 à vendre
1. La fraiseuse de poutre mobile de portique de la série TX20 est une nouvelle génération des machines-outils de usinage de précision, appropriée à l'outil au carbure en acier à grande vitesse sur le métal ferreux, le métal non ferreux et la partie du traitement de matériel non métallique de l'objet. Peut compléter le plan, la surface de ciel et terre, la surface inclinée, le côté, la classe de cannelure, le sondage, le perçage et d'autres processus du processus le fraisage.

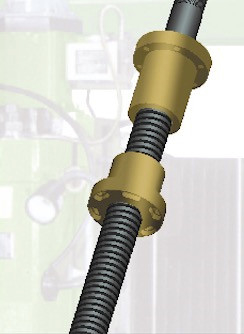

2. Mode de transmission de table de travail : Type commande de vis sans fin de table de travail, commande de T par le système de servo à C.A. pour réaliser la vitesse fonctionnante réglable stepless.
3. Verrouillage de poutre : La poutre de la série TX20 est mécaniquement automatiquement verrouillée et réalise le contrôle à chaînes avec le levage de poutre.
4. L'alimentation de la tête de fraisage verticale est réglable stepless.
5. La quantité de fraisage de fraisage latérale d'alimentation de tête est réglable stepless.
6. Toutes les machines-outils sont moulées, traité, réuni par notre société. Les matériaux de moulage sont fonte de la qualité HT250, tout par thermique, vibration et traitement secondaire de temps, pour éliminer entièrement l'effort interne du bâti. Le corps de lit, la colonne et le rail de guide de poutre ont été extinction audio superbe.
7. Selon des besoins de l'utilisateur, des caractéristiques spéciales peuvent être adaptées aux besoins du client avec 3 têtes de fraisage de puissance (têtes une de fraisage verticales et têtes de fraisage bilatérales).
Paramètres techniques principaux
| Caractéristiques de machine | TX20-0 | TX20-1 | TX20-2 | TX20-3 | |
| Distance centrale du rail de guide | millimètre | 500 | 600 | 700 | 800 |
| Longueur de usinage maximum | millimètre | 3000-4000 | 3000-6000 | 3000-6000 | 3000-6000 |
| Largeur de usinage maximum | millimètre | 1000-1300 | 1300-1600 | 1600-2000 | 1600-2000 |
| Hauteur de usinage maximum | millimètre | 800 | 1000,1200 | 1200 | 1200, 1500 |
| Longueur de table de travail | millimètre | 3000-4000 | 3000-6000 | 3000-6000 | 3000-6000 |
| Largeur de table de travail | millimètre | 800/900 | 1100/1300 | 1400/1600 | 1400/1600 |
| Poids maximum d'objet | t | 3,4 | 5,6,8 | 6, 7,9 | 7, 8, 10 |
| Vitesse de mouvement de table de travail | mm/min | 30-4000 réglables stepless | 30-4000 réglables stepless | 30-4000 réglables stepless | 30-4000 réglables stepless |
| Puissance de moteur principal | kilowatt | 3,7 | 5,5, 7,5 | 5,5, 7,5 | 5,5, 7,5, 11 |
| Puissance d'axe | kilowatt | 7,5 | 7,5 | 7,5 | 7,5 |
| Poids de machine | t | 13-16 | 15-25 | 20-32 | 23-36 |
| Dimension hors-tout (LxWxH) | millimètre |
7300x2500 x3000 |
7300x2900 x3200 |
9300 x 3400 x 3200 |
9300x3960 x3250 |
| Affichage numérique | Facultatif | Facultatif | Facultatif | Facultatif | |
| Caractéristiques de machine | TX20-4 | TX20-5 | TX20-6 | |
| Distance centrale du rail de guide | millimètre | 900 | 1000 | 1200 |
| Longueur de usinage maximum | millimètre | 3000-4000 | 3000-4000 | 3000-4000 |
| Largeur de usinage maximum | millimètre | 2000-2500 | 2000-2500 | 2000-2500 |
| Hauteur de usinage maximum | millimètre | 1500 | 1500 | 1500, 1800 |
| Longueur de table de travail | millimètre | 3000-4000 | 3000-4000 | 3000-4000 |
| Largeur de table de travail | millimètre | 1600/2200 | 1600/2200 | 1600/2200 |
| Poids maximum d'objet | t | 8,9 | 10,11 | 10,12 |
| Vitesse de mouvement de table de travail | mm/min | 30-4000 réglables stepless | 30-4000 réglables stepless | 30-4000 réglables stepless |
| Puissance de moteur principal | kilowatt | 13 | 15 | 18,5 |
| Puissance d'axe | kilowatt | 11 | 15 | 15 |
| Poids de machine | t | 29-36 | 35-43 | 41-53 |
| Dimension hors-tout (LxWxH) | millimètre | 9400 x 4000 x 3500 |
9800x4100 x4100 |
9800x5000 x4500 |
| Affichage numérique | Facultatif | Facultatif | Facultatif | |
Configurations standard
tête 1.One de fraisage verticale
2. Une tête de fraisage de côté (facultative entre gauche et droit)
bouclier du plat 3.Steel du corps de lit
4.Bebar, type bouclier d'organe de colonne
Attachements spéciaux
tête de fraisage d'angle de 1,90 degrés
2. Serrure pneumatique d'outil
