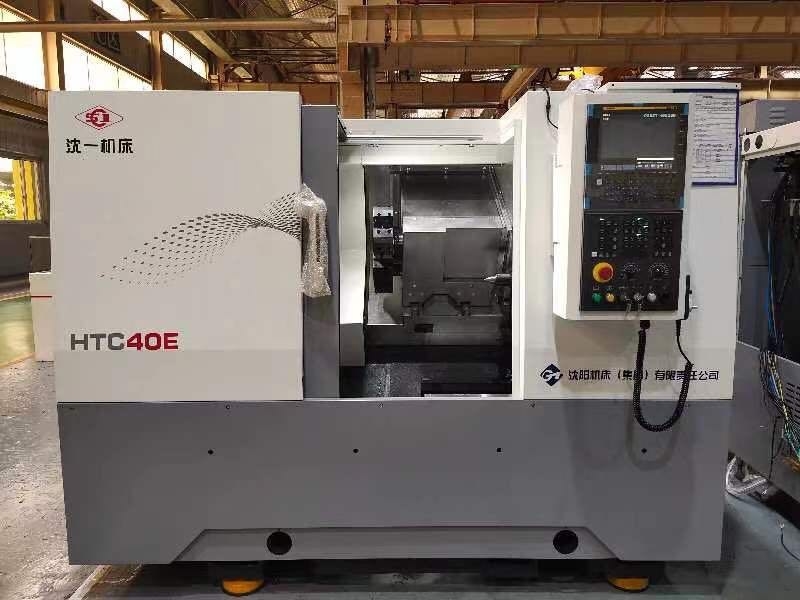

Bas tour oblique horizontal rentable superbe de commande numérique par ordinateur de lit du taux d'échec HTC40E
Machine-outil Srtucture
L'unité intégrale d'axe, réduisent la perte de puissance de début de transmission, rapide et régulier mécanique, avec la hausse de basse température, petite déformation thermique, caractéristiques de haute précision.

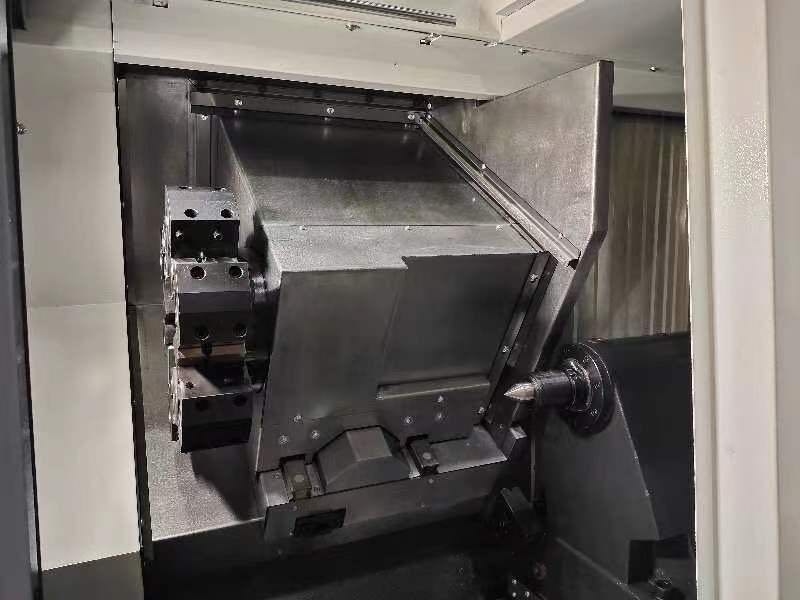

Adopte le lit intégral avec un angle oblique de 30°, et la force est plus stable en coupant. Le matériel de lit est fait de fonte à haute densité avec l'absorption des chocs de haute résistance et bonne.
Chambre fermée de décharge de puce, pour s'assurer que le fluide de coupure ne coulera pas, facile de rassembler des puces de fer.

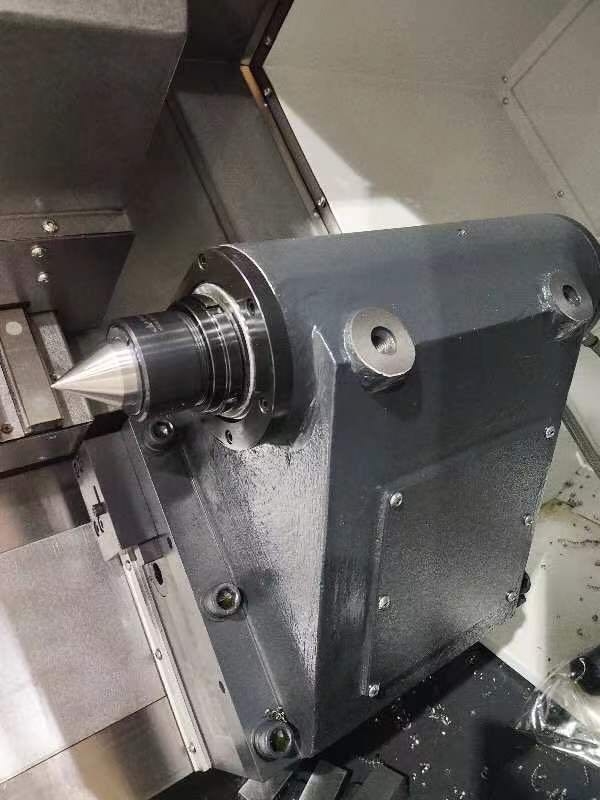

Siège de queue, avec le rail de guide intégral de glissement de lit, douille télescopique, verrouillage manuel, bonne rigidité.
La couverture à une seule couche de traction, couverture à une seule couche indépendante de traction est arrangée à l'intérieur de la machine-outil pour réduire des niveaux, réduire des défauts, non seulement imperméables et des classements de fer, mais également peut se déplacer à grande vitesse et à faible bruit.
Paramètres techniques principaux
| Articles | Unité | HTC40E/300 | HTC40E/500 | ||
| Diamètre maximum d'oscillation au-dessus de lit | millimètre | 500 | 500 | ||
| Longueur de coupe maximum | millimètre | 300 | 500 | ||
| Diamètre de coupure maximum | millimètre | 360 | 360 | ||
| Diamètre maximum d'oscillation sur la glissière | millimètre | 320 | 320 | ||
| Nez d'axe | A2-6 | A2-6 | |||
| Diamètre de trou d'axe | millimètre | 65 | 65 | ||
| Diamètre de maximum par la barre | millimètre | 50 | 50 | ||
| Axe simple | Gamme de vitesse d'axe | r/min/Nm | 50~4500/177 | 50~4500/177 | |
| Poupée | Couple de sortie maximum d'axe | ||||
| Moteur principal | 30 minutes/continus | kilowatt | 15/11 | 15/11 | |
| Mandrin standard | Diamètre de mandrin | pouce | 8" | 8" | |
| Vitesse rapide d'axe des abscisses | m/min | 30 | 30 | ||
| Vitesse rapide d'axe des z | m/min | 30 | 30 | ||
| Voyage d'axe des abscisses | millimètre | 200 | 200 | ||
| Voyage d'axe des z | millimètre | 320 | 550 | ||
| Course de contre-pointe | millimètre | _ | 350 | ||
| Chandelle de chandelle d'axe de contre-pointe | Morse | _ | 5# | ||
| Course supérieure | millimètre | _ | 100 | ||
| Forme standard de support d'outil | Station 8 horizontale | Station 8 horizontale | |||
| Taille d'outil | Couteau externe | millimètre | 25×25 | 25×25 | |
| Diamètre de barre d'alésage | millimètre | 40 | 40 | ||
| Exactitude d'usinage | IT6 | IT6 | |||
| Aspérité d'objet usiné | μm | Ra1.6 | Ra1.6 | ||
| Positionnement de l'exactitude | Axe des abscisses | millimètre | 0,008 | 0,008 | |
| Axe de Z | millimètre | 0,008 | 0,008 | ||
| Répétez l'exactitude de position | Axe des abscisses | millimètre | 0,004 | 0,004 | |
| Axe de Z | millimètre | 0,004 | 0,004 | ||
| Capacité de poids | Type de disque | kilogramme | 200 | 200 | |
| Pièces d'axe | kilogramme | _ | 500 | ||
| Poids de machine | kilogramme | 3400 | 3650 | ||
| Aspect de machine-outil | Taille de × de largeur de × de longueur | millimètre | 2400×1900×1850 | 2400×1900×1850 | |
Configuration standard
Système GSK988TA de commande numérique par ordinateur
Taïwan 8" mandrin solide
servo-tourelle 8-position
Contre-pointe hydraulique
Incidence importée
Vis sans fin et voie de guidage domestiques
Système de lubrification automatique
Système de liquide réfrigérant automatique
Allumage de la lampe
Pleine garde d'éclaboussure de clôture
Couvertures télescopiques
Configuration facultative
Système de contrôle de Fanuc
Taïwan 8" mandrin creux
servo-tourelle 12-position
Vis sans fin et voie de guidage importées
Convoyeur de puce et diagramme automatiques de puce
Conducteur automatique de barre
Tourelle de machine-outil
Avantage de machine

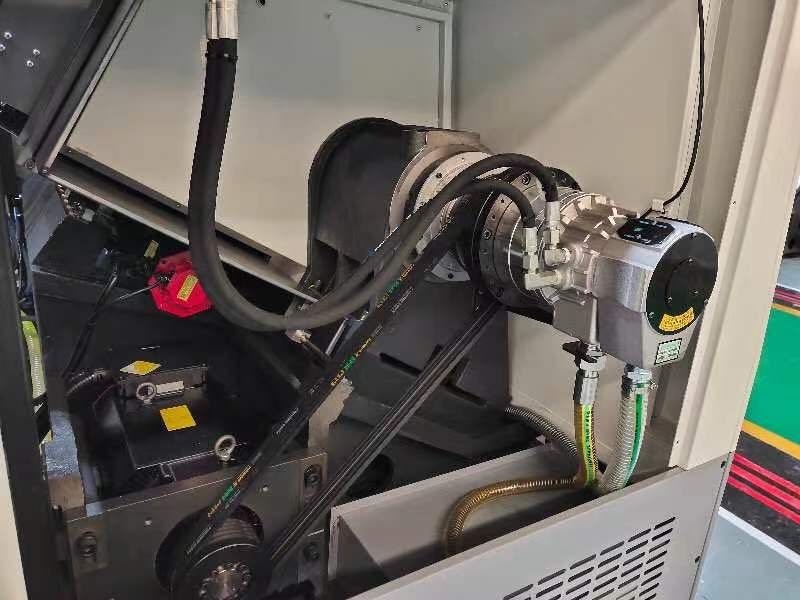

Je. Structure étroite de commande par courroie de V
Par la poulie de ceinture directement conduire la rotation d'axe, réduire la perte de puissance de transmission mécanique, commencent rapide et stable.
II. Repos servo d'outil
Conduit par le moteur servo, la haute précision et la fiabilité élevée, peuvent répondre aux exigences de la haute performance et du changement rapide d'outil.
III. L'encodeur intégré d'axe
L'encodeur spécial d'axe décommande le mécanisme synchrone de transmission de ceinture, réduit effectivement le taux d'échec.
IV. Alimentation biaxiale
L'axe d'axe des abscisses et de Z sont conduits par le moteur servo et reliés directement à la vis de boule par l'accouplement élastique.
Le rail de guide biaxial adopte le rail de guide de roulement, le rail de guide est type de charge d'égal de quatre directions, la charge de haute précision améliore considérablement l'exactitude et l'efficacité de traitement de production
Champ d'application
