Centre d'usinage vertical SMTCL FANUC 10000 tr/min pour fraisage CNC VMC850Q
Détails du produit
| Nom de marque: | SMTCL | Numéro de modèle: | VMC850Q |
|---|---|---|---|
| Mot clé: | Centre d'usinage vertical de commande numérique par ordinateur | Système de contrôle CNC: | La Commission a déclaré que les mesures n'avaient pas été prises en conformité avec le règlement (CE |
| Taille de la table (L×W): | 1200 × 500 | Charge maximale sur la table: | 600 kg |
| Déplacement sur l'axe X: | 1000mm | Déplacement de l'axe Y: | 500 mm |
| Déplacement de l'axe Z: | 540mm | A.T.C.: | 24 contrôle aérien avec bras robotisé |
| Mettre en évidence |
Centre de fraisage CNC verticale,Machine VMC à commande numérique numérique verticale,Centre de fraisage CNC 1200×500 |
||
Description du produit
Description du produit :

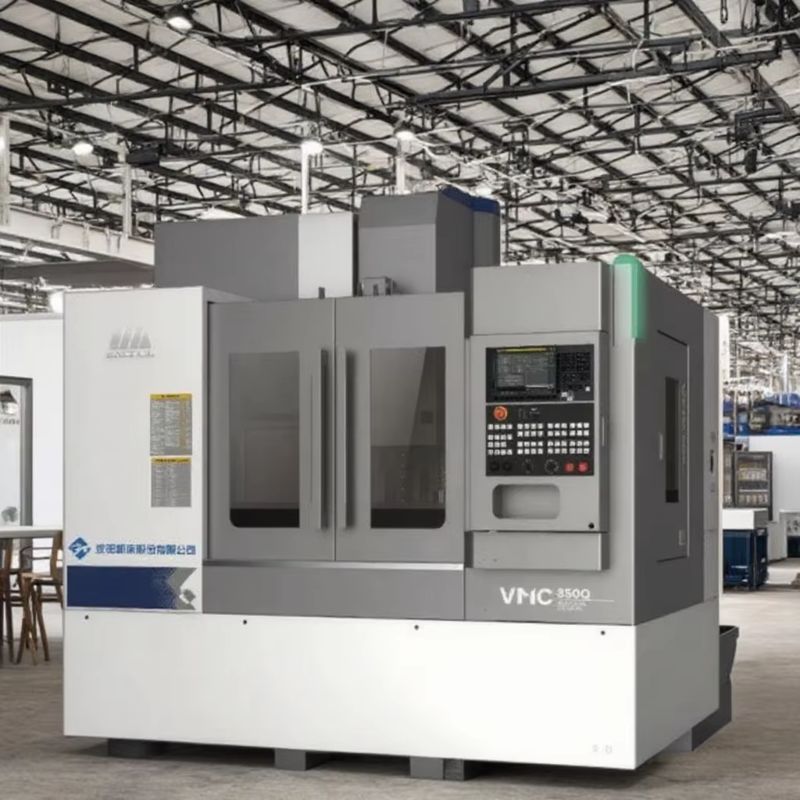

Centre d'usinage CNC VMC850Q Centre d'usinage vertical Contrôleur FANUC Machine CNC VMC
Le VMC850Q est un centre d'usinage vertical haute performance. Sa conception de lit à centre de gravité bas et à grande portée améliore considérablement la rigidité de la machine. La colonne classique en "arête de poisson", avec une nervure de squelette externe en forme de croix sur le côté, augmente la résistance à la torsion. La boîte de broche, dotée d'une structure unique thermiquement symétrique, contrecarre efficacement la déformation thermique. Avec une table de travail de 1000x500 mm, elle peut supporter un poids maximal de pièce de 600 kg. Équipée d'un moteur de broche de 7,5/11 kW, elle atteint jusqu'à 10000 tr/min. Le magasin d'outils à 24 positions, ainsi qu'un temps de changement d'outil rapide de 2,5 secondes, garantissent des opérations à haute efficacité. La vitesse d'avance rapide sur 3 axes est de 48 m/min. Il est parfait pour le fraisage, le perçage, l'alésage et le taraudage dans diverses industries comme l'automobile et la machinerie générale, garantissant précision et productivité.
Caractéristiques du produit :
1, Conception à haute rigidité et haute stabilité
* Lit de coulée intégrale à haute résistance
* Guidage par rouleaux de classe P sur trois axes
* Colonne en arête de poisson à grande portée
|
Article
|
Unité |
VMC850Q
|
VMC1000Q | VMC1100Q | |
| Capacité |
Course axe X
|
mm
|
850
|
1000 | 1100 |
|
Course axe Y
|
mm |
500
|
500 | 620 | |
|
Course axe Z
|
mm | 540 | 540 | 600 | |
| Nez de broche à surface de table | mm | 120-660 | 120-660 | 120-720 | |
| Nez de broche à surface de colonne | mm | 640 | 640 | 743 | |
| Table de travail |
Taille de la table (L x L)
|
mm |
1000x500
|
1200x500 | 1300x610 |
|
Charge maximale sur la table
|
kg |
600
|
600 | 1000 | |
| Taille de la rainure en T | mm | 18x5 | 18x5 | 18x5 | |
| Broche | Vitesse de broche | tr/min | 10000 | 10000 | 10000 |
| Cône de broche/manche de broche | mm | cône 7/24 | cône 7/24 | cône 7/24 | |
| BT40 | BT40 | BT40 | |||
| Moteur de broche |
kW
|
7.5/11 | 7.5/11 | 11/15 | |
| Couple de sortie maximal | N.m | 35.8/70 | 35.8/70 | 52.5/95.5 | |
| Type d'entraînement de broche |
Courroie crantée synchrone
|
||||
| Outils | Modèle de porte-outil |
MAS 403 BT40
|
|||
| Modèle de tirant |
MAS 403 P40T-I
|
||||
| Vitesse d'avance | Avance rapide X, Y, Z | m/min |
48/48/48
|
||
| Puissance moteur 3 axes (X/Y/Z) | kW | 1.8/1.8/3 | 1.8/1.8/3 | 3/3/3 | |
| Couple moteur 3 axes (X/Y/Z) | N·m | 11/11/20 | 11/11/20 | 20/20/20 | |
| Vitesse d'avance de coupe maximale | mm/min |
1-20000
|
|||
|
A.T.C
|
Type | pièce |
Chargeur d'outils avec bras robotisé
|
||
| Mode |
Sélection d'outil la plus proche en bidirectionnel
|
||||
| Capacité | Pièces |
24
|
|||
| Longueur maximale de l'outil | mm |
300
|
|||
| Poids maximal de l'outil | kg |
7
|
|||
| Diamètre max du disque d'outil - Plein |
mm
|
80
|
|||
| Diamètre max du disque d'outil - Adjacent |
mm
|
150
|
|||
| Temps de changement d'outil (T-T) | sec |
2.5
|
|||
| Hauteur entre la table et le sol | mm | 900 | 900 | 950 | |
| Autres | Dimensions hors tout
(L x L x H)
|
mm | 2400x2975x2840
(Hors convoyeur à copeaux)
|
2700x2975x2840
(Hors convoyeur à copeaux)
|
2940x3450x3050
(Hors convoyeur à copeaux)
|
| Poids net de la machine | kg | 5100 | 5400 | 6200 | |
| Puissance totale requise | KVA | 18
|
18 | 25 | |
| Configuration standard :
1. Système de contrôle FANUC OI-MF TYPE(5)β
2. Broche 10000 tr/min, connectée par courroie 3. Chargeur d'outils manipulateur à 24 disques 4. Réservoir d'eau + rinçage du lit des copeaux 5. Pistolet à air comprimé, lumière de travail, voyant d'avertissement |
Configuration sélective :
1. Système Fanuc Oi-MF TAPE(l)β
2. Système Fanuc Oi-MF TAPE(l)α 3. Système Siemens 828D CNC 4. Broche mécanique à connexion directe 12000 tr/min 5. Broche motorisée 16000 tr/min, 24000 6. Plateau rotatif 4ème axe 7. Refroidissement interne 2MPa, 3MPa, 5MPa, 7MPa 8. Séparateur huile-eau 9. Convoyeur à copeaux à chaîne 10. Pistolet à eau propre 11. Inspection des outils et des pièces 12. Porte automatique 13. Verrouillage de porte de sécurité 14. Armoire électrique et climatisation |
||||
Notre service :
1. Assemblage et débogage avant livraison
2. Réponse dans les 24 heures et traitement du problème.
3. Service de réparation gratuit d'un an (uniquement pour les dommages non humains).
4. Solution d'entreposage complète fournie
◆ Plus de 30 ans d'historique R&D, l'entreprise a été fondée en 1993
◆ Fabricant de haute technologie avec capacité de recherche et de conception
◆ Système d'approvisionnement stable et mature
◆ Ventes et ingénieurs jeunes et actifs pour des services instantanés (24 heures en ligne)
◆ Mise à niveau du mécanisme selon l'ergonomie et la facilité de maintenance
◆ Notre principe de conception structurelle : maintenance et installation faciles, faible coût de maintenance, n'affectant pas la production
FAQ :
Q1. Êtes-vous une société commerciale ou une société de fabrication ?
à compter de la date du connaissement de la machine.
Pré-vente : Solutions personnalisées, planification et conception ; Service un à un
Après-vente : Service en ligne 7 jours sur 24 heures, guidage à distance de l'installation, intégration avec le système logiciel du client
réalisés entre usines avec une chaîne de production complète, ce qui est votre garantie la plus fiable.
