Qualité SMTCL 10000 tours par minute FANUC CNC Centre d'usinage vertical VMC850Q Machine de fraisage CNC avec 4ème tourne-disque usine

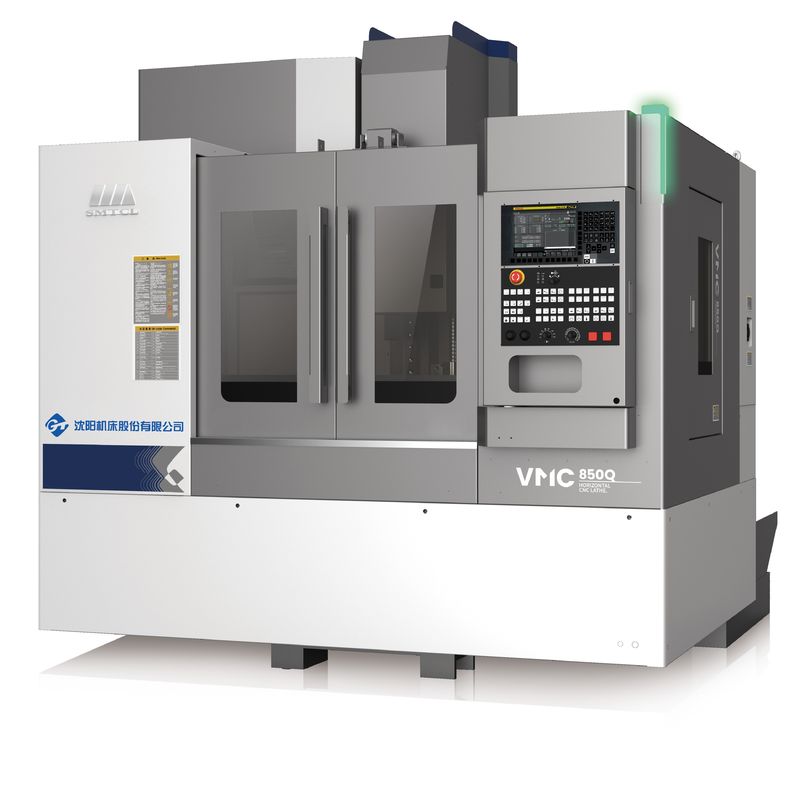

SMTCL 10000 tours par minute FANUC CNC Centre d'usinage vertical VMC850Q Machine de fraisage CNC avec 4ème tourne-disque

Name: SMTCL 10000 tours par minute FANUC CNC Centre d'usinage vertical VMC850Q Machine de fraisage CNC avec 4ème tourne-disque
Brand: Shanghai HD ME Tech Co., Ltd.
SKU: VMC850 Q
Availability: InStock

Nom de la marque: SMTCL/SYMG

Numéro de modèle: VMC850 Q

Lieu d'origine: Chine

Attestation: ISO certification

Quantité minimum de commande: 1 série

Price: Négociable

Capacité d'approvisionnement: 50 ensembles par mois

Les étiquettes

Centre d'usinage de verticale de commande numérique par ordinateur de haute précision

centre d'usinage du portique 12000rpm

centre d'usinage du portique 15000mm/min

Détails du produit

Z Axis travel:	540mm	Brand:	SMTCL
Spindle Taper::	BT40	Type::	VERTICAL
CNC Control System::	FANUC, Siemens	Feed Speed(mm/min)::	1 - 20000 mm/min
Positioning Accuracy (mm)::	0.006	Repeatability (X/Y/Z) (mm)::	0.004
Spindle Motor Power(kW)::	7.5/11	Tool Magazine Capacity::	24
Dimension(LWH)::	2400x3125x2840mm	X Axis travel:	850mm
Y Axis travel:	500mm
Mettre en évidence	Centre de tournage CNC vertical à haute rigidité , Machines de forage à fraisage CNC polyvalentes , Machine à tourner à commande numérique

Description du produit

SMTCL 10000 tours par minute FANUC CNC Centre d'usinage vertical VMC850Q Machine de fraisage CNC avec 4ème tourne-disque 0

SMTCL 10000rpm FANUC CNC centre d'usinage vertical VMC850Q CNC fraiseuse avec 4ème tourne-disque
Cette nouvelle génération de centre d'usinage vertical VMC850Q adopte une disposition de cadre vertical, une structure à glissement croisé, une colonne de hareng rigide, une boîte de broche trapézoïdale inversée, un centre de gravité bas,lit rigide élevéLa structure de la machine est simple et compacte, la surface du sol est petite,est propice à l'assemblage d'une ligne automatique; peut être la surface de fraisage, le forage, le forage, le reaming, le traitement de surface 2D et 3D, le tapage et d'autres processus de l'intégration de l'usinage de haute précision.vitesse élevée et efficacité élevée, intelligent et stable.

Caractéristiques du produit:

1, Conception de haute rigidité et de haute stabilité

* Lit de coulée intégrale à haute résistance

* Guide à rouleaux de classe P à trois axes

* Colonne à longue portée d'os de hareng

2,Bonne précision et conservation de la précision

* vis de plomb pré-tirée C3

* Technologie de symétrie thermique

* Technologie de compensation des erreurs

3Sécurité, protection de l'environnement, productivité efficace

* Changement rapide à trois axes 48 m/min

* Fuseau direct 12000 tours par minute

* Extracteur de copeaux en double spirale

Détails du produit:

SMTCL 10000 tours par minute FANUC CNC Centre d'usinage vertical VMC850Q Machine de fraisage CNC avec 4ème tourne-disque 1

Les spécifications du produit

Principales spécifications techniques

Principaux paramètres techniques

Nom de l'article		Unité	Les spécifications
Capacité	Voyage par axe X	mm	850
	Voyage par axe Y	mm	500
	Voyage par axe Z	mm	540
	Nose de broche à la surface de la table	mm	120 à 660
	Nose de broche à surface de colonne	mm	640
Tableau de travail	Taille de la table (L×W)	mm	1000 × 500
	Charge maximale sur la table	en kg	600
	Taille de la fente en T	mm	18 × 5
Le moulin à rouleaux	Vitesse du fuseau	Rpm	10000
	Le point de démarrage de l'axe	mm	7/24 conique
	Le point de démarrage de l'axe	mm	NT1 société civile
	Moteur à broche	kW	7.5 / 11
	Le couple de sortie maximal	N.m.	35.8/70
	Type d'entraînement à broche		Ceinture dentaire synchrone
Taux de fourrage	Traversée rapide X,Y,Z	M/min	Le montant de l'aide
Taux de fourrage	Taux d'alimentation maximal de coupe	M/min	20
A.T.C.	Capacité de stockage des outils	pc	Type de bras 24
	Diamètre maximal de l'outil	mm	150 (80 ans)
	Longueur maximale de l'outil	mm	250
	Temps de changement d'outil (T-T)	seconde	2.5
Précision	Précision de positionnement X/Y/Z	mm	0Je ne sais pas.006
Précision	Position de répétabilité X/Y/Z	mm	0Je ne sais pas.004
Autres	Dimensions globales ((L × WxH)	mm	2400 × 3125 × 2840
	Poids net de la machine	en kg	5100
	Besoin total de puissance	KVA	18

Norme:

1. Système de commande FANUC OI-MF TYPE (5)

2- 10000 tours par minute, ceinture connectée.

3. 24 chargeur d'outil du manipulateur de disque

4. réservoir d'eau + jet de chasse d'eau

5Pistolet à air propre, feu de travail, feu d'avertissement

Facultatif:

1. Fanuc O-MF TAPE (')système

2. TAPE OI-MF Fanuc (')système

3Système CNC Siemens 828D

4. connexion directe 12000 tours par minute fuseau mécanique

5. 16000 tours par minute, 24000 broches motorisées

6. Plateau tournant de 4e axe

7. refroidissement à l'intérieur de 2MPa, 3MPa, 5MPa, 7MPa

8Séparateur huile-eau

9. élimineur de puces de chaîne

10Une arme à eau propre.

11- inspection des outils et des pièces

12 ans.porte automatique

13Fermeture de porte de sécurité

14- Armoire électrique et climatisation

Précision principale:

La précision de la machine met en œuvre la norme d'acceptation GB/T18400.2-2010 Norme d'acceptation pour la précision de positionnement de la machine-outil et la précision de positionnement répété GB/T18400.4-2010

Objets d'inspection		Norme d'usine
Précision d'usinage		IT6
Précision de positionnement	Axe X (mm)	0.008
	Axe Y (en mm)	0.006
	Axe Z (mm)	0.006
Précision de positionnement répétée	Axe X (mm)	0.005
	Axe Y (en mm)	0.004
	Axe Z (mm)	0.004

Configuration principale:

Configuration principale de la machine-outil et liste des pièces achetées

Nom de l'article	Les spécifications	Marque	Les commentaires

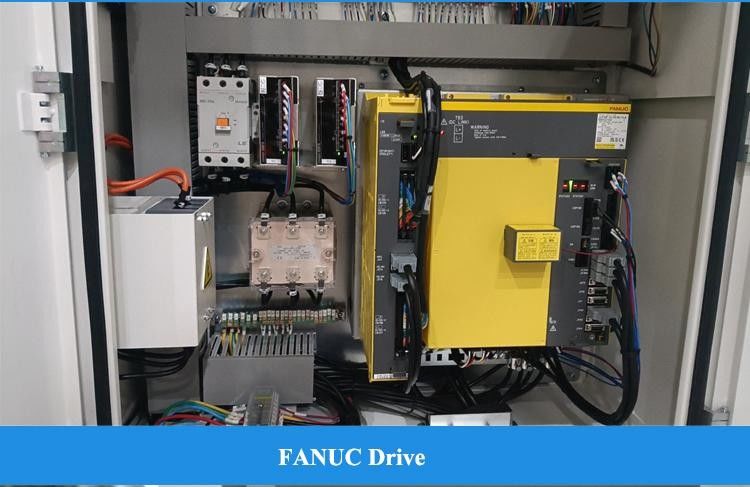

Système CNC	Le nombre d'heures de travail est calculé en fonction de la durée de travail.	Le FANUC
Moteur principal	Le nombre d'émissions de CO2 est déterminé par la méthode suivante:	Le FANUC
Moteur à axe X	Le nombre de points de contrôle doit être le même que le nombre de points de contrôle.	Le FANUC
Moteur à axe Y	Le nombre de points de contrôle doit être le même que le nombre de points de contrôle.	Le FANUC
Moteur à axe Z	Le système de contrôle de la qualité doit être conforme à la présente directive.	Le FANUC
roulement à vis à axe X	30 × 62 × 15	Les États membres doivent fournir des informations détaillées sur les mesures à prendre.
roulement à vis à axe Y	30 × 62 × 15	Les États membres doivent fournir des informations détaillées sur les mesures à prendre.
roulement à vis à axe Z	30 × 62 × 15	Les États membres doivent fournir des informations détaillées sur les mesures à prendre.

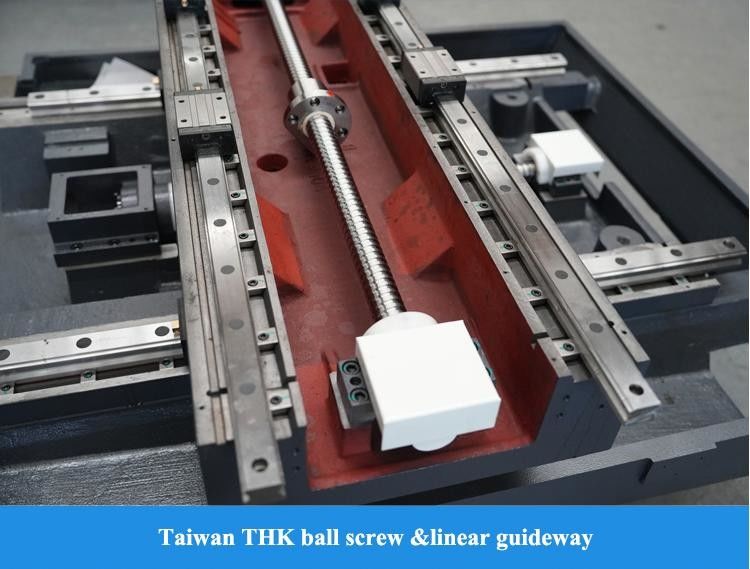

vis à bille à axe X	φ40 × 16,C3	Les prix de vente sont calculés sur la base des prix de vente.
vis à bille à axe Y	φ40 × 16,C3	Les prix de vente sont calculés sur la base des prix de vente.
vis à bille à axe Z	φ40 × 16,C3	Les prix de vente sont calculés sur la base des prix de vente.
Voie de guidage de l'axe X	35	Les produits de la catégorie 1 doivent être présentés dans la catégorie 1 de la présente annexe.
Voie de guidage de l'axe Y	45	Les produits de la catégorie 1 doivent être présentés dans la catégorie 1 de la présente annexe.
Voie de guidage de l'axe Z	45	Les produits de la catégorie 1 doivent être présentés dans la catégorie 1 de la présente annexe.

Cas de traitement:

SMTCL 10000 tours par minute FANUC CNC Centre d'usinage vertical VMC850Q Machine de fraisage CNC avec 4ème tourne-disque 2

SMTCL 10000 tours par minute FANUC CNC Centre d'usinage vertical VMC850Q Machine de fraisage CNC avec 4ème tourne-disque 3

Pourquoi nous choisir?

◆ Un sens aigu de la qualité, les demandes des clients passent avant tout

◆ 30 ans d'histoire de R & D, l'entreprise a été fondée en 1993

◆ Fabricant de haute technologie doté de capacités de recherche et de conception

◆ Système d'approvisionnement stable et mature

◆ Jeunes vendeurs et ingénieurs actifs pour des services instantanés ((24 heures en ligne)

◆ Mise à niveau du mécanisme selon l'ergonomie et l'entretien facile

◆ Notre principe de conception des structures: entretien et installation faciles, faible coût d'entretien, n'affectant pas la production

À propos de nous:

SMTCL 10000 tours par minute FANUC CNC Centre d'usinage vertical VMC850Q Machine de fraisage CNC avec 4ème tourne-disque 4

Bienvenue à nous rendre visite!
Shanghai HD M&E Tech Co., Ltd est situé à Shanghai, en Chine. Nous sommes spécialisés dans le tour CNC, centre d'usinage vertical, centre d'usinage horizontal, centre d'usinage portique, centre d'usinage à cinq axes,machines de tournage et autres équipements CNCNous avons plus de 200 types de machines-outils. La qualité et la technologie des produits ont atteint le niveau avancé international.

Notre usine a plus de 80 ans d'histoire dans la fabrication de machines-outils.Ils ont été l'un des leaders de l'industrie chinoise de la machine-outil et la plus grande fabrication de machines-outils en ChineLes machines-outils couvrent l'automobile, l'aviation, la nouvelle énergie, les machines de construction, les navires, les vannes de pompes, les roulements, l'électronique 3C, les moules et d'autres industries.Nous prenons la mission de fournir les machines-outils avec une technologie de pointe, de haute qualité et un bon service à nos clients partout dans le monde!

Notre usine:

SMTCL 10000 tours par minute FANUC CNC Centre d'usinage vertical VMC850Q Machine de fraisage CNC avec 4ème tourne-disque 5

FAQ:

Q1. Êtes-vous une société commerciale ou une société de fabrication?

Nous sommes une société de fabrication.

Quels sont les principaux produits de votre entreprise?
Nous sommes spécialisés dans toutes sortes de machines, telles que le tour CNC, la fraiseuse CNC, le centre d'usinage vertical, le tour conventionnel, la machine de forage, la machine de forage radiale, etc.

Q3. Pouvez-vous fournir une machine personnalisée ou SPM (machine à usage spécial)?
Oui, nous fournissons des solutions CNC intelligentes pour nos clients afin d'accroître l'efficacité.

Q4: Quelles sont vos conditions de garantie?
Nous fournirons un remplacement pour les pièces qui se révèlent défectueuses pendant une période de 12 mois,
en commençant par la date du connaissement de la machine.
Quels sont les services?
Pr-sales:Solutions sur mesure, planification et conception;service individuel
Après-vente: 7 jours 24 heures de service en ligne, guidage à distance de l'installation, dockage avec le système logiciel du client
Q6: Pourquoi avoir choisi votre entreprise?
Les produits issus du développement, de la conception, de la fabrication et de l'assemblage de l'ensemble du processus de production sont:
Il s'agit d'un processus qui se déroule entre des usines disposant d'une chaîne de production complète, ce qui constitue votre garantie la plus fiable.
Q7: Votre entreprise peut-elle envoyer le personnel technique à notre entreprise et diriger nos travailleurs à l'étranger?
Nous pouvons fournir ce type de service. Lorsque les machines arrivent sur le site d'installation de l'acheteur, nous pouvons envoyer en temps opportun des ingénieurs mécaniques et électriques pour installer selon le calendrier de l'acheteur.Tout cela peut être cité et énuméré dans le contratLe vendeur coopérera avec l'acheteur pour s'occuper du visa et de la préparation de l'installation avant de partir à l'étranger.
Q8: Quelles sont les conditions de paiement?
T/T 30% de paiement initial lors de la commande, 70% de paiement du solde avant expédition.
