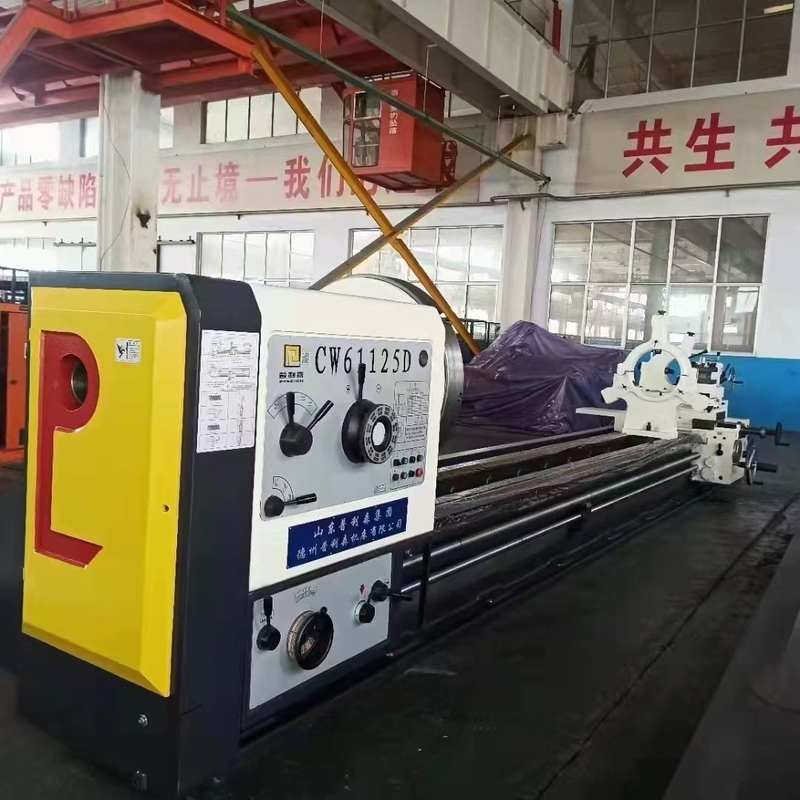

Machine à tour horizontal lourde CW61125D/12m Haute qualité
Présentation du produit
Cette machine-outil est principalement utilisée pour diverses opérations de tournage. Elle peut tourner la face de l'extrémité, le diamètre extérieur, le trou intérieur et les fils métriques, les fils de pouce, les fils de module et les fils de hauteur des pièces.Il peut également être utilisé pour tourner des cônes courts avec le reste de l'outil supérieur seulLa machine-outil a une grande puissance et une grande vitesse, et est forte en rigidité.Il peut utiliser des outils en carbure pour le tournage puissant pour traiter divers métaux noirs et non ferreux.
Paramètre principal
| Modèle de produit | VousNits | CW61125D/12000 |
| spécifications | ||
| Max. diamètre de balancement au-dessus du lit | mm | 1240 |
| Diamètre maximal de balancement au-dessus du chariot | mm | 900 |
| Longueur maximale de la pièce à usiner | mm | 12000 |
| Largeur de la voie de guidage du lit | mm | 755 |
| Max. support de charge entre la roue et la partie supérieure de la queue | t | 6 |
| Le moulin à rouleaux | ||
| Nose à broche | A2 à 15 | |
| Parcours de fente | mm | 120 |
| Taper de l'ouverture du fuseau | Mesure 140 | |
| Plage de vitesse de la broche | Rpm |
3.15-315 (21 espèces) 3.5-290 (12 espèces) |
| Puissance du moteur de broche | Le nombre de sièges | 22 |
| Dispositif à fourche à action unique | mm | φ1000 |
| Le stock de queue | ||
| Diamètre de la plume de la queue | mm | 160 |
| Voyage de la plume de queue | mm | 300 |
| Plumes de fourrure | Pour la métrique 80# | |
| Résistance à l'écoulement | ||
| Alimentation longitudinale | 0.1-12h/min ((56 espèces) | |
| Alimentation croisée | 0.05-6 mm/r ((56 espèces) | |
| Porte-outils de petite taille | 0.025-3mm/r ((56 espèces) | |
| fils métriques | mm | 1-120 (44 espèces) |
| fils modulaires | mm | 0.5-60 ((45 espèces) |
| fils de pouces | Le TPI | 28-3/8 (31 espèces) |
| fils de fil à vis de diamètre | DP | 1 à 56 (25 espèces) |
| Outildétenteur | ||
| Distance verticale du centre de la broche à la base de montage de l'outil | mm | 48 |
| Taille de la tige de l'outil | mm | Pour les appareils électroniques |
| Angle d'oscillation du support d'outil | ± 90° | |
| Max. déplacement latéral du chariot | mm | 520 |
| Max. déplacement du support d'outil supérieur | mm | 300 |
| Alimentation par tour des cadrans supérieur et inférieur du porte-outil | mm | 0.05 |
| Vitesse de traverse rapide du support d'outil | mm/min |
longitudinal 3740 à l'envers 1870 |
| Lubrifier et faire fonctionner la pompe à huile | ||
| Modèle | CB-B10 | |
| Max. débit | L/min | 10 |
| Pression de travail | MPa | 2.5 |
| Vitesse | R/min | 1500 |
Nom de l'organisme:
Lorsque la pièce est lourde ou excentrique, il convient de tenir compte de l'équilibre du mouvement de la pièce, de la limitation de vitesse et du contrepoids.
Accessoires standard
| Je ne veux pas. | Nom | Modèle | Quantité |
| 1 | Dispositif à fourche à action unique | φ1000 mm | 1 série |
| 2 | Un repos régulier | Le nombre de points d'entrée doit être égal ou supérieur à: | 2 séries |
| 3 | Suivez le repos. | Le nombre de points d'écoulement doit être déterminé en tenant compte de la fréquence de l'écoulement. | 1 série |
| 4 | Unité de refroidissement | 1 série | |
| 5 | Outils spécialisés | 1 série | |
| 6 | Centre pivotant de la queue | Morse 6# | 1 jeu |
