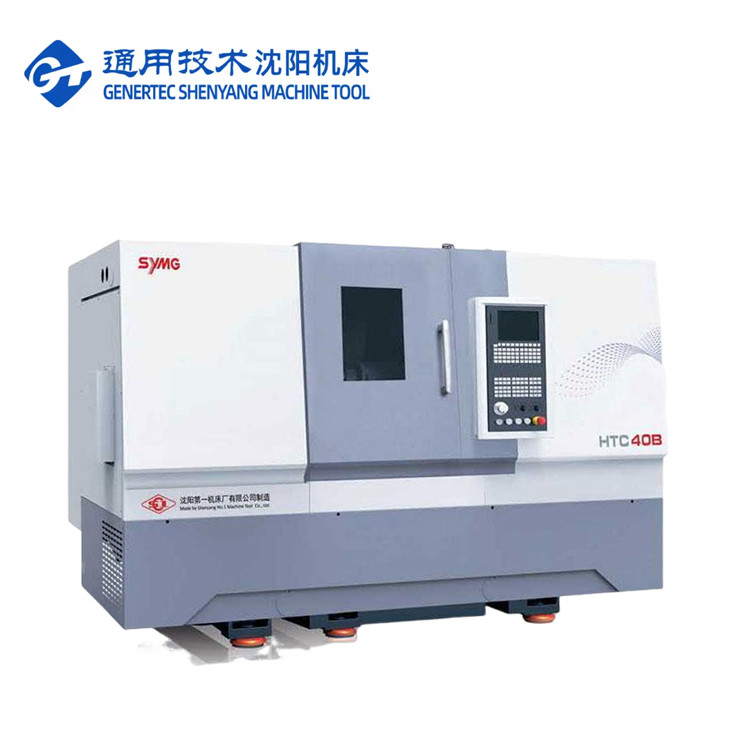

Le tour CNC à lit incliné HTC40B tour métallique et fraiseuse SMTCL tour CNC
Détails du produit
| Nom de marque: | SMTCL | Numéro de modèle: | HTC 40B500 |
|---|---|---|---|
| CNC ou pas: | CNC | Mot clé: | Tour oblique de commande numérique par ordinateur de lit |
| Max. Longueur tournée (mm): | 500 | Velocité maximale de la broche (rpm): | 3500 r.p.m |
| Voyage (axe X): | 200 | Voyage (axe Z) (mm): | 550 |
| Diamètre de rotation maximal: | Φ400 | Longueur maximale de virage: | 500 |
| Balancement maximum sur le lit: | Φ600 | Maximum de glissement sur glisser: | Φ320 |
| Mettre en évidence |
Le tour CNC HTC40B,Machines de fraisage,tour CNC |
||
Description du produit
Description du produit :
Caractéristiques du produit :

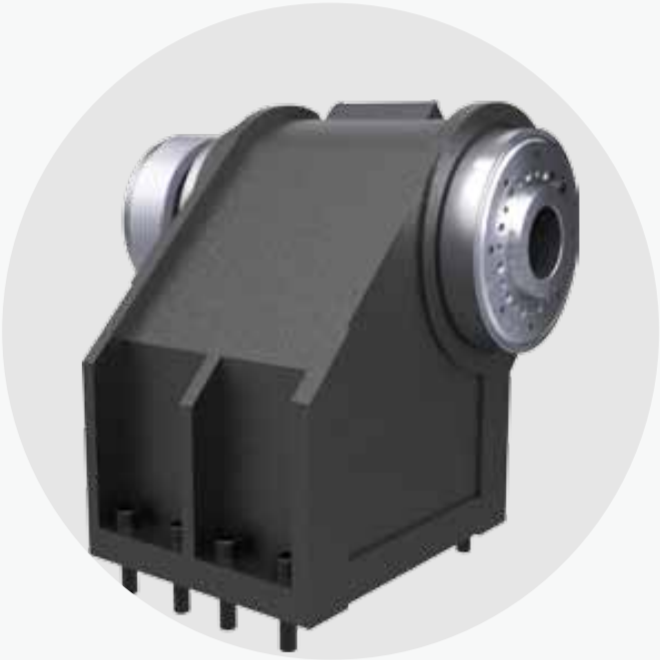

1, Augmenter le couple de la broche, augmenter les spécifications des roulements, fournir plus de puissance et de rigidité, broche A2-8
|
Articles
|
Unité
|
HTC40B/500
|
HTC40B/1000
|
|
|
Diamètre de balayage maximal au-dessus du banc
|
mm
|
Φ600
|
Φ560
|
|
|
Longueur de coupe maximale
|
mm
|
500
|
970
|
|
|
Diamètre de coupe maximal
|
mm
|
400
|
400
|
|
|
Diamètre de balayage maximal sur la glissière
|
mm
|
Φ320
|
Φ350
|
|
|
Nez de broche
|
mm
|
A2-8
|
A2-8
|
|
|
Diamètre du trou de la broche
|
mm
|
Φ80
|
Φ80
|
|
|
Diamètre de la barre traversante maximale
|
mm
|
Φ65
|
Φ65
|
|
|
Plage de vitesse de la broche
|
tr/min
|
50-3500
|
50-4000
|
|
|
Couple de sortie maximal de la broche
|
Nm
|
245
|
177
|
|
|
Moteur principal
|
KW
|
15/11
|
15/11
|
|
|

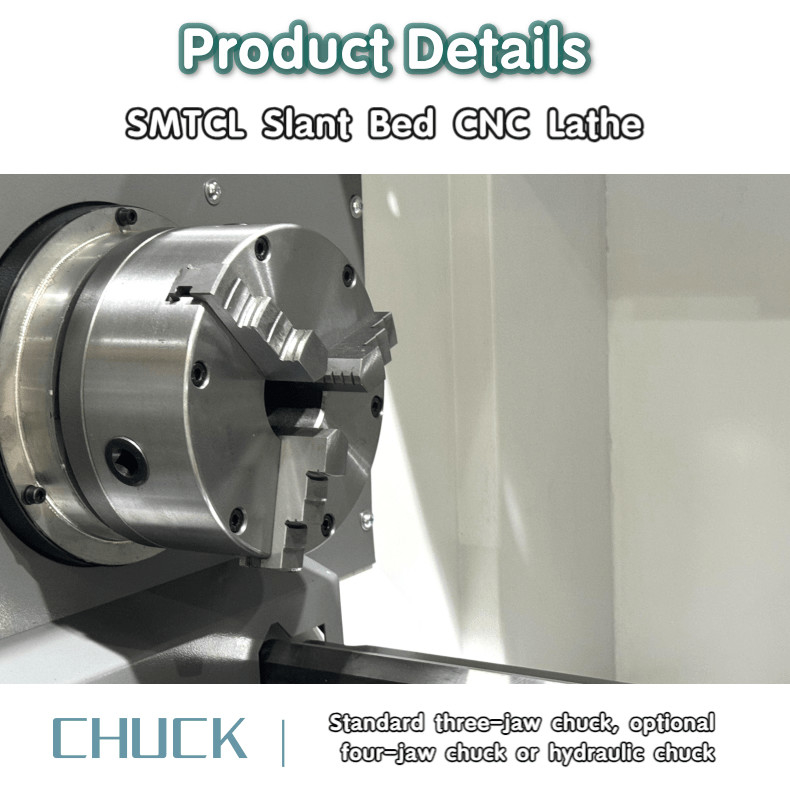

Diamètre du mandrin
|
pouce
|
10'' 10''
|
8''
|
|
|
Vitesse de déplacement rapide de l'axe X
|
m/min
|
30
|
30
|
|
|
Vitesse de déplacement rapide de l'axe Z
|
m/min
|
30
|
30
|
|
|
Course de l'axe X
|
mm
|
200
|
200
|
|
|
Course de l'axe Z
|
mm
|
550
|
1050
|
|
|

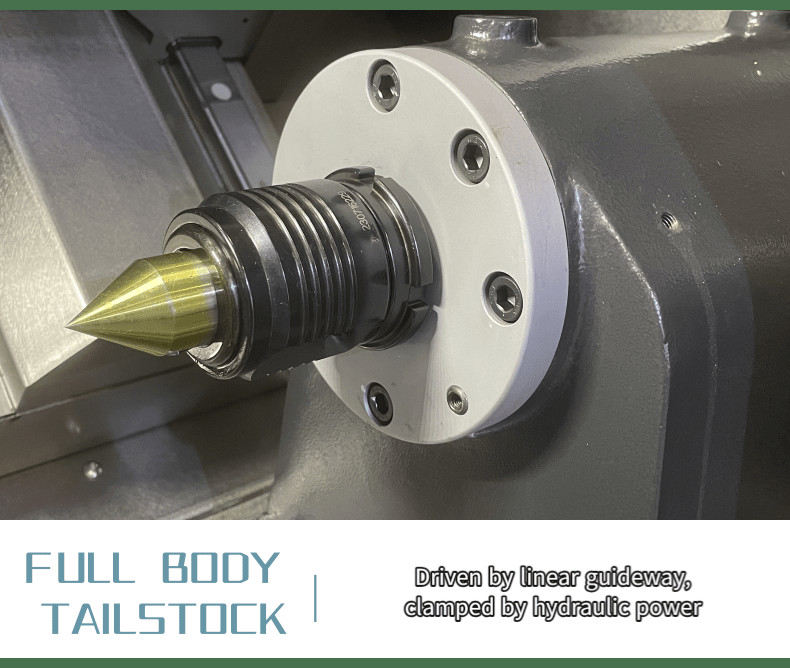

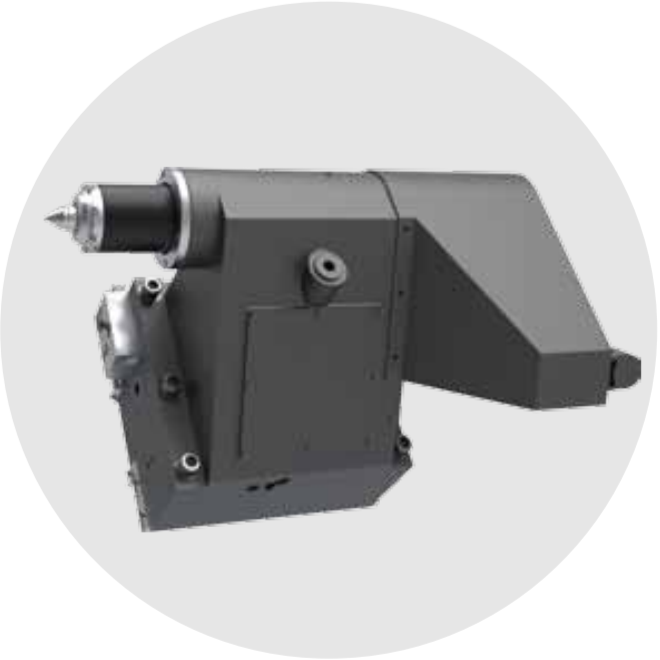

Course de la contre-poupée
|
mm
|
100
|
100
|
|
|
Cône de la broche de la contre-poupée
|
Mohs
|
5#
|
4#
|
|
|

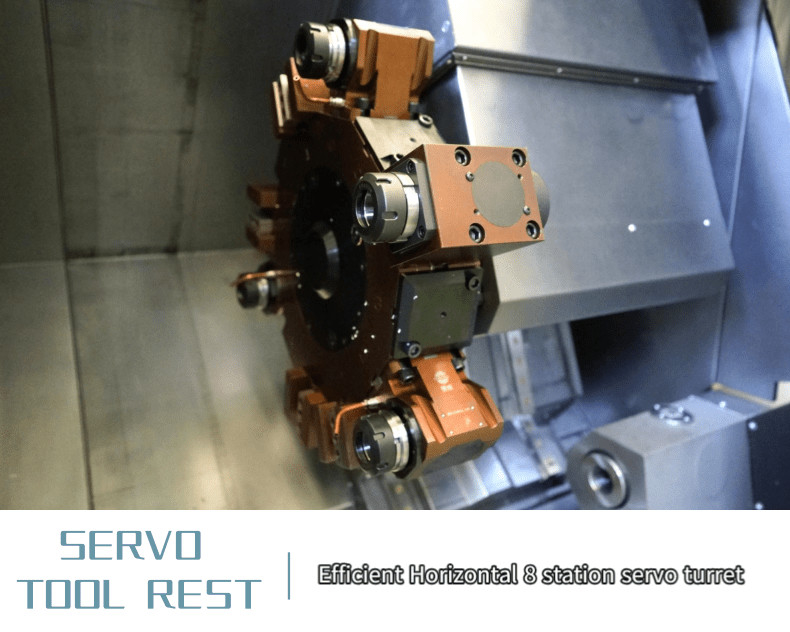

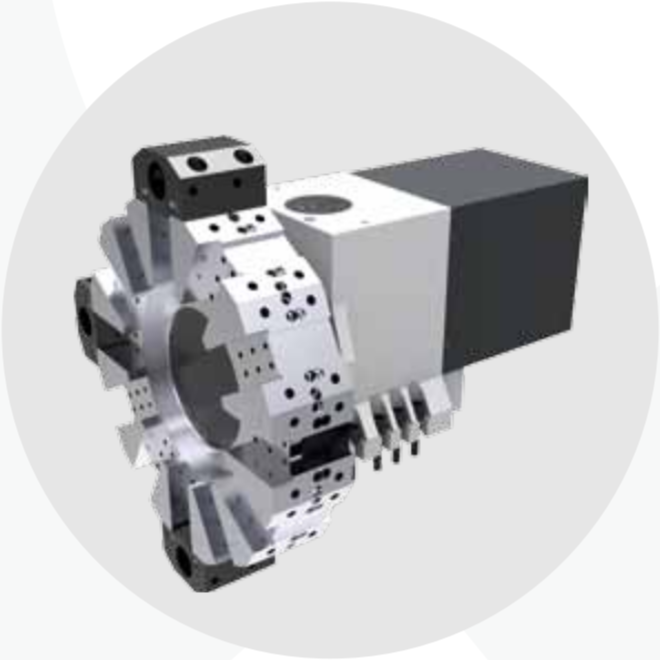

Forme du porte-outil standard
|
mm
|
8 stations horizontales
|
8 stations horizontales
|
|
|
Couteau externe
|
mm
|
25 × 25
|
25 × 25
|
|
|
Diamètre de la barre d'alésage
|
mm
|
Φ40/Φ32/Φ25/Φ20
|
Φ40/Φ32/Φ25/Φ20
|
|
|
Capacité de poids (type disque)
|
kg
|
200
|
200
|
|
|
Capacité de poids (pièces d'arbre)
|
kg
|
500
|
500
|
|
|
Poids de la machine
|
kg
|
4200
|
4650
|
|
|
Apparence de la machine-outil
|
Longueur × largeur × hauteur
|
2700 × 1900 × 2100
|
3570 × 1860 × 1850
|
|
Application industrielle :
Échantillons de pièces
NOTRE service :
1. Assembler et déboguer avant la livraison
2. Répondre dans les 24 heures et procéder au traitement du problème.
3. Service de réparation gratuit d'1 an (dommages non humains uniquement).
4. Solution d'entreposage globale fournie
✅ 30 ans + d'histoire de R & D, l'entreprise a été fondée en 1993
✅ Fabricant de haute technologie avec capacité de recherche et de conception
✅ Système d'approvisionnement stable et mature
✅ Ventes et ingénieurs jeunes et actifs pour des services instantanés (24 heures en ligne)
✅ Mise à niveau de la mécanique selon l'ergonomie et la facilité d'entretien
✅ Notre principe de conception de la structure : entretien et installation faciles, entretien à faible coût, n'affecte pas la production
FAQ :
Q1. Êtes-vous une société commerciale ou une société de fabrication ?
à compter de la date du connaissement de la machine.
Pré-ventes : solutions personnalisées, planification et conception ; service personnalisé
Après-vente : service en ligne 7 jours sur 24 heures, conseils à distance pour l'installation, connexion avec le système logiciel du client
réalisés entre les usines avec une chaîne de production complète, ce qui est votre garantie la plus fiable.
