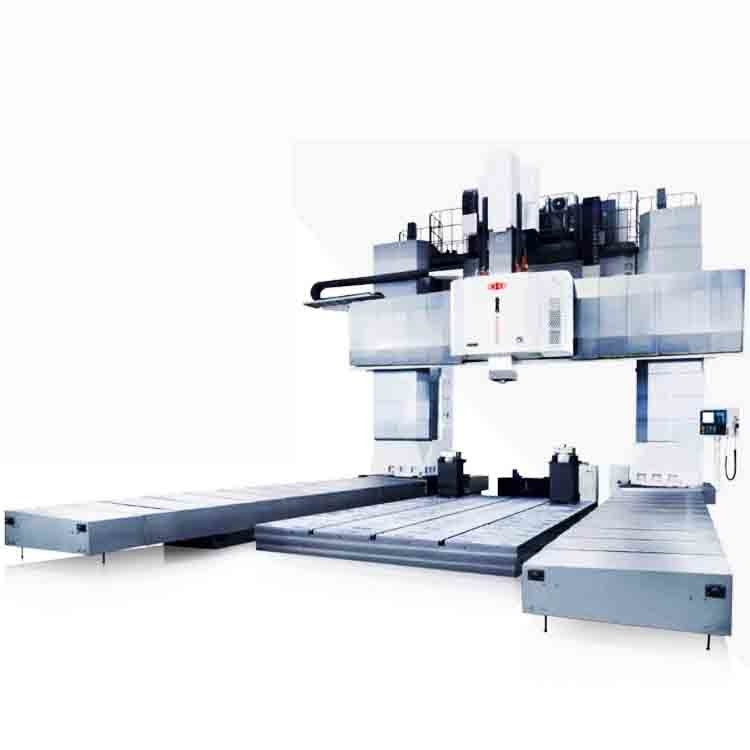

Centre d'usinage de mouvement de poutre mobile

Description du produit :

Machine-outil de la série GMC-WGRSs'applique principalement à l'usinage de composants de grande taille pour des industries telles que les ponts, les locomotives ferroviaires, la chimie, l'énergie, les machines-outils, l'électricité et la construction navale, et prend comme objets d'usinage des composants en métal ferreux et non ferreux de taille moyenne/grande. Après une seule fixation de la pièce, le produit est capable d'effectuer en continu un usinage de haute précision et à haut rendement de multiples procédures telles que le perçage, l'alésage et le taraudage rigide du plan de fraisage, des gradins, des rainures, des profils compliqués, des cavités et divers trous. Le bâti de la machine est très rigide et maintient une bonne précision, et est capable de s'adapter à l'usinage en coupe à long terme de divers matériaux différents, tandis que le produit accorde une attention aux doubles exigences de haute précision et de coupe lourde.

Paramètres du produit :

Article		unité	GMV 3580WGRS	GMV 4580WGRS
Établi	Dimension de l'établi	mm	3500×8000	4500×8000
	Distance entre deux colonnes	mm	4600	5600
	Capacité de charge de l'établi	t/m2	15	15
	Largeur de la rainure en T	mm×pcs	36	36
Usinage plage	Course maximale du portique - Axe X	mm	8000	8000
	Course maximale du chariot - Axe Y	mm	5100	6100
	Course maximale du bélier - Axe Z	mm	1500	1500
	Course maximale de la traverse - Axe W	mm	2000	2000
	Distance du nez de broche à l'établi - Maximale	mm	3500	3500
	Distance du nez de broche à l'établi - Minimale	mm	0	0
Broche	Trou conique (7:24)		BT50	BT50
	Plage de vitesse	tr/min	40-3000	40-3000
	Couple de sortie (nominal/30min)	N.m	3000/3600	3000/3600
	Puissance du moteur de broche (nominale/30min)	kW	58/69	58/69
	Taille de la section du bélier rectangulaire	mm	500×500	500×500
Avance	Plage de vitesse d'avance	mm/min	1-6000	1-6000
	Mouvement rapide Axe X	m/min	10	10
	Mouvement rapide Axe Y	m/min	12	12
	Mouvement rapide Axe Z	m/min	12	12
	Mouvement rapide Axe W	m/min	2	2
Positionnement précision de la machine	Axe X	mm	0.012/2000	0.012/2000
	Axe Y	mm	0.03	0.035
	Axe Z	mm	0.025	0.025
	Axe W	mm	0.025 (règle de mesure (standard))	0.025 (règle de mesure (standard))
Répétabilité précision	Axe X	mm	0.01/2000	0.01/2000
	Axe Y	mm	0.02	0.02
	Axe Z	mm	0.012	0.012
Capacité électrique totale		KVA	240	240
Encombrement au sol requis par la machine (L*L*H) (pour référence)		mm	22400×10600×10100	22400×11600×10100



NOTRE Service :

1. Assemblage et débogage avant la livraison
2. Réponse dans les 24 heures et prise en charge du problème.
3. 1 an de service de réparation gratuit (dommages non humains uniquement).
4. Solution globale d'entreposage fournie



Pourquoi nous choisir :

◆ Sens de la qualité supérieure, les demandes des clients passent en premier
◆ 30 ans + d'histoire de R & D, l'entreprise a été fondée en 1993
◆ Fabricant de haute technologie avec capacité de recherche et de conception
◆ Système d'approvisionnement stable et mature
◆ Ventes et ingénieurs jeunes et actifs pour des services instantanés (24 heures en ligne)
◆ Mise à niveau du mécanisme en fonction de l'ergonomie et de la facilité d'entretien
◆ Notre principe de conception de la structure : entretien et installation faciles, entretien à faible coût, n'affecte pas la production



À propos de nous :

Bienvenue à nous rendre visite !

Shanghai HD M&E Tech Co., Ltd est située à Shanghai, en Chine. Nous sommes spécialisés dans les tours CNC, les centres d'usinage verticaux, les centres d'usinage horizontaux, les centres d'usinage à portique, les centres d'usinage à cinq axes, les centres de tournage-fraisage et divers autres équipements CNC. Nous avons plus de 200 types de machines-outils. La qualité et la technologie des produits ont atteint le niveau international avancé.

Notre usine a plus de 80 ans d'histoire de fabrication de machines-outils. Le premier tour, la perceuse et l'aléseuse sont tous nés ici. Ils ont été l'un des leaders de l'industrie chinoise des machines-outils et le plus grand fabricant de machines-outils en Chine. Les produits de machines-outils couvrent les automobiles, l'aviation, les nouvelles énergies, les machines de construction, les navires, les vannes de pompe, les roulements, l'électronique 3C, les moules et d'autres industries. Nous prenons la mission de fournir les machines-outils avec une technologie de pointe, une haute qualité et un bon service à nos clients du monde entier !

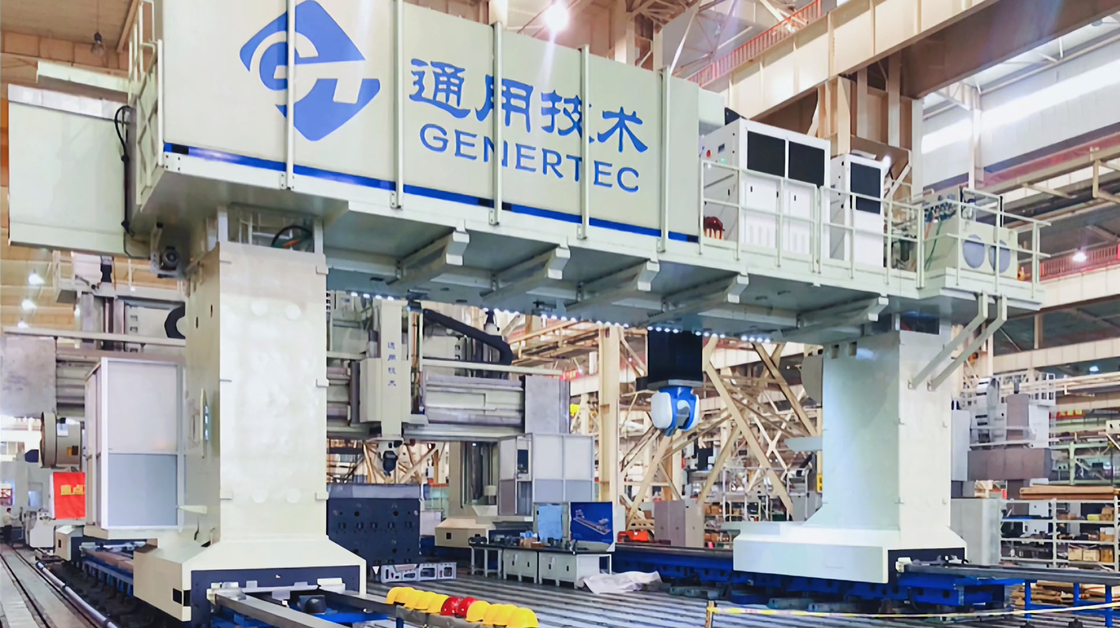

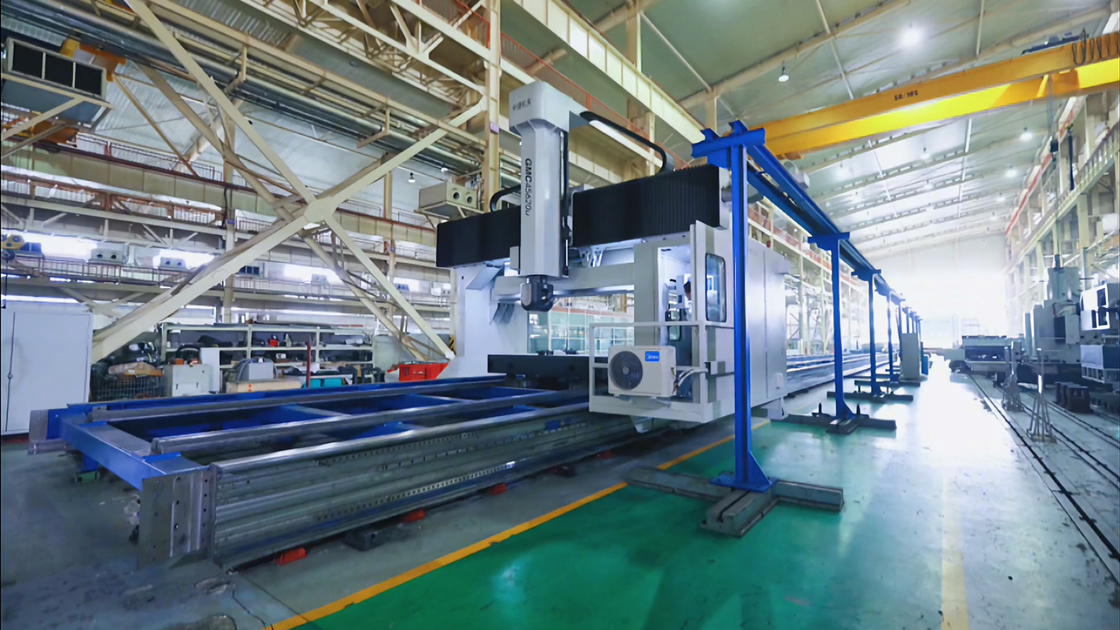

Notre usine :

Exposition :

FAQ :

Q1. Êtes-vous une société commerciale ou une société de fabrication ?

Nous sommes une société de fabrication.



Q2. Quels sont les principaux produits de votre entreprise ?

Nous sommes spécialisés dans toutes sortes de machines, telles que les tours CNC, les fraiseuses CNC, les centres d'usinage verticaux, les tours conventionnels, les perceuses, les perceuses radiales, etc.



Q3. Pouvez-vous fournir une machine personnalisée ou une machine à usage spécial (SPM) ?

Oui, nous fournissons des solutions CNC intelligentes à nos clients afin d'augmenter l'efficacité.



Q4 : Quelles sont vos conditions de garantie ?

Nous fournirons un remplacement des pièces qui s'avèrent défectueuses pendant une période de 12 mois,
à compter de la date du connaissement de la machine.



Q5. Quels sont les services ?
Pré-ventes : solutions personnalisées, planification et conception ; service personnalisé
Après-vente : service en ligne 7 jours sur 7, 24 heures sur 24, conseils à distance pour l'installation, connexion avec le système logiciel du client



Q6 : Pourquoi choisir votre entreprise ?

Les produits issus du développement, de la conception, de la fabrication, de l'assemblage de l'ensemble du processus de production sont
réalisés entre les usines avec une chaîne de production complète, ce qui est votre garantie la plus fiable.



Q7 : Votre entreprise peut-elle envoyer le personnel technique dans notre entreprise et diriger nos travailleurs à l'étranger ?

Nous pouvons fournir ce type de service. Lorsque les machines arrivent sur le site d'installation de l'acheteur, nous pouvons envoyer en temps opportun des ingénieurs mécaniques et électriques pour les installer selon le calendrier de l'acheteur. Tout cela peut être cité et listé dans le contrat. Le vendeur coopérera avec l'acheteur pour traiter les visas et la préparation de l'installation avant de partir à l'étranger.



Q8 : Quelles sont les conditions de paiement ?

T/T 30 % d'acompte à la commande, 70 % de paiement du solde avant l'expédition. lettre de crédit irrévocable à vue
