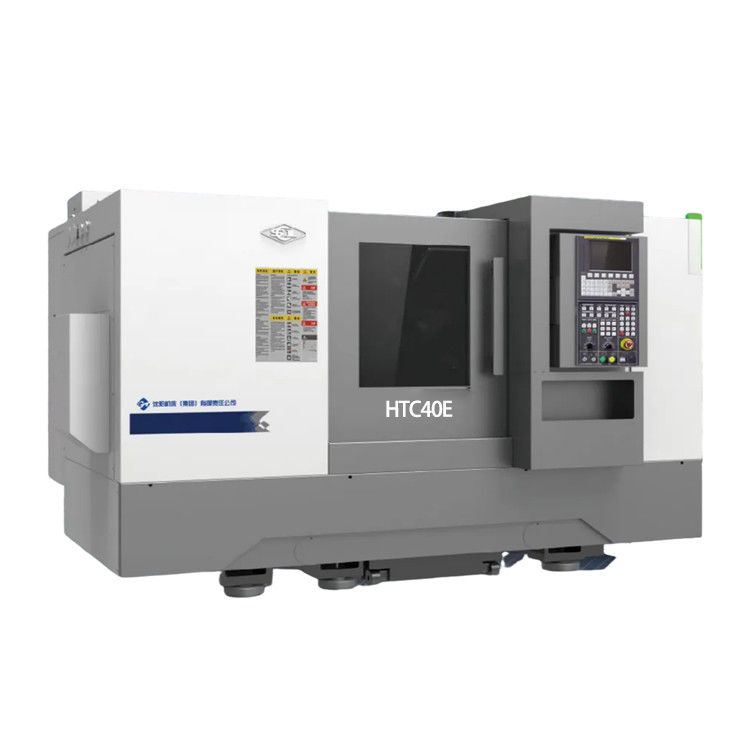

Machine à tourner à CNC SMTCL à lit incliné en métal

Machine à tourner à CNC SMTCL à lit incliné en métal

Machine oblique de tour de commande numérique par ordinateur de lit

Le tour CNC en métal est un lit incliné

Machine de tournage CNC GSK

Lieu d'origine:

La Chine

Nom de marque:

SMTCL

Certification:

CE ISO certification

Numéro de modèle:

HTC 40E300

Nous contacter
Demandez un devis
Machine à tourner à CNC SMTCL à lit incliné en métal
Machine à tourner à CNC SMTCL à lit incliné en métal Machine à tourner à CNC SMTCL à lit incliné en métal Machine à tourner à CNC SMTCL à lit incliné en métal Machine à tourner à CNC SMTCL à lit incliné en métal Machine à tourner à CNC SMTCL à lit incliné en métal Machine à tourner à CNC SMTCL à lit incliné en métal Machine à tourner à CNC SMTCL à lit incliné en métal
Détails du produit
Nom de marque:
SMTCL
Numéro de modèle:
HTC 40E300
Système de commande CNC:
GSK
CNC ou non:
CNC
Le mot clé:
Machine CNC à tour de lit incliné
Max. Longueur tournée (mm):
300
Velocité maximale de la broche (rpm):
4500 r.p.m
Voyage (axe X):
200
Voyage (axe Z) (mm):
320
Diamètre de rotation maximal:
Φ360
Longueur maximale de virage:
300
Balancement maximum sur le lit:
Φ500
Maximum de glissement sur glisser:
Φ320
Conditions de paiement et d'expédition
Quantité de commande min
1
Détails d'emballage
Le cas en bois, tronc de bidon, l'autre emballage navigable
Délai de livraison
45 à 60 jours
Conditions de paiement
T/T,L/C,Western Union
Capacité d'approvisionnement
50 ensembles par mois
PRODUITS CONNEXES
Un bon prix. La machine à tourner à commande numérique SMTCL IT35L en ligne Vidéo

La machine à tourner à commande numérique SMTCL IT35L

Obtenez le meilleur prix
Un bon prix. SMTCL 75 degrés centre de tournage HTC63t Lit incliné CNC tourne-disque à usine horizontale CNC en ligne Vidéo

SMTCL 75 degrés centre de tournage HTC63t Lit incliné CNC tourne-disque à usine horizontale CNC

Obtenez le meilleur prix
Un bon prix. SMTCL tour CNC HTC 50n Fanuc contrôleur d'outillage en direct Lit incliné tour CNC horizontal centre de tournage CNC en ligne Vidéo

SMTCL tour CNC HTC 50n Fanuc contrôleur d'outillage en direct Lit incliné tour CNC horizontal centre de tournage CNC

Obtenez le meilleur prix
Un bon prix. SMTCL Slant Bed CNC Lathe HTC40B5 Machine à tourner CNC en métal en ligne Vidéo

SMTCL Slant Bed CNC Lathe HTC40B5 Machine à tourner CNC en métal

Obtenez le meilleur prix
Nous contacter
+8613916455787
sales@huidijd.com
86-021-61195255
Contactez-nous maintenant
Description du produit

Description du produit:





SMTCL SYMG HTC40E série 30 degrés en pente CNC tour

Rapport coût/performance élevé"Relée coulissante mise à niveau de puissance, "haute", "grande", "sur", de la résistance inhérente. fuseau intégral de haute rigidité, lit incliné intégral, rails de guidage coulissants durcis, siège de queue de rails de guide.Le tour CNC horizontal HTC 40E convient au traitement de toutes sortes de pièces d'arbre et de disque, pour satisfaire efficacement les besoins de transformation de la cage de football, des mandrels automobiles, de l'arbre des engrenages du moteur, de la vanne et d'autres pièces.


Caractéristiques du produit:



1La rigidité est augmentée de 50% par l'élargissement du roulement, l'augmentation de l'envergure de la broche, le raccourcissement du surplomb de la poulie de la courroie et une nouvelle structure de coque coulissante.



2"Faible taux de dysfonctionnement La machine-outil adopte une conception modulaire pour améliorer la stabilité globale et réduit le taux de dysfonctionnement de 55% par rapport à la dernière génération de produits.

3Une conception orientée vers l'innovation et une disposition raisonnable permettent de réduire de 11% les pertes d'outils (coupeuse), de produits pétroliers et de consommation électrique.

Détails du produit:
Machine à tourner à CNC SMTCL à lit incliné en métal 0
Fuseau à manches globales
Le produit est doté d'une tête à broche unique, adopte une unité à broche globale, réduit les pertes de puissance de la transmission mécanique, et présente un démarrage rapide et stable, une faible élévation de température, unepetite déformation thermique et haute précision.

Machine à tourner à CNC SMTCL à lit incliné en métal 1
Plateaux de machines-outils à inclinaison globale Le HTC40E adopte un lit intégré d'un angle d'inclinaison de 30°, de sorte que le support de force est plus stable pendant l'opération de coupe.et présente une résistance élevée et une bonne absorption des chocs.
Machine à tourner à CNC SMTCL à lit incliné en métal 2
Servo-outilLe produit adopte un entraînement par servomotore pour l'indexation, présente une grande précision et une grande fiabilité et est capable de répondre aux exigences en matière de performances élevées et de changement rapide des outils.

Machine à tourner à CNC SMTCL à lit incliné en métal 3
Résistance à la traction du rail de guidage
La coque du HTC40E est équipée d'un rail de guidage coulissant intégré à une machine-outil, d'un manchon télescopique et d'un verrouillage manuel et présente une bonne rigidité.

Machine à tourner à CNC SMTCL à lit incliné en métal 4
Alimentation sur deux axesLes axes X et Z adoptent un servomoteur pour la conduite, l'accouplement direct avec des vis à plomb à bille réalisé par un accouplement élastique de l'arbre, le rail de guidage à deux axes adopte un rail de guidage à roulement,afin que la précision de l'usinageLa vitesse de traverse rapide et l'efficacité de la production ont été sensiblement améliorées.

Machine à tourner à CNC SMTCL à lit incliné en métal 5
Encodeur de broche intégréL'encodeur spindle spécial a annulé le mécanisme d'entraînement à bande synchrone, de sorte que le taux de dysfonctionnement a été réduit de manière efficace.

Paramètres du produit:

Les postes
Unités
Pour le HTC40E
Spécification de la longueur
mm
300
Diamètre maximal de balancement au-dessus du lit
mm
Φ500
Longueur maximale de coupe
mm
300
Diamètre de coupe maximal
mm
Φ360
Diamètre maximal de balancement au-dessus du glissement transversal
mm
Φ320
Type et code du nez de broche
-
A2 à 6
Diamètre de la fente du fuseau
mm
Φ65
Diamètre de passage maximal du barreau
mm
Φ50
Les têtes de bétail
Plage de vitesse de la broche
R/min
50 à 4500
Le couple de sortie maximal de la broche
Nm
177
30 minutes / en continu
Le nombre de sièges
Les chrétiens, 15/11
Je suis Chuck.
Diamètre/type de roue
pouces
8 pouces
Vitesse de traversée rapide sur l'axe X (rail de guidage roulant)
M/min
30
Vitesse de traverse rapide sur l'axe Z (rail de guidage roulant)
M/min
30
Voyage par axe X
mm
200
Voyage par axe Z
mm
320
Types de poteaux d'outils standard
Taille des outils

Position horizontale 8
Outil de tournage cylindrique
mm
25X25
Diamètre de la barre d'outil
mm
Le nombre d'étoiles est déterminé par la fréquence d'écoulement.
Si la tête de coupe est capable de sélectionner la coupe facilement
-
- Oui, oui.
Capacité de charge maximale
Pièces de travail à disque
en kg
200
Poids de la machine
en kg
3400
Dimension globale (L*W*H)
mm
2400*1900*1850




Application dans le secteur industriel:

échantillons de pièce

1.Cage à billes extérieure, cage à billes intérieure, arbre du rotor, boîtier différentiel,
2- Arbre à dents, arbre à cames, arbre du rotor du turbocompresseur, demi-arbre,
3. rouleau de plaque, tige de piston, arbre croisé, arbre de direction.

Machine à tourner à CNC SMTCL à lit incliné en métal 6

Notre service:



1. Assembler et déboguer avant la livraison


2Répondez dans les 24 heures et procédez au traitement du problème.

3. 1 an de service de réparation gratuit (seulement sans dommages humains).

4. Solution globale d'entreposage fournie

Pourquoi nous choisir?

◆ Un sens aigu de la qualité, les demandes des clients passent avant tout

◆ 30 ans d'histoire de R & D, l'entreprise a été fondée en 1993

◆ Fabricant de haute technologie doté de capacités de recherche et de conception

◆ Système d'approvisionnement stable et mature

◆ Jeunes vendeurs et ingénieurs actifs pour des services instantanés ((24 heures en ligne)

◆ Mise à niveau du mécanisme selon l'ergonomie et l'entretien facile

◆ Notre principe de conception des structures: entretien et installation faciles, faible coût d'entretien, n'affectant pas la production


À propos de nous:

Machine à tourner à CNC SMTCL à lit incliné en métal 7

Bienvenue à nous rendre visite!
Shanghai HD M&E Tech Co., Ltd est situé à Shanghai, en Chine. Nous sommes spécialisés dans le tour CNC, centre d'usinage vertical, centre d'usinage horizontal, centre d'usinage portique, centre d'usinage à cinq axes,machines de tournage et autres équipements CNCNous avons plus de 200 types de machines-outils. La qualité et la technologie des produits ont atteint le niveau avancé international.
Groupe SMTCL et SYMGIl y a plus de 80 ans d'histoire dans la fabrication de machines-outils, le premier tour, la première machine de forage et la première machine de forage sont tous nés ici.Ils ont été l'un des leaders de l'industrie chinoise de la machine-outil et la plus grande fabrication de machines-outils en ChineLes machines-outils couvrent l'automobile, l'aviation, les nouvelles énergies, les machines de construction, les navires, les vannes de pompes, les roulements, l'électronique 3C, les moules et autres industries.Nous prenons la mission de fournir les machines-outils avec une technologie de pointe, de haute qualité et un bon service à nos clients partout dans le monde!

Notre usine:

Machine à tourner à CNC SMTCL à lit incliné en métal 8

Exposition:


Machine à tourner à CNC SMTCL à lit incliné en métal 9



FAQ:



Q1. Êtes-vous une société commerciale ou une société de fabrication?

Nous sommes une société de fabrication.

Quels sont les principaux produits de votre entreprise?
Nous sommes spécialisés dans toutes sortes de machines, telles que le tour CNC, la fraiseuse CNC, le centre d'usinage vertical, le tour conventionnel, la machine de forage, la machine de forage radiale, etc.

Q3. Pouvez-vous fournir une machine personnalisée ou SPM (machine à usage spécial)?
Oui, nous fournissons des solutions CNC intelligentes pour nos clients afin d'accroître l'efficacité.

Q4: Quelles sont vos conditions de garantie?
Nous fournirons un remplacement pour les pièces qui se révèlent défectueuses pendant une période de 12 mois,
en commençant par la date du connaissement de la machine.

Quels sont les services?
Pr-sales:Solutions sur mesure, planification et conception;service individuel
Après-vente: 7 jours 24 heures de service en ligne, guidage à distance de l'installation, dockage avec le système logiciel du client

Q6: Pourquoi avoir choisi votre entreprise?
Les produits issus du développement, de la conception, de la fabrication et de l'assemblage de l'ensemble du processus de production sont:
Il s'agit d'un processus qui se déroule entre des usines disposant d'une chaîne de production complète, ce qui constitue votre garantie la plus fiable.

Q7: Votre entreprise peut-elle envoyer le personnel technique à notre entreprise et diriger nos travailleurs à l'étranger?
Nous pouvons fournir ce type de service. Lorsque les machines arrivent sur le site d'installation de l'acheteur, nous pouvons envoyer en temps opportun des ingénieurs mécaniques et électriques pour installer selon le calendrier de l'acheteur.Tout cela peut être cité et énuméré dans le contratLe vendeur coopérera avec l'acheteur pour s'occuper du visa et de la préparation de l'installation avant de partir à l'étranger.

Q8: Quelles sont les conditions de paiement?
T/T 30% de paiement initial lors de la commande, 70% de paiement du solde avant expédition.
