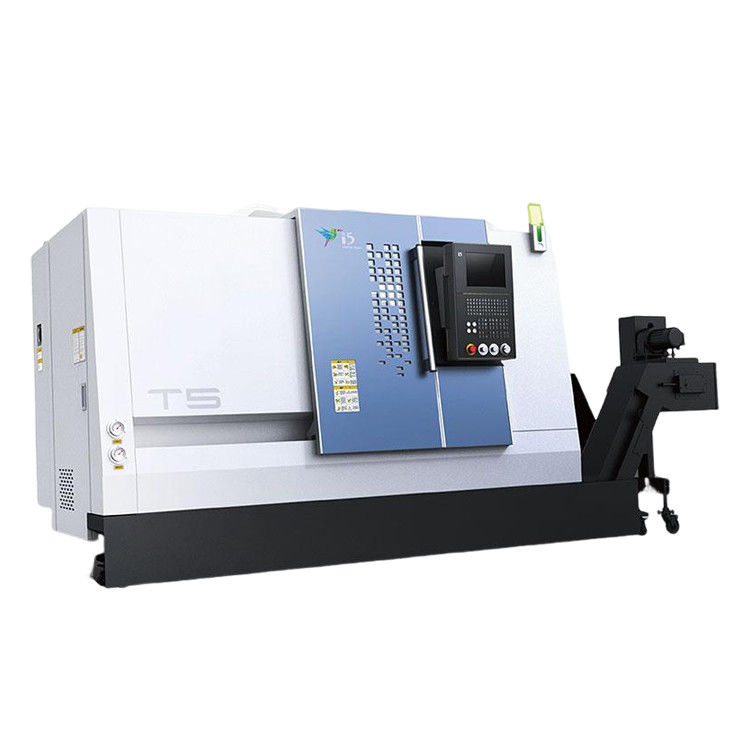

Le centre de tournage CNC pour le fraisage des métaux T5-100Q

Le centre de tournage CNC pour le fraisage des métaux T5-100Q

Le code de l'entreprise

Tour oblique de commande numérique par ordinateur de lit

Centre de tournage pour le fraisage des métaux à lit incliné

Lieu d'origine:

Chine

Nom de marque:

SMTCL

Certification:

CE ISO certification

Numéro de modèle:

Série T5

Nous contacter
Demandez un devis
Détails du produit
Nom de marque:
SMTCL
Numéro de modèle:
T5.2-100Q

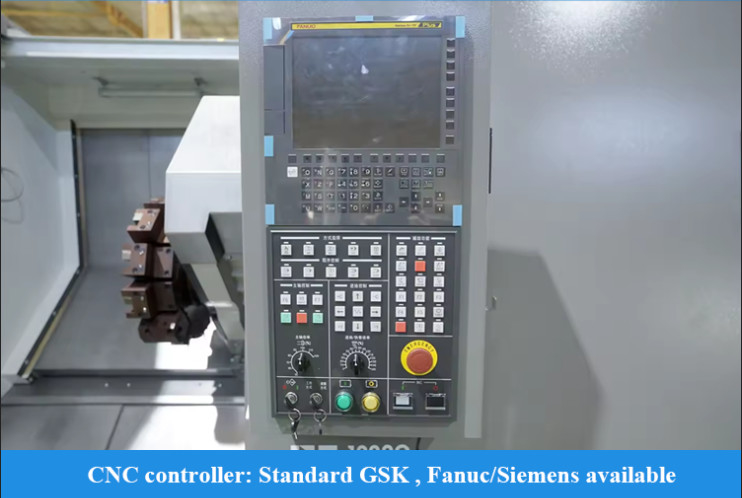

Système de commande CNC:
GSK/FANUC/SIEMENS
CNC ou non:
CNC
Key Word:
Machine CNC à tour de lit incliné
Voyage (axe X):
145
Voyage (axe Z) (mm):
205
Traversée rapide X/Z:
30 m/min
Les postes d'outillage:
8
Velocité maximale de la broche (rpm):
5000
Max. Longueur tournée (mm):
160
Oscillation maximale au-dessus de lit:
Φ420
Max. Faites glisser le plancher.:
Φ160
Diamètre de Max. Cutting.:
Φ160
Conditions de paiement et d'expédition
Quantité de commande min
1
Détails d'emballage
Le cas en bois, tronc de bidon, l'autre emballage navigable
Délai de livraison
45 à 60 jours
Conditions de paiement
T/T,L/C,Western Union
Capacité d'approvisionnement
50 ensembles par mois
Description du produit

Description du produit :

Tour horizontal à commande numérique de la série T5-Q, combinant une technologie de contrôle intelligente et une technologie de fabrication avancée, offrant une haute précision, une grande efficacité et une grande rigidité de coupe. Le logiciel d'analyse par éléments finis est utilisé pour optimiser la conception, analyser la répartition des points de contrainte, réduire la déformation des pièces et obtenir la structure optimale de l'ensemble de la machine. Les principaux moulages sont tous fabriqués en matériaux de fonte à haute résistance, ce qui garantit la minimisation des vibrations pendant le processus de coupe et améliore la précision d'usinage et la stabilité de la coupe.

Caractéristiques du produit :

1, Haute précision

* Vis à billes pré-tirée C3
* Technologie de compensation d'erreur
* Quantification standard du processus
2, Haute efficacité
* Vitesse de déplacement rapide et élevée sur deux axes

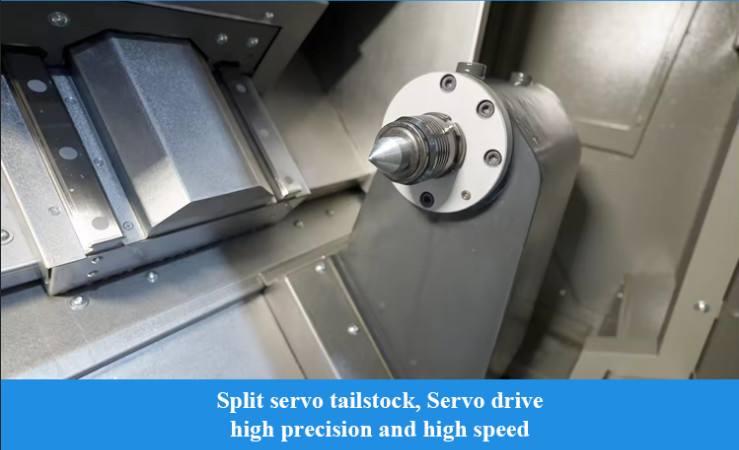

* Contre-pointe servo divisée
* Tourelle porte-outils servo à haut rendement
3, Haute rigidité

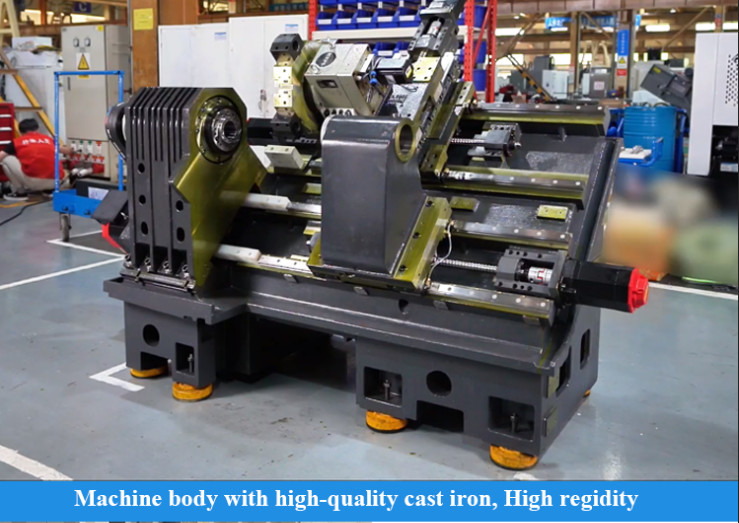

* Bâti en fonte de haute qualité et autres moulages clés
* Palier de broche à rouleaux cylindriques à double rangée de grande portée
* Structure de selle anti-flexion
Paramètres du produit :

Article
Unité
Spécifications
Remarques
Diamètre de tournage max.
mm
160

Longueur de tournage max.
mm
160
Les paramètres des différents dispositifs de fixation changent
Diamètre de balayage max. au-dessus du banc
mm
Φ420

Diamètre de balayage max. au-dessus du chariot transversal
mm
Φ160

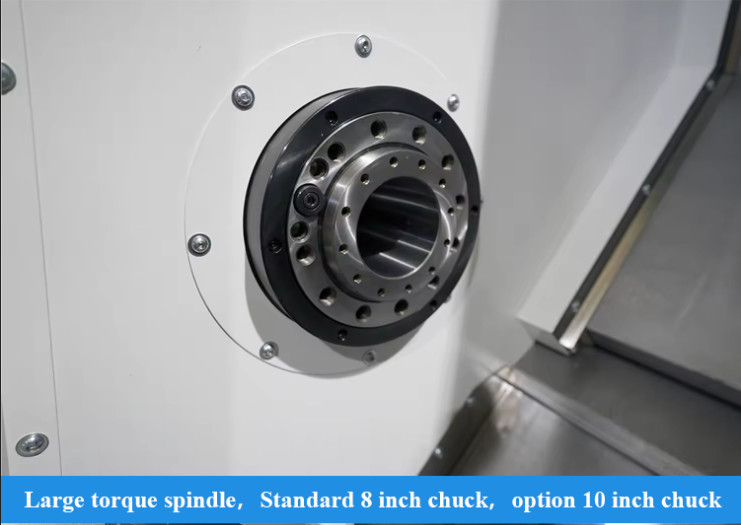

Broche
Type de nez de broche

A2-5

Diamètre intérieur du palier avant
mm
Φ90

Cône de l'alésage de la broche

1:20;Φ62

Alésage de la broche
mm
Φ56

Diamètre max. de la barre traversante
mm
Φ44

Diamètre du mandrin standard
pouce
8

Vitesse de broche max.
tr/min
5000
Sous réserve des restrictions du mandrin et du dispositif de fixation
Couple nominal de la broche
Nm
35(200tr/min)

Couple de broche max.
Nm
70(150tr/min)

Puissance de sortie du moteur principal en continu / 30 minutes
kW
7.5/11
Broche mécanique
Deux axes
Translation rapide de l'axe X/Z
m/min
30

Course de l'axe X
mm
145

Course de l'axe Z
mm
205

Contre-pointe



Course de la contre-pointe
mm
-

Cône de la douille de contre-pointe
Morse
-

Tourelle
Forme de la tourelle

Tourelle servo horizontale à 8 positions

Hauteur du centre de la tourelle
mm
63

Précision de positionnement répétée de la rotation de la tourelle
Sec.
±1.6

Si l'outil peut être sélectionné à proximité

oui

Autre
Distance du centre de la broche au bas du banc
mm
926

Poids net de la machine
kg
2600

Capacité totale d'alimentation
kVA
23

Dimensions hors tout (longueur X largeur X hauteur)
mm
1750×1650×1650
Dimension hors tout

Application industrielle :

Le centre de tournage CNC pour le fraisage des métaux T5-100Q 0

NOTRE SERVICE :

Assurez-vous de recevoir une machine de haute qualité
1. Chaque pièce doit être inspectée

2. Plus de 100 contrôles de processus de production
3. Plus de 200 éléments d'inspection
4. Traitement d'échantillons de chaque machine
5. 72 heures d'essai avant la livraison
Pourquoi nous choisir :

◆ Sens de la qualité supérieure, les demandes des clients passent en premier

◆ 30 ans + d'histoire de R & D, l'entreprise a été fondée en 1993

◆ Fabricant de haute technologie avec capacité de recherche et de conception

◆ Système d'approvisionnement stable et mature

◆ Ventes et ingénieurs jeunes et actifs pour des services instantanés (24 heures en ligne)

◆ Mise à niveau du mécanisme en fonction de l'ergonomie et de la facilité d'entretien

◆ Notre principe de conception de la structure : entretien et installation faciles, entretien à faible coût, n'affecte pas la production

À propos de nous :

Le centre de tournage CNC pour le fraisage des métaux T5-100Q 1
Bienvenue à nous rendre visite !
Shanghai HD M&E Tech Co., Ltd est située à Shanghai, en Chine. Nous sommes spécialisés dans les tours à commande numérique, les centres d'usinage verticaux, les centres d'usinage horizontaux, les centres d'usinage à portique, les centres d'usinage à cinq axes, les centres de tournage-fraisage et divers autres équipements à commande numérique. Nous avons plus de 200 types de machines-outils. La qualité et la technologie des produits ont atteint le niveau international avancé.
Notre usine a plus de 80 ans d'histoire dans la fabrication de machines-outils. Le premier tour, la perceuse et l'aléseuse sont tous nés ici. Ils ont été l'un des leaders de l'industrie chinoise des machines-outils et le plus grand fabricant de machines-outils en Chine. Les produits de machines-outils couvrent les automobiles, l'aviation, les nouvelles énergies, les machines de construction, les navires, les vannes de pompe, les roulements, l'électronique 3C, les moules et d'autres industries. Nous prenons la mission de fournir des machines-outils avec une technologie de pointe, une haute qualité et un bon service à nos clients du monde entier !
Notre usine :
Le centre de tournage CNC pour le fraisage des métaux T5-100Q 2
Exposition :
Le centre de tournage CNC pour le fraisage des métaux T5-100Q 3

FAQ :



Q1. Êtes-vous une société commerciale ou une société de fabrication ?

Nous sommes une société de fabrication.

Q2. Quels sont les principaux produits de votre entreprise ?
Nous sommes spécialisés dans toutes sortes de machines, telles que les tours à commande numérique, les fraiseuses à commande numérique, les centres d'usinage verticaux, les tours conventionnels, les perceuses, les perceuses radiales, etc.

Q3. Pouvez-vous fournir une machine personnalisée ou une machine à usage spécial (SPM) ?
Oui, nous fournissons des solutions CNC intelligentes à nos clients afin d'accroître l'efficacité.

Q4 : Quelles sont vos conditions de garantie ?
Nous fournirons un remplacement des pièces qui s'avèrent défectueuses pendant une période de 12 mois,
à compter de la date du connaissement de la machine.

Q5. Quels sont les services ?
Pré-ventes : solutions personnalisées, planification et conception ; service personnalisé
Après-vente : service en ligne 7 jours sur 7, 24 heures sur 24, conseils à distance pour l'installation, connexion avec le système logiciel du client

Q6 : Pourquoi choisir votre entreprise ?
Les produits issus du développement, de la conception, de la fabrication, de l'assemblage de l'ensemble du processus de production sont
réalisés entre les usines avec une chaîne de production complète, ce qui constitue votre garantie la plus fiable.

Q7 : Votre entreprise peut-elle envoyer le personnel technique dans notre entreprise et diriger nos travailleurs à l'étranger ?
Nous pouvons fournir ce type de service. Lorsque les machines arrivent sur le site d'installation de l'acheteur, nous pouvons envoyer en temps opportun des ingénieurs mécaniques et électriques pour les installer conformément au calendrier de l'acheteur. Tout cela peut être cité et listé dans le contrat. Le vendeur coopérera avec l'acheteur pour traiter les visas et la préparation de l'installation avant de partir à l'étranger.

Q8 : Quelles sont les conditions de paiement ?
T/T 30 % d'acompte à la commande, 70 % de paiement du solde avant l'expédition. lettre de crédit irrévocable à vue
