VMC850 SMTCL SYMG VMC CNC Centre d'usinage vertical Le tour de machine Système FANUC

VMC850 SMTCL SYMG VMC CNC Centre d'usinage vertical Le tour de machine Système FANUC

La machine à tour CNC verticale 20000 mm/min

Centre d'usinage vertical CNC du système FANUC

Centre d'usinage vertical CNC VMC

Lieu d'origine:

La Chine

Nom de marque:

SMTCL/SYMG

Certification:

ISO certification

Numéro de modèle:

VMC850 Q

Nous contacter
Demandez un devis
Détails du produit
Chandelle d'axe ::
BT40
Le type::
verticale
Système de contrôle de commande numérique par ordinateur ::
FANUC, Siemens
Vitesse d'alimentation (mm/min) ::
1 - 20000 mm/min
Positionnement de l'exactitude (millimètre) ::
0,006
Répétabilité (X/Y/Z) (millimètre) ::
0,004
Puissance de moteur d'axe (kilowatt) ::
7.5/11
Capacité de magazine d'outil ::
24
Dimension (L*W*H) ::
2400x3125x2840mm
Nom de marque::
SYMG, SMTCL
Conditions de paiement et d'expédition
Quantité de commande min
1 ensemble
Prix
Négociable
Détails d'emballage
Le cas en bois, tronc de bidon, l'autre emballage navigable
Délai de livraison
45-60 jours
Conditions de paiement
L/C, T/T, Western Union
Capacité d'approvisionnement
50 ensembles par mois
Description du produit

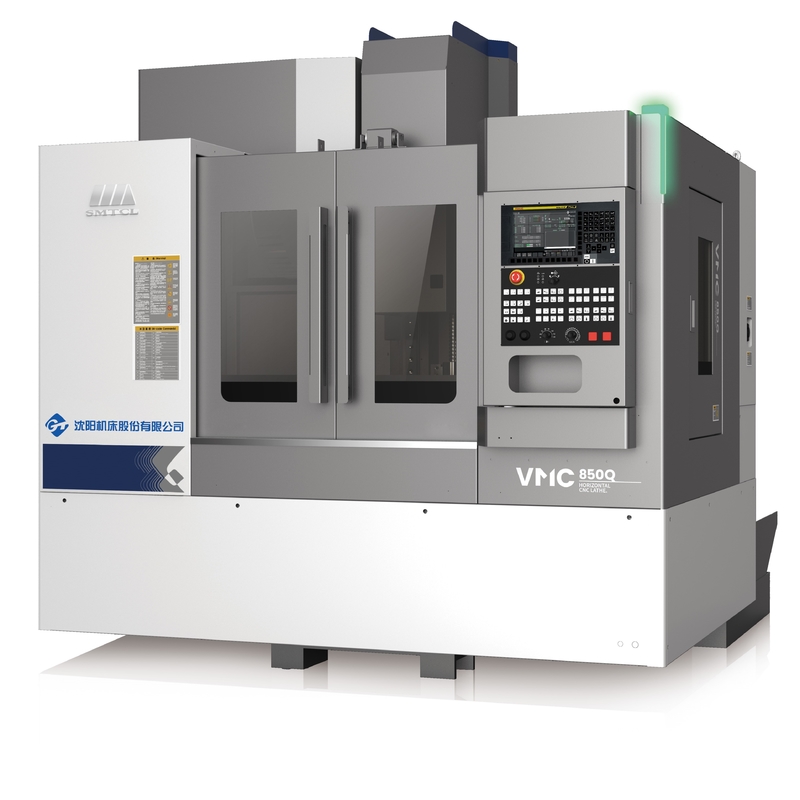

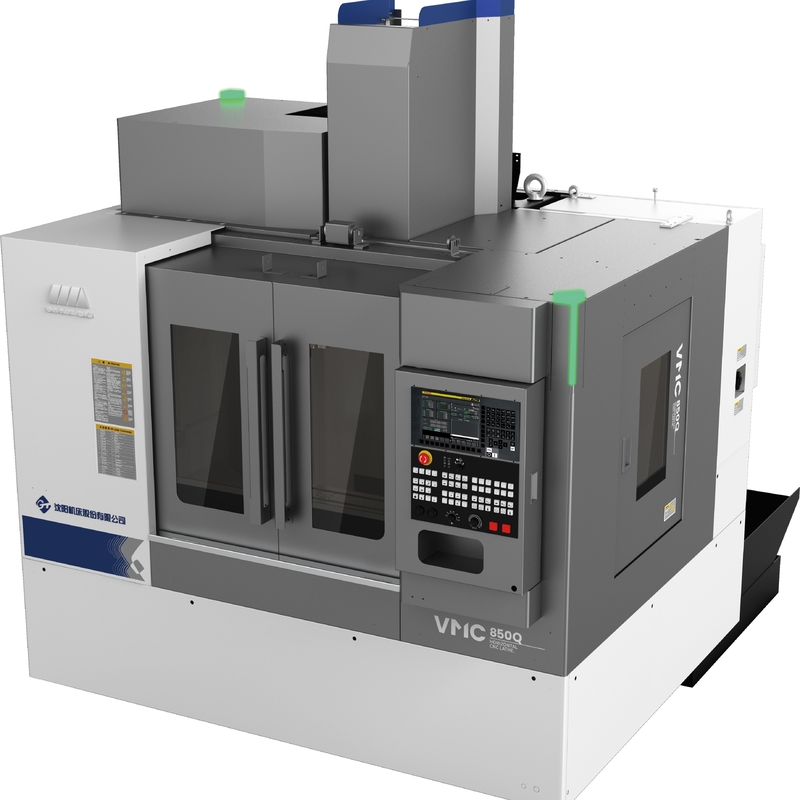

Centre d'usinage vertical VMC850Q

Caractéristiques en un coup d'œil
VMC850 SMTCL SYMG VMC CNC Centre d'usinage vertical Le tour de machine Système FANUC 0
Structure simple et excellentes performances
Une vis à plomb: pré-tirée

B rail de guidage: rouleau

C Fuseau: 10000 tours par minute

D Tête: rigidité élevée

E pilier: type d'os de hareng

F Lit: grande pente

VMC850 SMTCL SYMG VMC CNC Centre d'usinage vertical Le tour de machine Système FANUC 1

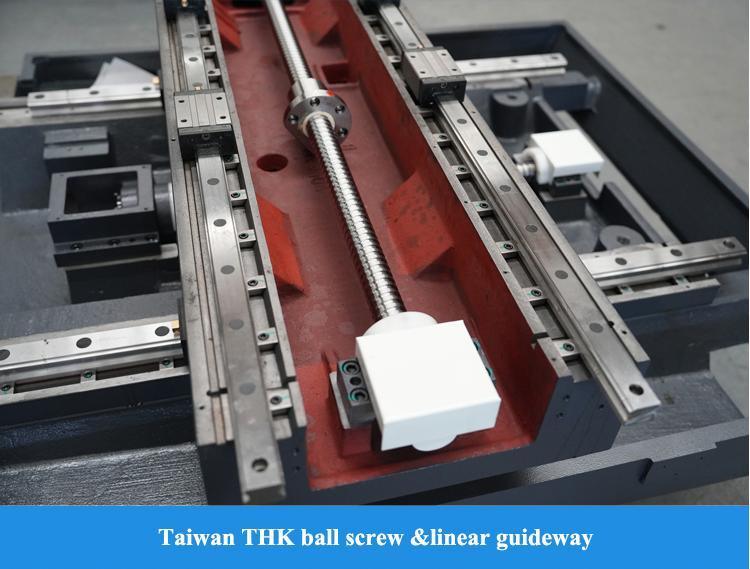

Une vis à plomb: pré-tracée La vis à plomb à trois axes adopte la méthode d'installation de deux extrémités fixes et avec 40 vis à bille de grande précision de diamètre,la meilleure réponse de vitesse et la meilleure précision de positionnement peuvent être obtenues par un traitement de pré-étirement.
VMC850 SMTCL SYMG VMC CNC Centre d'usinage vertical Le tour de machine Système FANUC 2
B rail de guidage: rouleau Le rail de guidage linéaire à rouleaux est sélectionné pour trois axes afin d'augmenter la capacité de roulement et d'améliorer la rigidité et la fiabilité globales de la machine-outil.Guide linéaire a une faible vibration à grande vitesse et pas de rampage à basse vitesse pour assurer la précision de l'usinage.

VMC850 SMTCL SYMG VMC CNC Centre d'usinage vertical Le tour de machine Système FANUC 3
Spindle C: spindle à haute vitesse à 10000 tr/min, équipé de roulements spéciaux P4 importés, de haute précision et de haute rigidité;L'arbre principal a passé le test de correction de l'équilibre dynamique avant de quitter l'usine.

VMC850 SMTCL SYMG VMC CNC Centre d'usinage vertical Le tour de machine Système FANUC 4
D Matériel de tête: rigidité élevée Conception de boîte à broche à structure de rigidité élevée, améliorer la résistance à la coupe de la machine-outil et réduire efficacement les vibrations de la broche,pour assurer la précision de l'usinage et la finition de surface des pièces.

VMC850 SMTCL SYMG VMC CNC Centre d'usinage vertical Le tour de machine Système FANUC 5
E pilier: structure classique de type "humain", solide et stable, maintient efficacement la stabilité du traitement et la capacité de charge à haute vitesse.

VMC850 SMTCL SYMG VMC CNC Centre d'usinage vertical Le tour de machine Système FANUC 6
L'intérieur du lit adopte une conception de structure de type boîte, qui est solide et fiable.améliorer efficacement la rigidité et la stabilité du produit.

VMC850 SMTCL SYMG VMC CNC Centre d'usinage vertical Le tour de machine Système FANUC 7
VMC850 SMTCL SYMG VMC CNC Centre d'usinage vertical Le tour de machine Système FANUC 8
Les spécifications du produit

Principales spécifications techniques

Principaux paramètres techniques
Nom de l'article
Unité
Les spécifications
Capacité
Voyage par axe X
mm
850
Voyage par axe Y
mm
500
Voyage par axe Z
mm
540
Nose de broche à la surface de la table
mm
120 à 660
Nose de broche à surface de colonne
mm
640
Tableau de travail
Taille de la table (L×W)
mm
1000 × 500
Charge maximale sur la table
en kg
600
Taille de la fente en T
mm
18 × 5
Le moulin à rouleaux
Vitesse du fuseau
Rpm
10000
Le point de démarrage de l'axe
mm
7/24 conique
NT1 société civile
Moteur à broche
kW
7.5 / 11
Le couple de sortie maximal
N.m.
35.8/70
Type d'entraînement à broche

Ceinture dentaire synchrone
Taux de fourrage
Traversée rapide X,Y,Z
M/min
Le montant de l'aide
Taux d'alimentation maximal de coupe
M/min
20
A.T.C.
Capacité de stockage des outils
pc
Type de bras 24
Diamètre maximal de l'outil
mm
150 (80 ans)
Longueur maximale de l'outil
mm
250
Temps de changement d'outil (T-T)
seconde
2.5
Précision
Précision de positionnement X/Y/Z
mm
0Je ne sais pas.006
Position de répétabilité X/Y/Z
mm
0Je ne sais pas.004
Autres
Dimensions globales ((L × WxH)
mm
2400 × 3125 × 2840
Poids net de la machine
en kg
5100
Besoin total de puissance
KVA
18


La norme

1. FANUC OI-MF TYPE ((5)β système de commande 2. fuseau à 10000 tr/min, ceinture connectée 3. chargeur d'outils du manipulateur à disque 24 4. réservoir d'eau + puce de lavage de lit 5. pistolet à air pur, lumière de travail, lumière d'avertissement

Optionnel

1. Fanuc O-MF TAPE (')système2. TAPE OI-MF Fanuc (')système3. Système CNC Siemens 828D 4. Connexion directe 12000 tours par minute broche mécanique 5. 16000 tours par minute, 24000 broche motorisée 6. Plaque tournante 4ème axe 7. Refroidissement à l'intérieur 2MPa, 3MPa,5MPa,7MPa 8. Séparateur huile-eau 9.Élimineur de copeaux de chaîne 10. pistolet à eau propre 11. inspection des outils et des pièces de travail 12.porte automatique13Fermeture de porte de sécurité 14.

Précision principale

La précision de la machine met en œuvre la norme d'acceptation GB/T18400.2-2010 Norme d'acceptation pour la précision de positionnement de la machine-outil et la précision de positionnement répété GB/T18400.4-2010
Objets d'inspection
Norme d'usine
Précision d'usinage
IT6
Précision de positionnement
Axe X (mm)
0.008
Axe Y (en mm)
0.006
Axe Z (mm)
0.006
Précision de positionnement répétée
Axe X (mm)
0.005
Axe Y (en mm)
0.004
Axe Z (mm)
0.004

Configuration principale

Configuration principale de la machine-outil et liste des pièces achetées
Nom de l'article
Les spécifications
Marque
Les commentaires

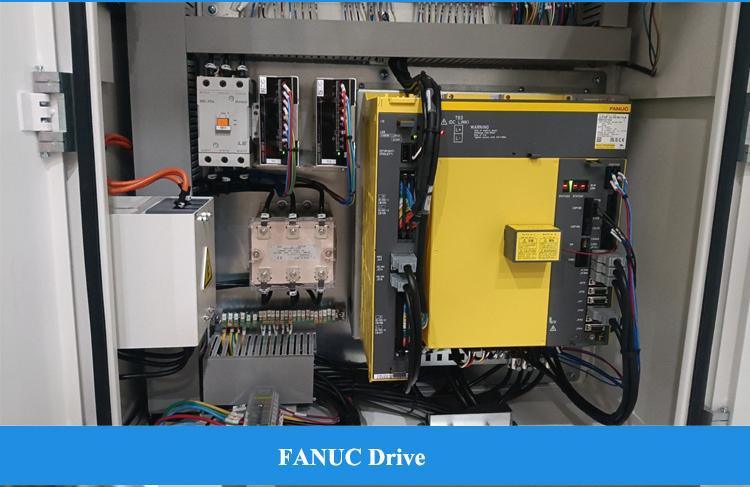

Système CNC
Le nombre d'heures de travail est calculé en fonction de la durée de travail.
Le FANUC

Moteur principal
Le nombre d'émissions de CO2 est déterminé par la méthode suivante:
Le FANUC

Moteur à axe X
Le nombre de points de contrôle doit être le même que le nombre de points de contrôle.
Le FANUC

Moteur à axe Y
Le nombre de points de contrôle doit être le même que le nombre de points de contrôle.
Le FANUC

Moteur à axe Z
Le système de contrôle de la qualité doit être conforme à la présente directive.
Le FANUC

roulement à vis à axe X
30 × 62 × 15
Les États membres doivent fournir des informations détaillées sur les mesures à prendre.

roulement à vis à axe Y
30 × 62 × 15
Les États membres doivent fournir des informations détaillées sur les mesures à prendre.

roulement à vis à axe Z
30 × 62 × 15
Les États membres doivent fournir des informations détaillées sur les mesures à prendre.

vis à bille à axe X
φ40 × 16,C3
Les prix de vente sont calculés sur la base des prix de vente.

vis à bille à axe Y
φ40 × 16,C3
Les prix de vente sont calculés sur la base des prix de vente.

vis à bille à axe Z
φ40 × 16,C3
Les prix de vente sont calculés sur la base des prix de vente.

Voie de guidage de l'axe X
35
Les produits de la catégorie 1 doivent être présentés dans la catégorie 1 de la présente annexe.

Voie de guidage de l'axe Y
45
Les produits de la catégorie 1 doivent être présentés dans la catégorie 1 de la présente annexe.

Voie de guidage de l'axe Z
45
Les produits de la catégorie 1 doivent être présentés dans la catégorie 1 de la présente annexe.

Cas de traitement
VMC850 SMTCL SYMG VMC CNC Centre d'usinage vertical Le tour de machine Système FANUC 9
VMC850 SMTCL SYMG VMC CNC Centre d'usinage vertical Le tour de machine Système FANUC 10

VMC850 SMTCL SYMG VMC CNC Centre d'usinage vertical Le tour de machine Système FANUC 11
VMC850 SMTCL SYMG VMC CNC Centre d'usinage vertical Le tour de machine Système FANUC 12

Q1: Comment puis-je obtenir un devis?
A: Laissez un message avec vos exigences d'achat et nous vous répondrons dès que possible.
Q2: Pouvez-vous fournir une machine personnalisée ou SPM (machine à usage spécial)?
R: Oui, nous fournissons des solutions CNC intelligentes à nos clients afin d'accroître l'efficacité.
Q3: Quelles sont vos conditions de garantie?
R: Nous fournirons un remplacement pour les pièces qui se révèlent défectueuses pendant une période de 12 mois, à compter de la date du connaissement de la machine.
Q4: Pourquoi avoir choisi votre entreprise?
R: Les produits issus du développement, de la conception, de la fabrication, de l'assemblage de l'ensemble du processus de production sont réalisés entre usines avec une chaîne de production complète qui est votre garantie la plus fiable.Et la plupart des marques CNC peuvent être choisis comme les besoins des utilisateurs.
Q5: Les accessoires standard sont-ils inclus dans le prix?
R: Oui, tous nos prix incluent les accessoires standard énumérés.
Q6: Votre entreprise peut-elle envoyer le personnel technique à notre entreprise et diriger nos travailleurs à l'étranger?
R: Nous pouvons fournir ce type de service. Lorsque les machines arrivent sur le site d'installation de l'acheteur, nous pouvons envoyer en temps opportun des ingénieurs mécaniques et électriques pour installer selon le calendrier de l'acheteur.Tout cela peut être cité et énuméré dans le contratLe vendeur coopérera avec l'acheteur pour s'occuper du visa et de la préparation de l'installation avant de partir à l'étranger.
Q7: Comment choisir les machines les plus appropriées?
R:Veuillez nous indiquer vos spécifications ou le dessin des produits, nous choisirons les machines les plus appropriées pour vous.
Q8: Quels sont les principaux produits de votre entreprise?
R: Nous sommes spécialisés dans toutes sortes de machines, telles que le tour CNC, la fraiseuse CNC, le centre d'usinage vertical, le tour conventionnel, la machine de forage, la machine de forage radiale, etc.
Q9: Quelles sont les conditions de paiement?
A: T/T 30% de paiement initial lors de la commande, 70% de paiement du solde avant expédition.
