Lieu d'origine:
La Chine
Nom de marque:
HD TECH
Certification:
ISO certification
Numéro de modèle:
HK500LI
Vidéo
Vidéo
Vidéo
Vidéo
Machines à tourner à commande numérique de la série HK

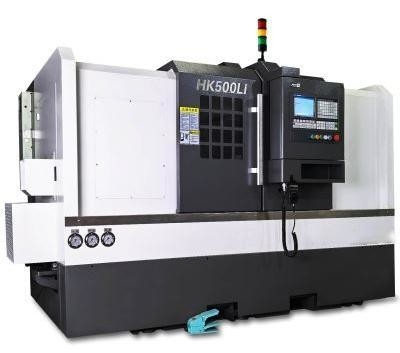

Le tour CNC HK500LI est une sorte de machine-outil de traitement pratique, utilisant un rail de guidage linéaire à bille inclinée (colonne), la structure du produit est mature, stable et fiable.Cette série de machines-outils peut réaliser arbre, le type de disque de surface interne et externe, la surface conique, arc, fil, perçage, reaming, peut également réaliser la courbe non circulaire et d'autres transformations de tournage, adapté à de nombreuses variétés,transformation de produits de petits et moyens lots, surtout pour les pièces complexes, de haute précision peut montrer sa supériorité.
Principaux paramètres techniques
| Nom de l'article | Modèle | HK500LI |
| Plage de traitement | Passez-vous sur le lit. | d500 mm |
| Démètre de rotation maximal (type de disque) | d400 mm | |
| Démètre de rotation maximal (type d'essieu) | d250 mm | |
| Longueur maximale de l'usinage | 800 mm | |
| La barre maximale à travers le diamètre du trou | d52 mm | |
| Distance entre les centres | 850 mm | |
| Traversée de l'axe X/Z | Voyage effectif pour l'axe X | Pour les véhicules à moteur |
| Voyage effectif pour l'axe Z | 850 mm | |
| X,Taux d'alimentation rapide de l'axe Z | 20 m/min | |
| rail de guidage linéaire de l'axe X,Z | 35/35 (rouleau) | |
| Le diamètre de la vis de plomb/pitch de l'axe X,Z | 3210 ou 3210 | |
| Servo-moteur pour les axes X,Z | 15/15Nm | |
| Le moulin à rouleaux | Nose à broche | A2 à 6 |
| Diamètre du trou du fuseau | d66 mm | |
| Velocité maximale de la broche | Pour les véhicules à moteur | |
| Puissance motrice de la broche | 11 kw | |
| Cylindre à rouleaux et cylindre de pêche | 8 pouces | |
| Précision d'usinage | Précision de positionnement de l'axe X,Z | ± 0,006 mm |
| Précision de la capacité de pontage de l'axe X,Z | ± 0,005 mm | |
| Le stock de queue | Coupe conique de la manche de la queue | MT-5 |
| Max. Je voyage pour la manche tailsrock. | 100 mm | |
| Plage de pression de l'étagère | 8 à 25 pa | |
| Mode de déplacement du stock de queue | Traction à la selle, verrou hydraulique | |
| Outil | Norme de la tige d'outil | 25*25 |
| Barre d'outils ennuyeuse | d32 mm | |
| Tourelle (outil standard) | 80 stations au centre 8 stations | |
| Autres spécifications | Structure du lit | inclination de 45° |
| Dimension extérieure | Dimension globale (L*W*H) | 2855*1580*1875 |
| Poids de la machine | 3300 kg |
Avantages liés à la structure
Caractéristiques du produit:
La structure du lit de la machine utilise un moulage en fonte Meehanite de haute résistance et elle a une structure de lit inclinée de 45° avec conception d'équilibre thermique.haute stabilité et facile à utiliser de manière flexibleIl pourrait réaliser le tournage du traitement de surface circulaire interne et externe, de surface conique, de surface de surface, de surface finale (fil de système de pouces, fil métrique, fil et fil conique), de forage, d'enroulement,creuser un trou et ainsi de suiteLa machine est adaptée au traitement de masse des pièces d'ouvrage en atelier.
Système de commande électronique de haute stabilité:
La ligne de distribution dans la boîte électrique est conforme à la norme de sécurité CE. Les composants électriques utilisent une marque de renommée mondiale.la conception de l'équilibre thermique raisonnable et des interférences électriques ne sont pas affectées par les interférences extérieures.
Fuseau à grande vitesse et à haute rigidité:
Le fuseau utilise des roulements à billes angulaires de qualité NSK p4 importés de Taiwan.L'assemblage de l'avant 3 et de l'arrière 2 assure la rigidité et la précision de travail pour la direction axiale et radiale.La surface de contact de la broche et de l'armoire est grattée. Ainsi, pendant le fonctionnement à grande vitesse de la broche, elle pourrait maintenir la broche calme, une vibration minimale et une bonne dissipation thermique.
Route de guidage linéaire à haute rigidité et vis à bille de haute précision:
L'axe X,Z utilise une orientation linéaire avec une rigidité élevée ((Hiwin et PMI importés de Taiwan).faible résistance et rigidité élevée. axes x.Z utilisent des vis à billes de meulage C3 de haute précision. Les deux côtés de l'extrémité fixe utilisent des roulements à billes à angle oblique de 60° avec support d'assistance du type combiné NSK ou FAG.Les deux extrémités de l'arbre utilisent la conception de prétention pour assurer la précision de travailLe mouvement rapide est de 30 m/min. Il pourrait donc accroître l'efficacité du travail et réduire le temps de traitement.
Turret hydraulique de précision (accessoires de série pour tourets CNC):
La rotation de la tourelle est entraînée par un servo-moteur. Elle peut tourner de deux côtés et choisir l'outil à la plus courte distance, changer rapidement l'outil.
Convoyeur de copeaux (facultatif):
En fonction des matériaux de traitement, vous pouvez choisir le convoyeur à puces en chaîne.l'opérateur pouvait retirer la puce efficacement et garder le corps de la machine propre facilement.
alimentation automatique par barre (facultatif):
Appareils de traitement des eaux usées
Appareils de détection de la chaleur
bras mécanique
Lignes de production flexibles
Convoyeur à copeaux
Appareils de traitement des eaux usées
bras mécanique
Appareils de détection de la chaleur
Vitesse de positionnement hydraulique de la queue, précise, adaptée à toutes sortes de pièces longues et courtes
La tour de coupe hydraulique peut résister à une forte force de coupe, à une grande praticité
Application dans l'industrie
échantillons de pièce:
Q1: Comment puis-je obtenir un devis?
A: Je suis désolé.Laissez un message avec vos exigences d'achat et nous vous répondrons au plus vite.
Q2: Pouvez-vous fournir une machine personnalisée ou SPM (machine à usage spécial)?
A: Je suis désolé.Oui, nous fournissons des solutions CNC intelligentes pour nos clients afin d'accroître l'efficacité.
Q3: Quelles sont vos conditions de garantie?
A: Je suis désolé.Nous fournirons un remplacement pour les pièces qui se révèlent défectueuses pendant une période de 12 mois, à compter de la date de l'expédition de la machine.
Q4: Pourquoi avoir choisi votre entreprise?
A: Je suis désolé.Les produits issus du développement, de la conception, de la fabrication, de l'assemblage de l'ensemble du processus de production sont réalisés entre usines avec une chaîne de production complète qui est votre garantie la plus fiable.Et la plupart des marques CNC peuvent être choisis comme les besoins des utilisateurs.
Q5: Les accessoires standard sont-ils inclus dans le prix?
A: Je suis désolé.Oui, tous nos prix incluent les accessoires standard.
Q6: Votre entreprise peut-elle envoyer le personnel technique à notre entreprise et diriger nos travailleurs à l'étranger?
A: Je suis désolé.Nous pouvons fournir ce type de service. Lorsque les machines arrivent sur le site d'installation de l'acheteur, nous pouvons envoyer en temps opportun des ingénieurs mécaniques et électriques pour installer selon le calendrier de l'acheteur.Tout cela peut être cité et énuméré dans le contratLe vendeur coopérera avec l'acheteur pour s'occuper du visa et de la préparation de l'installation avant de partir à l'étranger.
Q7: Comment choisir les machines les plus appropriées?
A: Je suis désolé.Veuillez nous indiquer vos spécifications ou le dessin des produits, nous choisirons les machines les plus appropriées pour vous.
Q8: Quels sont les principaux produits de votre entreprise?
A: Je suis désolé.Nous sommes spécialisés dans toutes sortes de machines, telles que le tour CNC, la fraiseuse CNC, le centre d'usinage vertical, le tour conventionnel, la machine de forage, la machine de forage radiale, etc.
Q9: Quelles sont les conditions de paiement?
A: Je suis désolé.T/T 30% de paiement initial lors de la commande, 70% de paiement du solde avant expédition.
