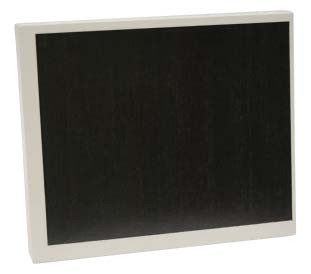

PaxScan® industriel 2520DX-I
Détecteur à panneau plat
Les encres en poudre de PaxScan 2520DX-I fournissent la principale qualité d'image d'industrie pour des applications industrielles et de sécurité. Les détecteurs basés sur silicium amorphes de la représentation de Varex sont la référence pour la radiographie dans des applications industrielles, médicales et dentaires.
Le silicium amorphe apporte des avantages de clé inégalés par d'autres technologies, incluant :
- dureté de rayonnement > 1MRad
- le plus grand choix d'énergie d'entrée
- immunité des événements simples de photon dans le substrat
- excellente basse représentation de dose
Le produit industriel étendu de la représentation de Varex permet à l'OEM d'intégrer facilement des tailles multiples de panneau. L'interface du logiciel virtuelle de CP est commune à travers tous les panneaux et le produit entier ered avec Gigabit Ethernet.
Cations techniques de Specififi
Type de récepteur………………………. Silicium amorphe
Écran de conversion……………. Dépôt direct CsI, plus de DRZ
Total de région de pixel…………. 19,5 x 24,4 cm (7,68 x 9,6 po.)
Total…………………… 1 536 x 1 920 de Matrix de pixel (1 x 1)
768 x 960 (2 x 2)
127 m2 de lancement de pixel……………………………………
Limitant la résolution………………………… 3,94 lp/mm
MTF, rayon X……………. >48% @ 1 lp/mm (1 x 1), écran de CsI
Chaîne d'énergie…………………………… 40 - kVp 225
Facteur……………………………………… 57% de suffisance
Capture………………………… Gigabit Ethernet d'image
Méthode de balayage……………………………. Progressif
Conversion d'A/D………………………………… de 16 bits
Fps de débit d'images……………………………… 12,5 (1 x 1)
30 fps (2 x 2)
Sortie de données…………………………. Gigabit Ethernet
Synchronisation couplée de contrôle d'exposition…… et externe opto, OK d'exposition
Puissance
Dissipation de puissance……… 12 watts de puissance nominale
11 à la gamme de l'entrée 35V, 15V typique
Alimentation d'énergie/canalisations……………. 100 - 240 VCA, 47 - 63 hertz
Logiciel
La révision de logiciel inclut ViVA™, une demande de base d'acquisition d'image et le visionnement sur un poste de travail d'utilisateur courant Microsoft® Windows™. Le progiciel du promoteur inclut une interface du logiciel « de processeur de commandes virtuel » qui exécute le calibrage de détecteur, l'installation de détecteur, l'acquisition d'image, et les corrections d'image. ViVA™ inclut fifi le type traducteurs pour .viv, .raw, .jpg, et .bmp fifi le formats.
Mécanique
Poids………………………………. 9,2 livres. (4,3 kilogrammes)
Logement de l'aluminium de matériel……………………………
Matériel de protection de capteur…………. Plat de jujubes de fifi de carbone (2,5 millimètres d'épaisseur) et en aluminium
Ambiant
Température ambiante - fonctionnant………. 10°C à 35°C (maximum) (mesuré sur la couverture arrière)
(Ambiant) - stockage…………………. -20°C à +70°C
Humidité - opération et stockage (sans condensation)…. 10 à 90%
Pression atmosphérique - kPa opérationnel et du stockage 70 au kPa 106
De réglementation
Le Canada……………………. CAN/CSA-C22.2 no. 61010-1
U.S. ……………………………………. UL 61010-1
61326-1:2013 d'en de l'Europe………………………………
®PaxScan est une marque déposée de Varex Imaging Corporation
Les dimensions sont pour la référence seulement
Les dimensions sont dans le millimètre
Notes :
1. Surface supérieure de secteur actif
3. Indique le centre du secteur actif
4. Tension d'entrée = 12 à 32V
5. Max Amps = .52A @ 24V
6. Dissipation de puissance = 12.48W
La caractérisation de détecteur dresse une carte selon la technique normalisée d'ASTM E2597-14
pour la caractérisation de fabrication des rangées de détecteur de Digital
NOTE : Les nombres tous de qualité de SMTR, de CS et de retard s'améliorent avec un débit d'images plus élevé.
Pleine résolution - arrangement du gain 2pF
Aluminium 6061
6AI4V titanique
