Lieu d'origine:
La Chine
Certification:
ISO certification
Numéro de modèle:
VDW50
Vidéo
Vidéo

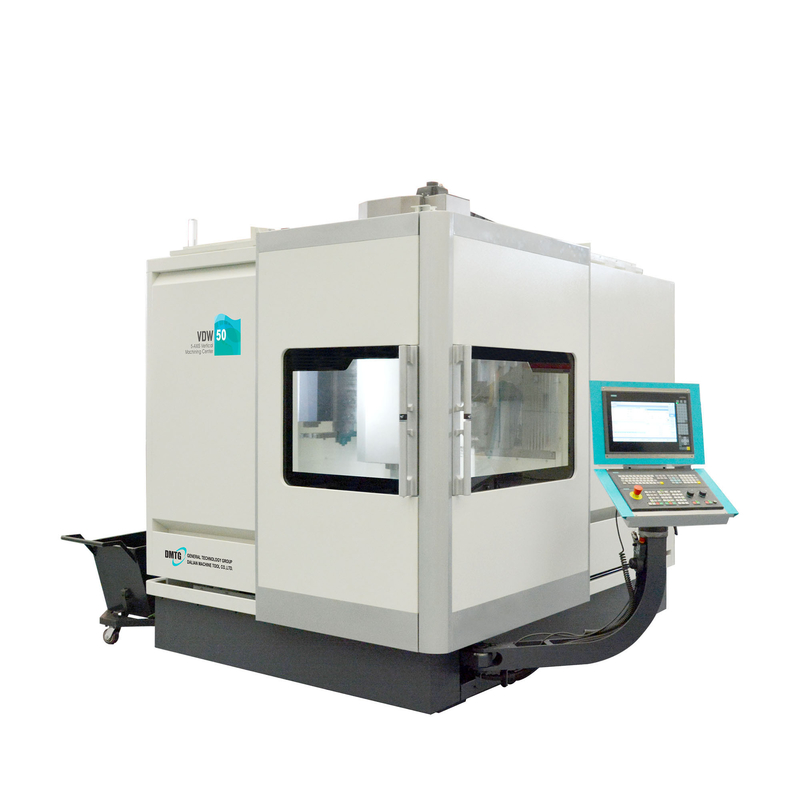

Grande vitesse verticale de centre d'usinage de commande numérique par ordinateur de centre d'usinage de l'axe VDW50 5
| Article | Unité | VDW50 |
| Taille de table de travail | millimètre | 500 |
| Max.load | kilogramme | 300 (0°), 200 (0-90°) |
| Fixage du secteur | millimètre | 600*460 |
| T-fentes (distance de numbers*wigth*center) | 8*14*45° | |
| Indexation de Tableau (axe d'axis*C de B) | 175° (left110°~right65°) *360° | |
| Vitesse tournante (axe de B/C) | T/MN | 17,75 |
| Voyage d'axe de X/Y/Z | millimètre | 500/450/400 |
| Type de manière de guide d'axe de X/Y/Z | Voie de guidage linéaire | |
| Distance du nez d'axe à ajourner | millimètre | 150-600 |
| Traversée rapide d'axe de X/Y/Z | m/min | 30/30/30 (choisissez : 36/36/36) |
| Axe de X/Y/Z coupant le feedrate | m/min | 0-20 |
| Type d'axe | Axe d'entraînement direct | |
| Puissance de moteur d'axe | kilowatt | 7 (Ps1)/15 (Pmax) |
| Couple de moteur d'axe | N.m | 45 (Ms1)/95 (Mmax) |
| Vitesse de Max.spindle | T/MN | 12000 |
| Capacité de magazine d'outil | bras 24T | |
| Type de jambe d'outil | HSK-A63 | |
| Poids maximum d'outil | kilogramme | 8 |
| Diamater de Max.tool (sans outils adjacents) | millimètre | 75 |
| Longueur de Max.tool | millimètre | 300 |
| Gamme de tapement (acier) | M3-M24 | |
| Diamètre de Max.drilling (en acier) | 36 | |
| Axe de X/Y/Z plaçant l'exactitude | millimètre | 0.008/0.008/0.008 |
| Exactitude de répétabilité d'axe de X/Y/Z | millimètre | 0.005/0.005/0.005 |
| Axe de B/C plaçant l'exactitude | pouce | 10", 8" |
| Exactitude de répétabilité d'axe de B/C | pouce | 4", 3" |
| Contrôleur de commande numérique par ordinateur | SIEMENS SINUMERIK 840Dsl, HEIDENHAIN iTNC640 | |
| Dimensions de machine (L/W/H) | millimètre | 5242*4650*3260 |
| Poids de machine | kilogramme | 8000 |
Configurations standard
●Vis de boule et voie de guidage linéaire
●convoyeur de puce et chariot de type chaîne de puce
●Climatiseur
●ATC 24T de type bras
●Coup d'air d'axe
●Tapement rigide
Facultatif
●ATC 40T de type bras
●axe d'entraînement 15000rpm direct
●liquide réfrigérant 2Mpa par le liquide réfrigérant de spindle/7Mpa par l'axe
●échelle 3 linéaire (Heidenhain)
