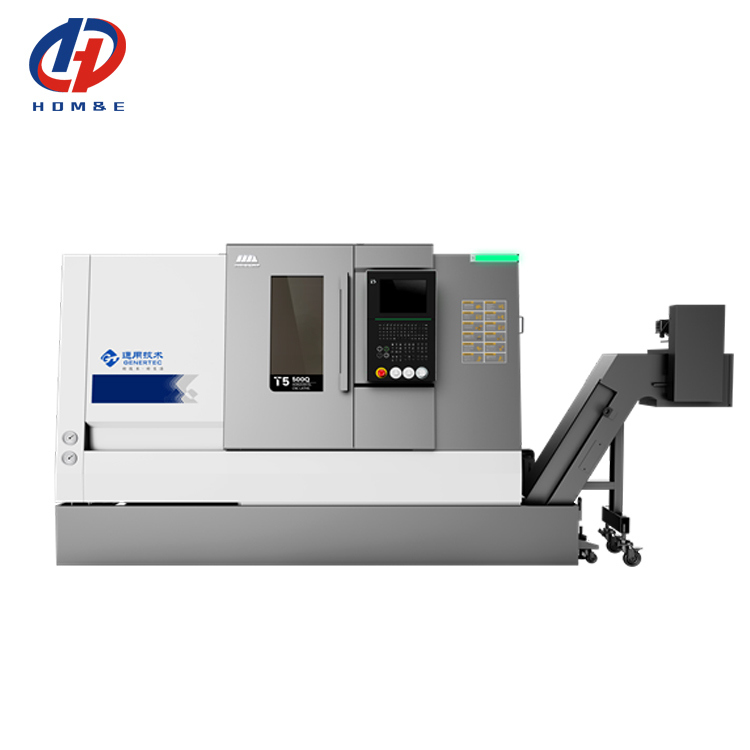

Le tour oblique 37KW 75° de commande numérique par ordinateur d'exactitude à long terme enfoncent le tour de tourelle horizontal
Détails du produit
| Nom du produit: | Le tour CNC à lit incliné horizontal | Diamètre maximal du balancier sur le lit:: | ∅560mm |
|---|---|---|---|
| Longueur maximale de coupe:: | 1000 mm | Diamètre de coupe maximal:: | 360 mm |
| Le diamètre du trou de broche:: | 65 mm | Diamètre maximal de la barre transversale: | 50 mm |
| Plage de vitesse de la broche:: | 4500r/min | Moteur principal: | 11/15kw |

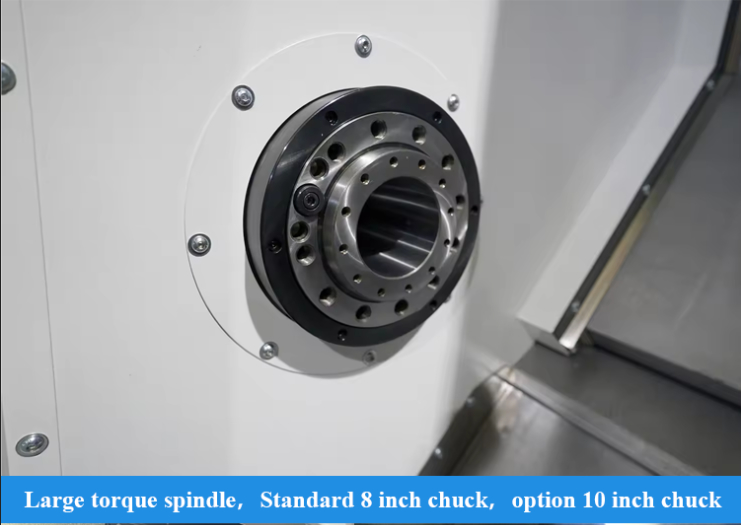

| Diamètre standard du rouleau:: | 8 pouces | Type de tourelle à outils standard:: | tourelle à outils horizontale 8 postes |
| Mettre en évidence |
Tour oblique de commande numérique par ordinateur d'exactitude,Tour de commande numérique par ordinateur de la pente 37KW,Tour de tourelle horizontal du lit 75° |
||
Description du produit
Tour oblique horizontal HTC80t Series75°Bed de commande numérique par ordinateur de lit d'exactitude à long terme
Description de produit
La machine-outil peut être configurée avec un grand choix de modules pour répondre aux différents besoins des clients. La tourelle de puissance peut être installée comme centre de rotation, avec la configuration riche, la représentation coûtée élevée, et un traitement plus commode
Paramètres techniques principaux
| Articles | Unité | HTC80t Series75°Bed | |
| Diamètre maximum d'oscillation au-dessus de lit | millimètre | ∅950 | |
| Longueur de coupe maximum | millimètre | 1000/1500/2000/3000/3500 | |
| Diamètre de coupure maximum | millimètre | 800 | |
| Diamètre de rotation maximum sur la glissière | millimètre | 800 | |
| Nez d'axe | A2-11 | ||
| Diamètre de trou d'axe | millimètre | 130 | |
| Diamètre maximum de barre traversante | millimètre | 115 | |
| Gamme de vitesse d'axe | r/min/Nm | 20-1200 | |
| Moteur principal 15 minutes/continus | kilowatt | 30/37 | |
| Diamètre standard de mandrin | pouce | 15" | |
| Vitesse rapide de X/Z-axis | m/min | 10/12 | |
| Vitesse rapide d'axe des y | m/min | 一 | |
| Voyage d'axe des abscisses | millimètre | 410 | |
| Voyage d'axe des z | millimètre | 1100/1600/2100/2600/3600 | |
| Voyage d'axe des y | millimètre | 一 | |
| Course de corps de contre-pointe | millimètre | — | |
| Chandelle d'axe de contre-pointe | Mohs | 一 | |
| Course de douille de contre-pointe | millimètre | — | |
| Type standard de tourelle d'outil | stations horizontales de la tourelle 12 d'outil | ||
| Taille d'outil | Outil externe | millimètre | 32x32 |
| Diamètre de barre d'alésage | millimètre | ∅50 | |
| Exactitude d'usinage | IT6 | ||
| Positionnement de l'exactitude | Axe des abscisses | millimètre | 0,013 |
| Axe de Z | millimètre | 0.020/0.022/0.03/0.04/0.044 | |
| Axe des ordonnées | millimètre | - | |
| Axe de C | millimètre | - | |
| Répétez l'exactitude de position | Axe des abscisses | millimètre | 0,006 |
| Axe de Z | millimètre | 0.008/0.012/0.015/0.018/0.018 | |
| Axe des ordonnées | millimètre | 一 | |
| Axe de C | millimètre | 一 | |
| Charge maximale du travail | Type de disque | kilogramme | 500 |
| Pièces d'axe | kilogramme | 2000 | |
| Poids de machine | kilogramme | 22000/25000/28000/32000/35000 | |
| Taille de × de largeur de × de longueur de machine-outil | millimètre | 7400x3130x2800 7800x3130x2800 8200x3130x2800 9000x3130x2800 9400x3130x2800 |
|
FAQ
1.MOQ
: 1set.
2.DeliveryTime
: Le délai de livraison sera confirmé par différentes machines avec différentes configurations.
Quelques modèles sont en magasin, quelques modèles ont besoin d'environ 2 mois ou moer.
période 3.Warranty
: Puisque le connaissement la date, société met en application le service après-vente des produits. La période de garantie est de 12 mois. Au cours de la période de garantie, notre société fournit les pièces de rechange libres si ces pièces ou dommages sont hors des problèmes de qualité d'itseif de machine,
En attendant, la machine devrait être sous le fonctionnement normal selon le Maunal opérationnel fourni par les acheteurs. (Excepté l'opération inexacte ou les dommages synthétiques par les acheteurs).
4.Payment Tems
: Nous préférons faire 100% T/T (30% T/T à l'avance, 70% T/T avant la livraison).
